產品特性：
- 促進了無線頻帶/藍牙操作的4G WiMAX/LTE手機的發展
- 無可比擬的語音或數據傳輸質量
應用范圍：
- 消費通信應用
Avago Technologies（安華高科技）公司，是為工業和消費通信應用領域提供模擬接口零部件的領先級供應商，目前已為下一代4G WiMAX/LTE手機、數據卡和接入點隆重推出兩項基于先進薄膜腔聲諧振器（FBAR）技術的帶通濾波器。Avago的ACPF-7024和ACPF-7025是一組高選擇性的帶通濾波器，為下一代4G WiMAX/LTE語音通信以及無線頻帶/藍牙數據網絡提供無可比擬的語音或數據傳輸質量，可同時實現移動手機的雙向語音或數據傳輸。
ACPF-7024解決了目前無線頻帶和/或Bluetooth®以及其他無線標準操作中的設計難題，如2.5 GHz的WiMAX、PCS以及頻段7至40的LTE，而且不會由于相鄰的無線電干擾降低性能。ACPF-7024是一款適于2400-2482兆赫的無線頻帶/藍牙帶通濾波器，應用于2.4赫茲的ISM 1頻帶,并對超過40分貝的干擾信號呈衰減特性。
Avago的ACPF-7025是一款微型2496-2690兆赫WiMAX帶通濾波器，與無線局域網/無線頻帶抑制濾波器相結合。ACPF-7025可讓WiMAX收發器對無線頻帶和/或藍牙發射機實施同步操作。網絡節點帶阻典型值為60分貝；PCS帶阻典型值為43分貝；而無線頻帶/藍牙帶阻典型值為43分貝。
ACPF-7024和ACPF-7025都采用Avago Technologies公司專有的薄膜腔聲諧振器(FBAR)超小型、高Q值技術，可實現更高性能和更小尺寸。通過利用Avago先進的Microcap接合晶片芯片封裝技術和專有的FBAR濾波器技術，將尺寸分別縮至2.0x1.6毫米和2.5x2.5毫米，ACPF-7024和ACPF-7025均可非常緊湊地組裝成模塑芯片板載模塊。
ACPF-7024和ACPF-7025可應用于手機和便攜式通訊設備，如筆記本電腦、上網本和平板電腦的4G/LTE蜂窩以及802.11 b/g/n無線局域網/無線頻帶和藍牙數據通信中。

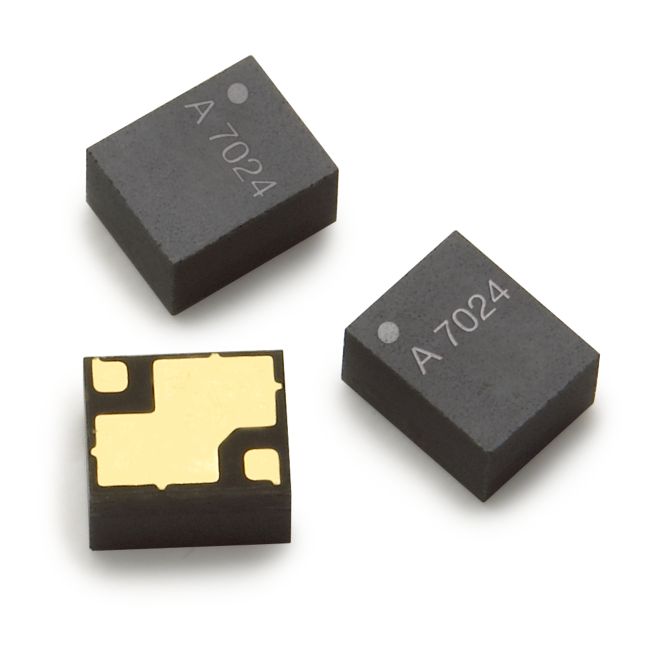

ACPF-7024 ISM帶通特性
?低插入損耗
-典型值1.2分貝，2401–2480兆赫
?高效抑制接收信號中的干擾
-800–2300兆赫頻帶：典型值33分貝
-LTE頻帶40：典型值37分貝
-WiMAX 2496–2502兆赫：典型值30分貝
-WiMAX/LTE B7 2502–2690兆赫：典型值45分貝
?高發射功率：+27毫瓦分貝
?FBAR濾波器獨具超小型、高Q值技術
?無需外部匹配要求：50Ω輸入和輸出
?微型尺寸：1.6毫米x2.0毫米和0.95毫米（長/寬/高）
?寬工作溫度范圍：-30oC至85oC[page]

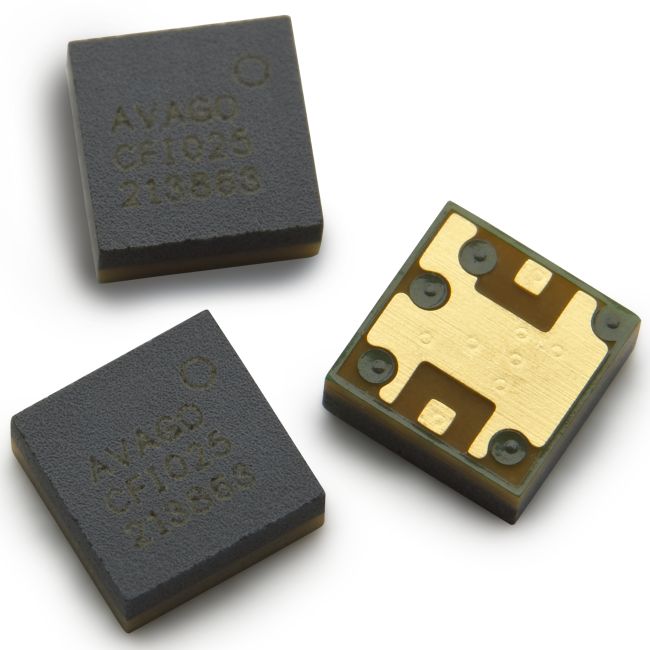

ACPF-7025 WiMAX帶通特性
?低插入損耗
-典型值2.4分貝，2496.5–2502兆赫
-典型值2.3分貝，502–2689.25兆赫
?高效抑制接收信號中的干擾
-網絡節點頻帶：典型值60分貝
-PCS 頻帶：典型值43分貝
-無線局域網/無線頻帶/藍牙頻帶：典型值43分貝
?高發射功率：+33毫瓦分貝
?FBAR濾波器獨具超小型、高Q值技術
?50Ω輸入和輸出
?微型尺寸：2.5毫米x2.5毫米和1.15毫米（長/寬/高）
?寬松的工作溫度范圍：-20oC至85oC（30毫瓦分貝發射功率）
封裝和環境處理
該ACPF-7024和ACPF-7025現已面市，采用先進的Microcap接合晶片芯片封裝技術，ACPF-7024帶1.6mmx2.54引腳，高度為0.95毫米，而ACPF-7025則帶2.5毫米x2.5毫米引腳，高度為1.15毫米。兩者均符合RoHS六項限用物質檢測標準，無鹵素、無TBBPA（四溴雙酚A）。
