- 探究開關電源維修方法與技巧
- 充分熟悉開關電源的基本結構
- 利用PFC及PWM模塊的特性
開關電源節材、省電、高效率已基本上取代了傳統的變壓器變壓、二極管整流、晶體管穩壓的電源。由于開關電源電路復雜，保護電路多，維修困難，要迅速排除開關電源的故障，對維修人員來講，熟練掌握開關電源的基本組成和工作原理非常重要。現在大多數電子儀器所有開關電源主要由電磁干擾濾波器，防浪涌控制電路，整流濾波電路，開關變壓器，開關元件，脈寬調制組件等元器件組成，已有許多開關電源在整流電路和濾波電路之間加有功率因校正電路，以提高電源的功率因數，使電源工作的電流波形與電壓波同頻同相，盡量消除電流中的諧波成分，開關電源的功率因數可達到99%。功率因數校正電路由開關器件和功率因數校正模塊等構成。

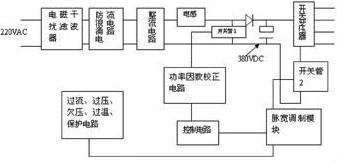

大多數升壓型功率因數校正電路在其濾波電容上的電壓值約為380V DC，其組成如下面框所示：
1、修理開關電源時，首先用萬用表檢測各功率部件是否擊穿短路，如電源整流橋堆，開關管，高頻大功率整流管；抑制浪涌電流的大功率電阻是否燒斷。再檢測各輸出電壓端口電阻是否異常，上述部件如有損壞則需更換。
2、第一步完成后，接通電源后還不能正常工作，接著要檢測功率因數模塊（PFC）和脈寬調制組件（PWM），查閱相關資料，熟悉PFC和PWM模塊每個腳的功能及其模塊正常工作的必備條件。
[page]
3、然后，對于具有PFC電路的電源則需測量濾波電容兩端電壓是否為380VDC左右，如有380VDC左右電壓，說明PFC模塊工作正常，接著檢測PWM組件的工作狀態，測量其電源輸入端VC ，參考電壓輸出端VR ，啟動控制Vstart/Vcontrol端電壓是否正常，利用220VAC/220VAC隔離變壓器給開關電源供電，用示波器觀測PWM模塊CT端對地的波形是否為線性良好的鋸齒波或三角形，如TL494 CT端為鋸齒波，F(xiàn)A5310其CT端為三角波。輸出端V0的波形是否為有序的窄脈沖信號。
4、在開關電源維修實踐中，有許多開關電源采用UC38××系列8腳PWM組件，大多數電源不能工作都是因?yàn)殡娫磫?dòng)電阻損壞，或芯片性能下降。啟動電流增大所致，啟動電路如下圖所示。
5、當濾波電容上無380VDC左右電壓時，說明PFC電路沒有正常工作，PFC模塊關鍵檢測腳為電源輸入腳VC，啟動腳Vstart/control，CT和RT腳及V0腳。修理一臺富士3000相機時，測試一板上濾波電容上無380VDC電壓。VC，Vstart/control,CT和RT波形以及V0波形均正常，測量場效應功率開關管G極無V0 波形，由于FA5331（PFC）為貼片元件，機器用久后出現V0端與板之間虛焊，V0信號沒有送到場效應管G極。將V0端與板上焊點焊好，用萬用表測量濾波電容有380VDC電壓。當Vstart/control 端為低電平時，PFC亦不能工作，則要檢測其端點與外圍相連的有關電路。
總之，開關電源電路有易有難，功率有大有小，輸出電壓多種多樣。只要抓住其核心的東西，即充分熟悉開關電源的基本結構以及PFC及PWM模塊的特性，它們工作的基本條件，按照上述步驟和方法，多動手進行開關電源的維修，就能迅速地排除開關電源故障，達到事半功倍的效果。
