- led數碼管的結構及檢測方法
- L印數碼管的性能檢測
- 利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況
LED數碼管是由發光二極管構成的,亦稱半導體數碼管. 將條狀發光二極管按照共陰極(負極)或共陽極(正極)的方法連接,組成"8"字,再把發光二極管另一電極作筆段電極,就構成了LED數碼管.若按規定使某些筆段上的發光二極管就能顯示從0～9的…系列數字。同熒光數碼管、輝光數碼管(NRT)相比它具有：體積小、功耗低、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL,CMOS電路兼容等的數顯器件。

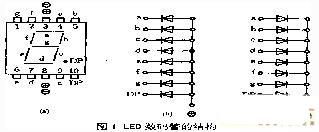

常見LED數碼管的外形及內部結構如圖1所示。圖1(b)屬于共陽極結構，圖1(c)采用共陰極結構。+、一分別表示公共陽極和公共陰極。a～g是7個筆段電極，DP為小數點。另有一種字高為7．6mm的超小型LED數碼管，管腳從左右兩排引出，小數點則是獨立的。
2．L印數碼管的性能檢測

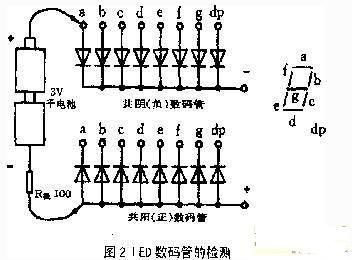

LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業余條件下可用干電池進一步檢測。如圖2所示。以共陰極數碼管為例介紹檢測方法。;將3;V干電池負極引出線固定接觸在LED數碼管的公共陰極上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時，那～筆畫就應顯示出來。用這種簡單的方法就可檢測出數碼管是否有斷筆(某筆畫不能顯示)，連筆(某些筆畫連在一起)，并且可相對比較出不同的筆畫發光的強弱性能。若檢測共陽極數碼管，只需將電池正負極引出線對調一下，方法同上。
LED數碼管每筆畫工作電流I在5～10;mA之間，若電流過大會損壞數碼管，因此必須加限流電阻，其阻值可按下式汁算：其中Uo為加在LED兩端電壓，U為LED數碼管每筆畫壓降(約2v)。
;利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN檔時，C孔帶正電，E孔<帶負電。例如檢測LTS547R型共剛極LED數碼管時，從E孔插入一根單股細導線，導線引出端接一極(第③腳與第⑧腳在內部連通，可任選一個作為-)；再從c孔引出一根導線依次接觸各筆段。若按圖3所示電路，將第④、⑤、①、⑥、⑦腳短路后再與c孔引出線接通，則顯示數宇‘2”。把a～g段全部接c引線，就顯示令亮筆段，構成數字“8”。
(1)檢測時若發光暗淡，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全，說明數碼管已局部損壞。
;(2)對丁型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的hFE檔可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳：⑧檢測全亮筆段。預先可假定某個電極為公共極，然后根據筆段發光或不發光加以驗證。當筆段電極接反或公共極判斷錯誤時，該筆段就不能發光。
[page]
LED數碼管的性能特點、簡易檢測及使用注意事項
1．性能特點
LED數碼管的主要特點如下：
(1)能在低電壓、小電流條件下驅動發光，能與CMOS、ITL電路兼容。
(2)發光響應時間極短(<0．1µs)，高頻特性好，單色性好，亮度高。
(3)體積小，重量輕，抗沖擊性能好。
(4)壽命長，使用壽命在10萬小時以上，甚至可達100萬小時。成本低。
因此它被廣泛用作數字儀器儀表、數控裝置、計算機的數顯器件。
2．性能簡易檢測
LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業余條件下可用干電池作進一步檢查?，F以共陰數碼管為例介紹檢查方法。
將3伏干電池負極引出線固定接觸在LED數碼管的公共負極端上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時，那一筆畫就應顯示出來。用這種簡單的方法就可檢查出數碼管是否有斷筆(某筆畫不能顯示)，連筆(某些筆畫連在一起)，并且可相對比較出不同筆劃發光的強弱性能。若檢查共陽極數碼管，只需將電池正負極引出線對調一下，方法同上。
LED數碼管每筆畫工作電流ILED約在5—10mA之間，若電流過大會損壞數碼管，因此必須加限流電阻，其阻值可按下式計算：
R限 =(U。—ULED)／ILED
其中U。為加在LED兩端電壓，ULED為LED數碼管每筆畫壓降(約2伏)。
利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN擋時，C孔帶正電，月孔帶負電。例如檢查LTS547R型共陰極LED數碼管時，從E孔插入一根單股細導線，導線引出端接9極(第③腳與第⑧腳在內部連通，可任選一個作為?)；再從C孔引出一根導線依次接觸各筆段電極，可分別顯示所對應的筆段。
3．使用注意事項
(1)檢查時若發光暗淡，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全，說明數碼管已局部損壞。
(2)對于型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的h距擋可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳；③檢查全亮筆段。預先可假定某個電極為公共極，然后根據筆段發光或不發光加以驗證。當筆段電極接反或公共極判斷錯誤時，該筆段就不能發光。
