一款冰箱風冷同步控制器電路設計
發布時間:2014-07-08 責任編輯:sherryyu
【導讀】夏天到了,冰箱是家家的必需品,關于箱風冷同步很多廠家都有生產相應的控制器,本文為大家介紹一款冰箱風冷同步控制器電路圖設計,供大家參考學習。

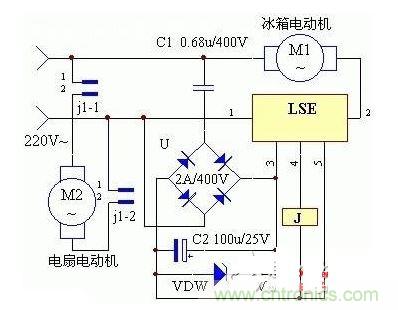

該裝置的電路工作原理見圖。實驗發現,在冰箱壓縮機工作時,對電冰箱的壓縮機及散熱片采取風冷措施,不僅能保護壓縮機,而且具有明顯的節電效果。當電冰箱電機M1啟動時,LSE的主回路①、②腳間串通,其④腳輸出高電平,繼電器J勵磁吸合,其常開觸點j1-1、j-2閉合,接通了電扇M2的電源,M2工作進行風冷。M1停止工作時,LSE的④腳又變?yōu)榈碗娖剑蔎自動釋放,M2停止工作。
