【導讀】設計工程師肯定都知道，無線充電多模收端的設計是一個難點，特別是如果要做同時支持A4WPQiPWA三模的收端。現在市面上的無線充電A4WP卻很好的克服了這個問題，那么它到底是如何做到的呢？
蘋果的iWatch漸行漸近，之前傳言的無線充電功能肯定會有，但是會用什么技術、什么標準則是大家一直在猜測的。不少人認為蘋果會用揩振式的A4WP標準，然而，按照蘋果的做法，他好像不會用其它機構主導的技術，因?yàn)榫瓦B手機上的USB接口他都要換成自家的標準，他怎會接受無線充電用其它家主導的標準呢？不過，揩振式的無線充電因其比電磁感應式具有更多的優勢，特別是在共公場所使用的優勢，比如不用對準線圈、可以有一定的距離、最主要可以一對多充電，所以，從智能穿戴電子產品的特性來看，諧振式無線充電方式更適合。在IIC展會上，昌旭與供應鏈上的專家討論，認為蘋果采用揩振式技術的可能性最大。
NXP在IIC發布高效率主動式振流A4WP芯片

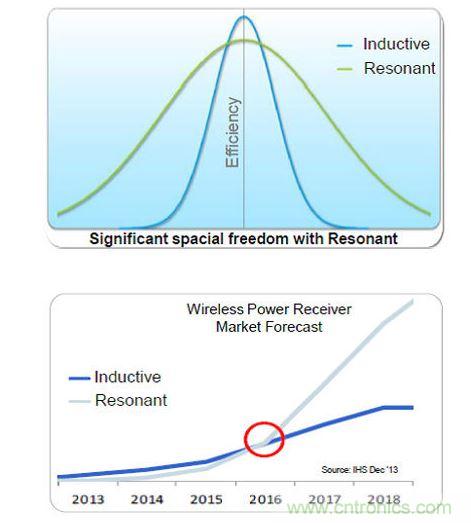

“雖然今天Qi標準仍是無線充電的主流，但是2016年諧振式無線充電會超過電磁感應式無線充電。因?yàn)榍罢呖梢詫?shí)現松偶合、一對多充電、可以做更薄的線圈、可以通過藍牙來通信等很多優勢。”NXP半導體智能模擬產品線總經理Hyung Kim在日前的IIC-China會上表示。所以，他們目前將重點放在了揩振式的A4WP技術上。他指出，目前諧振式的無線充電A4WP有三種收端技術，包括被動振流、半橋主動振流和全橋主動振流。NXP專注于其中效率最高的全橋主動式振流無線充電技術。目前在收端的效率可以達到86%，充電距離可達1英寸。充電電流可達1.2A, 5V。“我們可以做出目前最小的A4WP收端芯片3.4x3.56mm。”他稱。

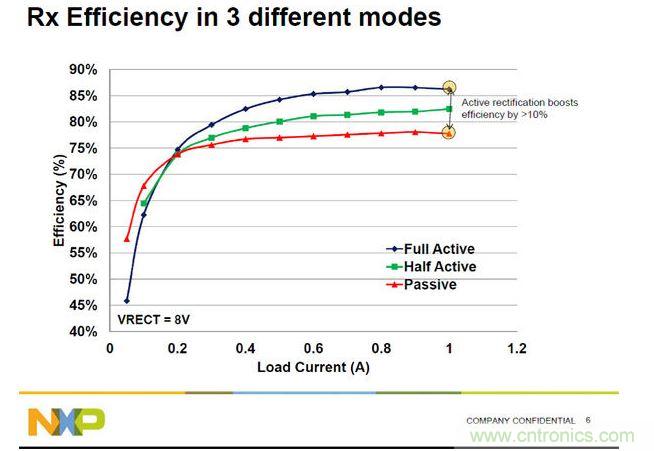

圖題：全橋主動振流式的A4WP收端芯片效率最高，NXP可以達到86%。
不過，Hyung Kim表示，雖然NXP最看好A4WP，但是基于目前Qi還是主流的技術，所以，他們會在今年的四季度推出多模A4WP/Qi/PWA的無線充電接收芯片。
[page]
臺灣高創科技，無線充電鐵氧體的傲者
在無線充電的模組中，有一個重要材料就是線圈下面的鐵氧體磁性材料，這層重要的屏蔽材料不僅因?yàn)樗鼪Q定了模組的厚度，還因?yàn)樗某杀菊紦?jù)了無線充電模組的重要比例。這種材料的配方與生產都具有高度保密性，目前全球做得最好的是日系的TDK與日立。不過，臺灣高創科技也是其中的佼佼者。
在IIC現場，憑借在鐵氧體磁性材料上的優勢，高創科技展示的各種超薄超小無線充電模組吸引了不少參觀者，我也被吸引過去。

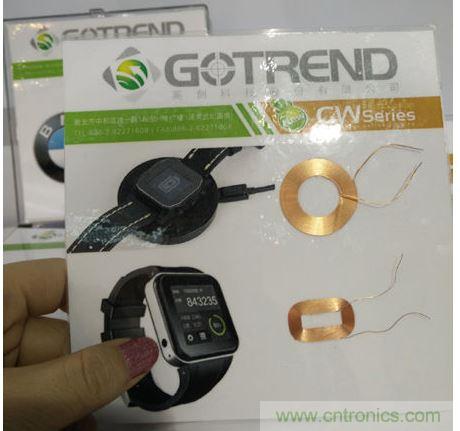

圖題：以上三個分別是為藍牙耳機、智能手表與手機設計的超薄無線充電模組。
[page]
該展臺負責人表示，藍牙耳機無線充電模組，電流100-200毫安，成本比較貴，大概5美元左右,主要是TI那個高度集成的芯片比較貴。手表無線充電和手機無線充電可以共用一套芯片方案，成本大概是3-4美元。“現在收端標準品都是0.6mm薄了，已可以滿足手機手表等電子產品對于厚度的要求。”他說，“發端的產品也已經可以做到1.5mm厚度（整體厚度）前一代的產品大概在3.5mm。”
對于未來的產品，該負責人表示，無線充電多模收端的設計是一個難點，特別是如果要做同時支持A4WPQiPWA三模的收端。“現在嘗試的做法是通過f p c的方式來實現，中間是一個小的線圈，實現磁感應的，外圍是一個大的fpc，實現共振式。”他透露。之前，他們有qi與PMA雙模的收端產品，厚度僅為0.66毫米。
“PMA標準也是不容忽視的。它的優勢是有星巴克麥當勞之類的連鎖店在推，所以這一塊也許會更好，走得更快。我們注意到去年國內的一些大手機公司包括中興華為都加入了PMA聯盟。”他提示道。
圖題：無線充電發端產品的演進，厚度大大減小。發端產品已經可以做到1.5mm厚度（整體厚度）前一代的產品大概在3.5mm。
