【導讀】DIY達人利用本文向朋友們分享這款電池充電器電路的“非主流”。首先掃盲一下充電器的功能特點：充電前先對電池放電，以消除記憶效應,放完電后自動轉換成充電；充電方式為脈寬調制恒流式,脈動恒流充電加脈沖放電；充滿檢測參數為電池端電壓，雙重控制；并聯充電；防反充電。
電路原理
如圖1所示，IC1、IC2、IC3接成電壓比較器，IC4接成方波脈沖發生器，脈沖寬度和頻率由IC1控制，輸出正脈沖期間BG4導通，恒流IC3對電池 充電;負脈沖期間，輸出經C2微分后使BG1、BG2短時導通，對電池放電。接通電源后，IC1輸出高電位，電路進入充電狀態；若需放電應觸動放電按鈕 AN，使IC1輸出低電位，BG1、BG2導通，電池開始放電，放電指示LED3亮，充電指示LED3熄滅；當電池放電至09V時，IC1輸出高電 位，BG1、BG2、D3截止，放電結束，充電開始。
當電池被充至42V時，IC1輸出由高變低，IC2輸出由低變高；IC3正輸入端電位 約44V，IC4輸出的脈沖頻率由180Hz變?yōu)?20Hz左右，凈充電電流平均值由200mA降至62mA左右。當電池被充至44V時，IC3輸出由高 電位變?yōu)榈碗娢唬瑢C4輸出鉗制在低電位上，BG4截止，充電結束。
電路安裝無誤，裝入待充的500mAh鎳鎘電池兩只，接通電源，應有LED1、LED2亮，LED3微亮；IC1、IC3輸出高電位，IC2輸出低電位，IC4輸出平均值在0.2V~1V，否則應檢查有關元件是否接錯；若工作正常，可按以下步驟進行調試：
1、按下AN、IC1正輸入端電位約0.9V，否則應改變R2，此時LED2熄滅，LED3亮；
2、當放電至0.9V時LED2亮，LED3變成微亮，斷開D1測IC3約為375mA，否則應調R3；接通D7測IC3應為225mA左右，否則應改變R5，再測IC2應為25mA左右，否則應改變R6或C2；
3、充電，調R1使IC1輸出剛好由高變低，再改變R4使IC3為90mA左右；
4、用涓流充電2.5小時,調W2，測IC3由90mA降為80mA，此時LED2的亮度減弱，待LED2熄滅時，調W1使IC3輸出剛好由高變低。

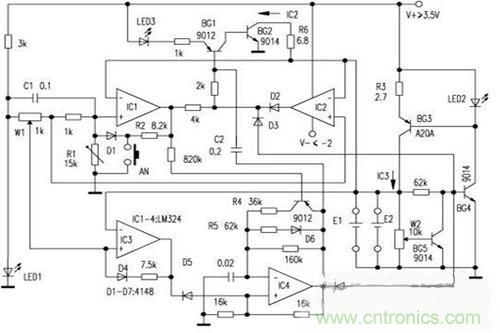

圖解：電路原理圖
該電路比較實用，在試制時找不到型號為A20A的三極管，后來用9012代替，電路可以正常工作，A20A可用其它Icm>200mA的PNP晶體三極管代替。
電路焊接無誤后，一般可正常工作，否則應檢查IC4的輸出端有無矩形脈沖輸出；若IC4輸出正常,可檢查BG3、BG4是否損壞；若IC4無矩形波輸出，則可按四個運放及其周圍的電路分為4個功能模塊.通過考察各個運放的輸出，逐個排除故障。注意：應調整R1到適當阻值，調整W1可改變兩種不同頻率充電的切 換點。
