【導讀】本文為大家接受介紹一款6V千里眼充電器電路設計，具體的電路設計請看下文電路圖展示，和詳細的電路工作原理解說。

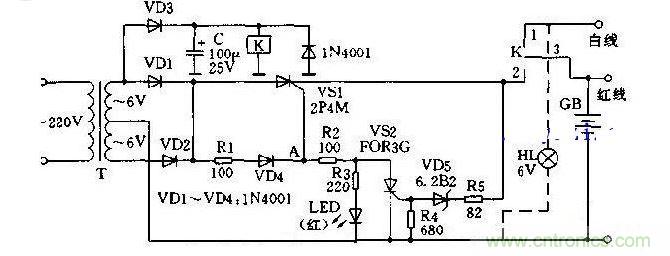

“千里眼”充電器電路如圖所示。其中單向晶閘管 VS1為電瓶GB的充電電流管，VS2為電瓶充電時作切斷充電電流之用。當接通電源充電時，繼電器K動作，觸點3與觸點2接通，VS1的觸發(fā)端從R1和 VD4取得觸發(fā)電壓而導通，整流電流通過VS1向電瓶GB充電。當電瓶GB充電到設定的電壓時（例如7.2V），VS2導通，導致VS1觸發(fā)端A點電位大大低于VS2的陰極電位，VS1截止，電瓶GB停止充電。發(fā)光管LED作充電顯示用，電瓶充電停止、VS2導通時，LED熄滅。6V指示燈HL 作~220V停電指示用。
