【導讀】很多人在面對這個問題：為了匹配您運算放大器電路的輸入DC電阻最好的辦法是加個電阻嗎？大多數的回答都是肯定的。但是真的有必要嗎？真的是最好的嗎？本文就來研究加個電阻器的原因，并且探討是否有使用的必要。

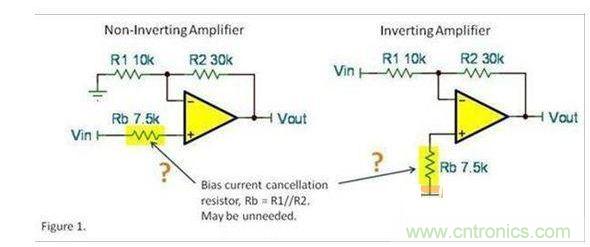

首先問個問題，您會為了匹配您運算放大器電路的輸入DC電阻而去加一個電阻器嗎？如圖1所示，許多人都會教條地認為添加Rb是一種“好方法”，數值等于R1和R2的并聯之和。本文就來研究使用這種電阻器的原因，并且探討是否有使用的必要。
添加Rb的目的是降低輸入偏置電流引起的電壓偏移。如果兩個輸入都有相同的輸入偏置電流，則流過相同電阻的相同電流便會形成大小相等但方向相反的偏移電壓。因此，輸入偏置電流不會增加電路的偏移電壓。這種基本想法在某些情況下有優點。但在添加Rb以前，考慮過它的必要性嗎？很多時候，R1和R2并聯電阻足夠低，而輸入偏置電流也足夠低，這樣在沒有Rb的情況下形成的電壓偏移便微不足道。在添加該電阻器以前，請首先計算這種誤差。本應用中，假設運算放大器的輸入偏置電流為10nA。在不使用Rb的情況下，輸入偏置電流引起的輸入?yún)⒖计齐妷簽椋?/div>
Ib引起的輸入偏移電壓=(10nA)(7.5kΩ)=75uV
[page]

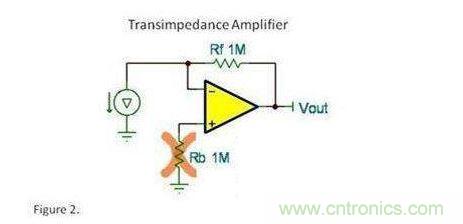

75uV輸入偏移電壓會影響您的電路嗎？很多時候，這個問題的答案都是否定的，因此為什么要添加電阻器呢。思考您正使用的運算放大器的偏移電壓。例如，如果您的運算放大器的偏移電壓規格為1mV，那么75Uv輸入偏移電壓就沒有意義了。因此，在為您的電路添加Rb以前，請首先把輸入偏置電流產生的誤差同偏移電壓規格進行比較。跨阻抗應用通常利用高反饋電阻器值來對非常小的電流進行放大處理。因此，您可能會忍不住要添加Rb來平衡兩個輸入端的電阻。但是，這些應用一般使用FET或者CMOS輸入運算放大器。由于它們的輸入偏置電流非常低，因此偏移誤差一般也非常小。
Rb產生的熱噪聲及這種高阻抗節點的潛在外部噪聲拾取，可能是不用Rb的其他原因。由于輸入偏置電流誤差最小，那又為什么要給電路增加更多的潛在噪聲呢？有時，可能會使用偏置電流消除電阻，并且也是一種有效的方法。但是，多數電路沒有明顯受益，甚至出現了性能下降等不良反應。
