【導讀】本文主要講解了遠程直流電源監控系統的設計方案，本次方案主要由觸摸屏、單相或三相交流信號采集單元、互感器構成。隨著銀行、大型企業業務的拓展，數據中心承受著相當大的壓力。管理維護和電費都是企業主管面臨的困擾。而本文設計的系統恰好解決了之一困擾，實現了對數據中心的實時采集和監控。
1、系統硬件設計
硬件電路設計
直流電源系統需要采集多路模擬量、數字量并要求多路空節點和0 V~4 V的可調電壓輸出，即“四遙”功能。監控單元有兩個串行口，一個用于連接智能設備，另一個用于和TC35i通信。監控單元還需要鍵盤和液晶顯示。根據以上需求，系統需在單片機最小系統的基礎上增加較多外設。采用帶雙串口的單片機減少外設數量，則增加系統成本，而且限制單片機本身的通用性。其硬件原理圖如圖1所示。

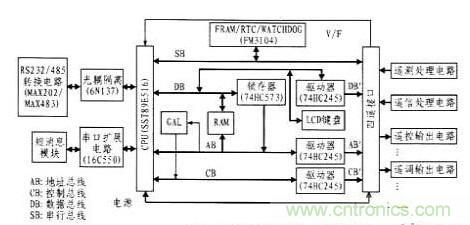

圖1 硬件電路原理圖
單片機
單片機采用通用的SST89E516，是基于8051內核帶64 KB的Flash單片機，3個16-bit定時器/計數器，1個UART，36個GPIO，支持ISP；看門狗電路、時鐘電路和掉電保存電路采用FM3104.FM3104是RAMTRON公司推出的一款高性價比的集成器件，內部集成看門狗、低壓檢測、定時器、時鐘電路和鐵電存儲器。采用I2C通信。時鐘電路和鐵電存儲器分別為兩個地址，其中鐵電存儲器用于存儲系統參數，如告警號碼、遙測告警越限值等。
TC35i接口電路
西門子的TC35i是一個支持中文短信息的工業級GSM模塊，其頻段為雙頻GSM 900 MHz和GSM1 800 MHz，支持?jǐn)?shù)據、語音、短消息和傳真。系統采用16C550擴展一個串口，以TTL電平的串行口方式和TC35i通信。
顯示、鍵盤電路
顯示電路采用128×64液晶。液晶的接口片選由GAL16V8確定。為了簡化系統設計，鍵盤采用集成電路ZLG7290，單片機與ZLG7290的通信采用I2C通信方式。
模擬信號采集電路
模擬信號采集電路是由整定、隔離和轉換3部分組成。不同的模擬信號整定電路部分不同，例如直流電壓采用精密電阻分壓法將0 V~400 V電壓整定為0 V~4 V；而交流電壓則采用電壓互感器整定為0 V~4 V；隔離電路采用線性光耦。
整定過的模擬信號經限壓處理，一并輸入多路開關。然后經過壓頻轉換（V/F）后輸入CPU處理。V/F轉換采用集成電路AD654.AD654是美國模擬器件公司的一款低成本、8引腳封裝的電壓頻率（V/F）轉換器，其單電源電壓為4.5 V~36 V；雙電源電壓為5 V~18 V；輸出頻率范圍為0 kHz~500 kHz；線性誤差為0.06%（250 kHz時）；輸入阻抗為250 MΩ；其輸入電壓范圍為單電源為0 V~Vs-4 V，雙電源為-Vs~Vs-4 V.
數字信號采集電路
數字信號指幅度的取值是離散的，幅值表示被限制在有限個數值之內。二進制碼就是一種數字信號。二進制碼受噪聲的影響小，易于有數字電路進行處理，所以得到了廣泛的應用。數字信號采用TLP521隔離后送至總線驅動器74HC244.GAL16V8產生74HC244片選，單片機每隔10 ms查詢采集數字信號，并加入去抖動處理。
空接點輸出電路
空接點用于實現直流模塊的開關機以及其他設備的控制。采用5 V繼電器輸出空接點信號。5 V繼電器控制也由總線控制。數據口經74HC273和MC1413驅動后控制繼電器。GAL16V8產生74HC273片選，可擴展多個空接點。
模擬電壓給定
模擬信號給定采用數字DS1845電位器分壓實現。數字電位器將2.5 V基準電壓分壓后疊加總限流電壓信號，放大輸出作為直流模塊調節電壓的基準。
[page]
2、電路可靠性設計
屏蔽，隔離和吸收
本系統設計的通信線路均采用屏蔽雙絞線屏蔽外界干擾，并進行光電隔離。并將各范圍內的模擬量輸人信號統一轉換為0 V~4 V的電壓信號送至A/D轉換器，為了提高系統抗干擾能力，采用差動放大器和隔離放大器。
接地
信號接地保證同一邏輯系統的信號邏輯準確，消除同一邏輯系統的不等電位帶來的干擾，保護接地保證了系統各部分的安全工作。而數字信號地和模擬信號地單點連接。信號地和大地采用3KV102電容連接。
3、系統軟件設計
軟件設計思路
采用實時操作系統，即定時器T0產生10 ms中斷，利用10 ms中斷計數分別產生200 ms、500 ms和1 s任務。系統軟件模塊框圖如圖2所示。

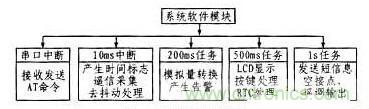

圖2 系統軟件模塊框圖
短消息模塊無線傳輸
短消息模塊無線傳輸分為告警信息主動上傳和被動召喚。告警信息是主動上傳，而遙控、遙測和遙調則是通過短消息召喚或控制實現的。告警信息處理流程如圖3所示。

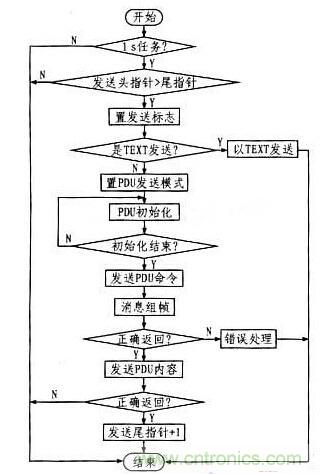

圖3 告警信息處理流程圖
告警分為遙信告警和遙測告警。遙信告警實現方法：定義若干位為告警位，需產生告警的遙信接至該位置上，一旦觸發該位置遙信，則產生告警信息。
短消息模塊的告警信息必須以漢字發送。而每個漢字采用UNICODE編碼，占兩字節，如“電0x7535子0x5b50”。將漢字轉換成UNICODE編碼在單片機下編程比較困難。因?yàn)橹绷麟娫幢O(jiān)控的告警信息有限，并且微軟的操作系統提供該類函數，所以需將所有用到的漢字以表的方式寫入代碼空間。根據直流系統不同的告警代碼直接查取告警信息的UNICODE編碼。遙控遙調信息處理流程如圖4所示。
圖4 遙控信息處理流程圖
遙控、查詢測量信息是以TEXT方式發送。當短消息模塊接收下列格式的短消息后，并且密碼正確，就將召喚直流電源信息按照接收號碼返回短消息或者下發遙控命令，返回控制結果。

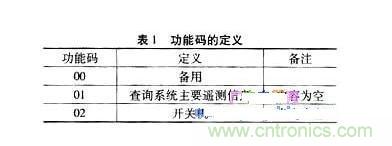

短信內容格式：“；密碼；功能碼（；內容1）（；內容2）（；……）”。其中，密碼為6個字符/數字；功能碼包含2個字符，如表1所列；內容長度不定。如：查詢系統測量信息短信內容格式：“；1234156；01”；遙控設備開關機格式：“；123456；02”。
