【導讀】熟悉逆變器的工程師都知道逆變電路的制作過程中會出現方波逆變器后級不穩定的現象。本文就重點介紹了TL494后級穩定性對逆變器產生的作用，以及需要注意的地方。

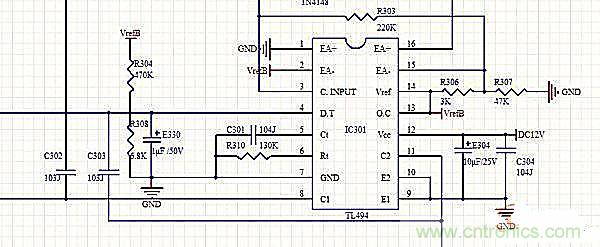

圖1
TL494與7500B的最低輸出頻率為100HZ，如果直接用E2和E1做為輸出，會導致逆變器在帶感性負載的時候出現頻率不穩定，因此，圖1的電路圖是經過修改后的電路方案。
從理論上來解決
在很多逆變器的設計中都用到了剛才提到的設計。從圖1來看，電容C302跟電容C303是耦合電容，從IC輸出端C1和C2輸出的信號必須上拉，而且通過302和303兩個電容耦合到IC的DT端。再看電阻R308，兩個耦合電容跟電阻組成一個濾波器，頻率為50HZ，那么問題就出現了，這也是很多不穩定因素出現的原因，電阻R308并上一個電容E330后，電容的容值會導致頻率不穩定，這與布板有關系。
很多設計者根據網上或者他人提供的圖紙進行制作，但如果不對這個電容的容值做匹配的話，大多情況下是做出的逆變器都是不穩定的，原因很簡單，就是因為電容的容值與線路的布板有莫大的關系，在這里很多人聽起來或者會不解，但這確實是從無數次的經驗中得出的道理。
在不穩定的時，通過調試板子上面的電容的容值，都能把板子變穩定。此外，E330最好不要使用電解電容，因為用其他的X7R貼片效果會更好，有些網站上會提供的線路圖。在E330的位置，電容用47UF，這個容值也是允許的，但是如果控制IC是TL494，那么就有可能產生頻率不穩定的情況，可以在這個電容的容值兩端并一個105貼片電容，相關問題也可以的得到解決。
以上就是如何從理論上來解決后級不穩的問題，下面將要來講一講如何從線路板布板上來說說問題的解決。
線路板布線的解決方法
在熟悉了電源設計之后就會發現，很多電路的原理圖是一樣的，不同的人布板有不同的風格，不同的風格導致的線路性能差別很大，特別是電源干擾部分，這一特點尤其突出。
在上面的論述中講了兩個耦合電容
C303和C303，事實上這兩個耦合電容是很敏感，它不僅僅會導致電路的頻率波動，當不線不合理的時候，還會導致帶負載后漂頻率，所以在布線時要看好IC的PWM輸出端C2和C1輸出的線，盡量讓這兩條線遠離彼此。而且，這兩條輸出的線到連到電容上面盡量不要太大，0.254mm即可，各個電容盡量靠近IC，連線要短，信號線之間也不要太靠近，避免耦合干擾。

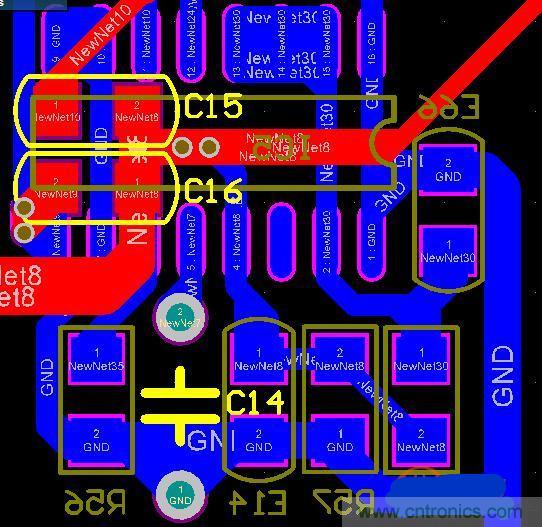

圖2
圖2中C15跟C16就是原理介紹中所說的C302和C303，這兩個電容要靠近IC，還有布線要相對的細，信號從電容耦合進來的線要拉開，別靠太近，中間別靠近別的信號線。旁邊的其他電路最好單點接地，IC的供電輸出要做好穩壓，用容值比較大的電解配合瓷片電容做好濾波。
本篇文章針對逆變電源中TL494的后級穩定性進行了探討，并對穩定性的維持提出了幾種較有建設性方法，希望大家在看過本篇文章之后，能利用其中的知識來完善自己的電源設計。
