【導讀】很多設計者都會再設計開關電源時選擇SG3525，UC3842常用于設計一些小型的電源。本文就主要講述UC3842被應用于制造開關電源設計過程中遇到的設計問題，與大家一同分享。
先看例子，輸入源95-350；輸出負載電壓容許范圍為250V-450V，原先設計為Boost輸出電壓為400V；
鑒于以往設計可調開關電源的經驗，這里設計了一個可調的PID電路給UC3842的2腳；
當輸入電壓加上約200V時，輸出電壓高至650V。將PID基準調低，但并沒有得到明顯改善，于是將基準直接連接到GND，輸出依舊是650V。

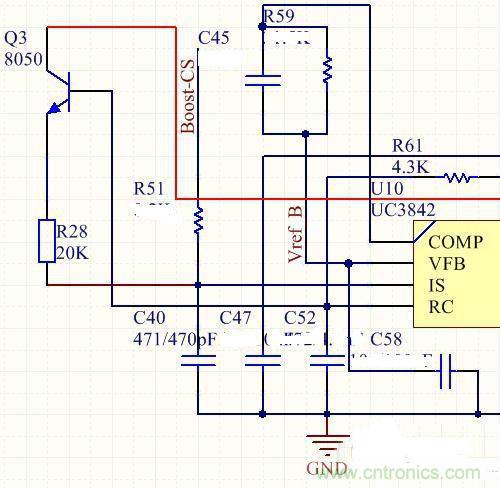

之后經過修正，當采樣基準小于2.5V，占空比為全開，采樣電壓大于2.5V時，脈沖關斷，如圖1所示。
圖1
于是重新設定采樣與控制系統，空載時輸出電壓可達到400V。下面進行帶載測試，輸入源從350V下調，當電壓調至185V時，BOOST輸出電壓為400V，發生負載保護，經過與負載方溝通，為過壓保護；再次同等條件下測紋波（示波器交流檔），紋波峰峰值為36.8V；為此輸出再加一級L（0.23mH）C濾波，紋波得到明顯改善，峰峰值為10.8V，但是輸入電源下降至185V任然負載保護；
調整L（0.8mH）C參數，隨著輸入源的降低，輸出也隨著降低。采樣電阻中電流按照1mA設計，考慮是否采樣電阻電流過小，干擾過大，導致采樣基準被疊加。回想到UC3842為峰值電流PWM控制芯片，設計電路一定要考慮斜率補償；
原先設計時斜率補償電阻為10K；并聯此10K電阻，發現壓根沒有輸出脈沖，測量3腳信號，發現最低電壓已經超過1V；于是去除并聯10k電阻，并聯10K電阻（斜率補償電阻為20k），紋波補償信號為（0.2V~0.6V）鋸齒波；

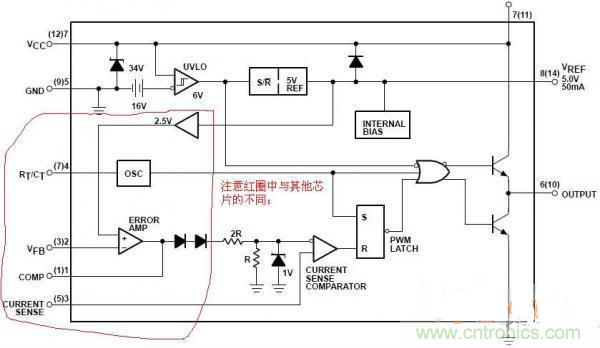

圖2
再次通電調試，將后加的LC濾波回路去除，電壓從350V下降至90V，輸出電壓正常，并且負載可全過程工作；紋波峰峰值為3~4V；本篇文章以UC3842為例講解了一種開關電源的設計方法，并對其中遇到的問題進行了講解與分析，希望大家在閱讀過本篇文章之后能夠有所收獲。
