【導讀】同樣的輸入輸出電壓、同樣的功率、同樣的封裝，不同廠家的電源模塊，哪個性能更好?對于一個性能優良的電源模塊來說，需要測試的項目很多，而且這些性能之間是緊密聯系的，本文挑選其中幾個方面的性能進行對比闡述。
1、穩定可靠
穩定可靠性是根本，如果工作時電源模塊運行穩定可靠都不能保證，其他性能也就別提了。
從設計的角度來看，需要考慮當模塊處于最惡劣環境時模塊中每個器件電應力和熱應力在允許范圍內并保證留有一定裕量，且在系統受到一定干擾時，應保持穩定。
從應用的角度來看，雖然一些性能無法測試，但可根據規格書極限測試條件測試電源穩定可靠性，如最高最低電壓、最高最低溫度、最大負載等;也可根據規格書如圖1推薦電路，測試模塊浪涌抗擾度、靜電抗擾度、脈沖群抗擾度等;還可測試模塊持續短路、重復開關機等。

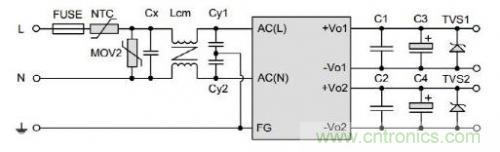

圖1 推薦電路
當然，這些測試本身屬于破壞性的，會造成模塊一定的損傷，測試完后不應再使用在產品上。
2、容性負載和過流保護
電源容性負載能力越大，常意味著限流點設置較高。在開機和輸出短路時通常導致較高的電應力，甚至使變壓器飽和。另一方面，在電源從額定負載到限流點負載范圍內，電源又無法實現過流保護，將嚴重影響電源可靠性、壽命等。
3、負載調整率和最小負載要求
對單路輸出電源，一般無最低負載要求。但當負載降低到額定負載10%以下，為降低電源空載或輕載功耗，會進入間歇工作模式，雖不影響其正常工作，但其紋波可能會增大并出現聽覺噪聲。因此，選擇電源模塊時功率亦需考慮。如最大負載低于1W，卻選擇10W或更大功率的電源明顯是不合適的。
除此之外，對雙路及更多路輸出電源，通常要求每一路都帶有至少10%額定負載。以雙路輸出為例，若主路帶滿載，而輔路帶額定負載10%以下，將導致輔路輸出電壓比起額定值高出較多;若主路帶額定負載10%以下，而輔路帶滿載，將導致輔路輸出電壓比額定輸出值低較多。
另外，值得注意的是，若主路突然由重載變?yōu)楹茌p負載或相反，將導致輔路電壓出現下沖或上沖。很明顯這意味著，主路的“大動作”將可能導致輔路工作異常。
模塊本身可以加更大的假負載，當然這也會增加其損耗。在選擇電源模塊設計系統時，特別對于多路輸出模塊，應考慮最輕負載問題。

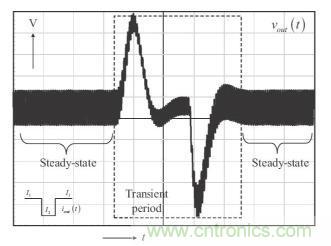

圖2 上沖和下沖
4、其他基本性能
其他需要比較的性能如：紋波噪聲、電壓精度、電壓調整率、開機過沖、上升時間、掉電保持時間、空載功耗、效率等。但測試時，應采用規范的測試方法。比如測試紋波噪聲時應限制帶寬為20M，采用靠測法或平行線測試法。
5、總結
綜上所述，僅比較一兩個方面的性能，就斷定某個電源性能更優是不明智的，設計者通常可能是為了其他某個性能而犧牲另一個性能。
對應用者來說，應根據實際情況選擇模塊，通常在穩定可靠的前提下，滿足應用即可，不必追求全部性能最優。模塊的設計通常是為了滿足通用要求，若一些情況下，無法滿足特定應用，應聯系模塊設計廠家，提供相應解決方法。
對設計者來說，應注意各個性能的相互影響，最優化整體性能。
