【導讀】對于機器人而言，什么才最重要？能夠暴力彈跳的復雜機械裝置？各類價格昂貴的傳感器？不對，最重要的是能在復雜的環境中完成特定工作，為了實現這目標，機器人要眼觀六路，耳聽八方，行走天下。而這一切都離不開一顆強勁的大腦——高性能計算平臺和高效算法。
通用處理器在計算性能和能效上越來越難以滿足日益龐大、多樣化的數據處理需求。 借助由GPU、FPGA和其他智能引擎等協處理器與CPU一起組成的異構計算平臺來提升計算性能，已成為當下學術界和工業界的研究熱點。 異構計算作為一種特殊的并行計算方式，能夠根據每個計算子系統的結構特點為其分配不同的計算任務，在提高計算性能、能效比和實時性保障方面體現出傳統架構所不具備的優勢，逐漸在各種計算需求量較大的場合得到應用。針對數據中心場景，英特爾已經宣布要通過Xeon+FPGA平臺和Xeon Phi系列產品來推動異構計算的實施。
那么，在我們所關心的機器人領域，情況又是如何？
一、機器人需要怎樣的計算平臺
機器人是復雜的機電一體化裝置，綜合運用了機械與精密機械、微電子與計算機、自動控制與驅動、傳感器與信息處理以及人工智能等多學科的最新研究成果。

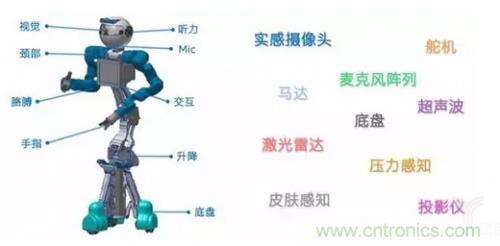

機器人系統和系統中的傳感器
為了將這些成果融合起來，真正形成認知、感受和行動的能力，使機器人能夠理解并應對真實的世界，準確完成操作任務，其搭載的計算平臺需滿足多種要求，包括：
1）感知能力：具備豐富的I/O接口，支持USB 3、UART、I2C等多種I/O協議，用以接收各類傳感器數據。
2）控制能力：能夠控制各個運動部位，如底盤、手臂、手指和頭部，完成多個維度的動作，并且具備實時性和安全性方面的保障。
3）計算能力：既要應對大量數據的處理開銷，更要滿足各類智能算法巨大的計算需求。
4）功耗控制：要在滿足以上能力的同時盡可能降低功耗，避免成為電池殺手。
5）易用性：必須提供友好的編程模型，使機器人的應用開發快速、準確。
現有的計算平臺很難滿足以上需求，搭建適用于機器人的異構計算平臺已經迫在眉睫！CPU+FPGA的方案以其獨特的優勢進入我們眼簾。
二、什么是FPGA
自1985年問世以來，F(xiàn)PGA這種可編程邏輯器件憑借在性能、上市時間、成本、穩定性和長期維護方面的優勢，在通信、醫療、工控和安防等領域占有一席之地。特別是近兩年，隨著云計算、高性能計算和人工智能的繁榮，擁有先天優勢的FPGA更是得到了前所未有的關注。
FPGA由六部分組成：可編程輸入/輸出單元、基本可編程邏輯單元、嵌入式塊RAM、豐富的布線資源、底層嵌入功能單元和內嵌專用硬核。 英特爾首席執行官科再奇曾這樣描述：“你可以把FPGA想象成一堆gate，能夠隨時編程。FPGA可以用作多個領域的加速器，例如在加密的同時進行面部搜索，并能在微秒內重新編程。其成本遠低于大規模單個定制部件，并具有更高的靈活性。”
隨著工藝的發展，技術的進步，F(xiàn)PGA的性能、指標都達到了新高度。新的Arria10系列FPGA和SoC功耗比前一代FPGA和SoC低40%，具有業界唯一的硬核浮點數字信號處理(DSP)模塊，其速率高達每秒1.5萬億次浮點運算(1.5 TFLOPS)。

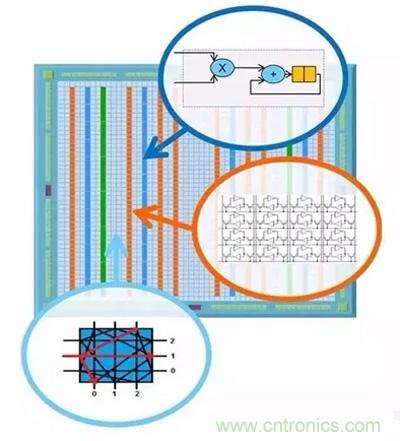

FPGA的結構
即便擁有上述優勢，傳統上FPGA的開發難度還是令諸多程序員望而卻步。然而，隨著OpenCL標準的出現，F(xiàn)PGA的應用門檻正在大幅降低。基于OpenCL的開發框架，用戶可以擺脫傳統的基于硬件描述語言（HDL）的開發流程，轉而采用更高效、也更符合廣大程序員背景的軟件開發流程。
OpenCL標準是第一個開放、免版稅、統一的編程模型，能夠在異構系統上加速算法實現，支持使用基于C的編程語言進行跨平臺開發 ，例如CPU、GPU、DSP和FPGA。支持OpenCL的異構系統一般通過PCle總線實現主機與硬件加速器（或者一個內核與另一個沒有主機控制的內核）之間的通信，而這一切并不需要程序開發者的關注。相反，開發者只需了解OpenCL定義的標準化的應用程序接口(API)。如今，各個主流的深度學習框架都提供OpenCL的支持。英特爾正計劃推出基于FPGA的CNN的多種網絡實現。

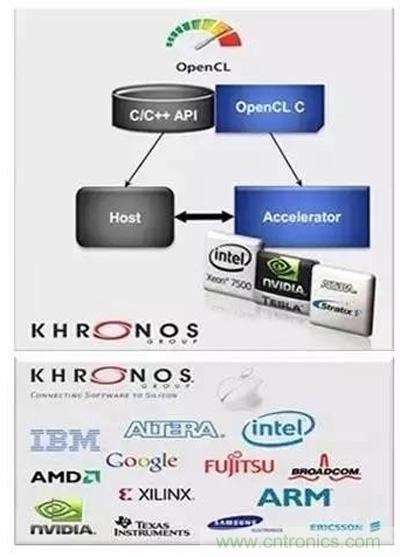

OpenCL的編程模型
三、基于CPU+FPGA的異構計算平臺
我們機器人系統實驗室今年的工作重點便是為機器人搭建基于CPU+FPGA的異構計算平臺。根據我們的經驗，F(xiàn)PGA能夠在一些關鍵的機器人應用中發揮極大的價值。例如，我們將機器人自身定位的算法（SLAM）移植到FPGA中執行，實現了比CPU高出十多倍的定位頻率，從而允許機器人以雙倍的速度運動，而不會“迷失方向”。
為了打造通用的機器人計算平臺，我們選用了英特爾提供給移動平臺使用的CPU和Arria 10系列的FPGA。 兩者通過高帶寬，低延遲的I/O接口（如PCIe）進行通信。 FPGA中可以包含多種加速模塊。我們會提供一套通用接口，便于模塊開發者包裝、發布已有的設計。

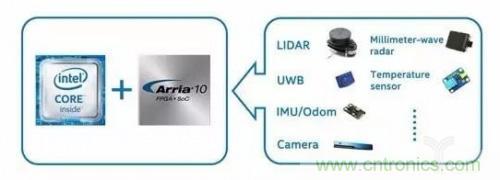

機器人的異構計算平臺
在軟件層面，我們會構建加速模塊的配置、安裝和消息傳遞機制，便于第三方將所需的加速模塊集成到應用中，并設計一些定位、控制、視覺識別和物體建模的常用模塊，以及軟件的集成包，供用戶作為參考設計或直接選用。
有了如此智慧的大腦，機器人將變得更加耳聰，眼明，腿快，手穩，融入我們的日常生活，為人類提供更好的服務。
