【導讀】偶爾看到“芯片之家“發布的由安富萊硬漢提供的，據說是TDK整理的一套圖文并茂的文章，覺得尤其適合學習電子設計技能的朋友們，故在此也分享一下，并由蘇老師加了一些文字注釋。

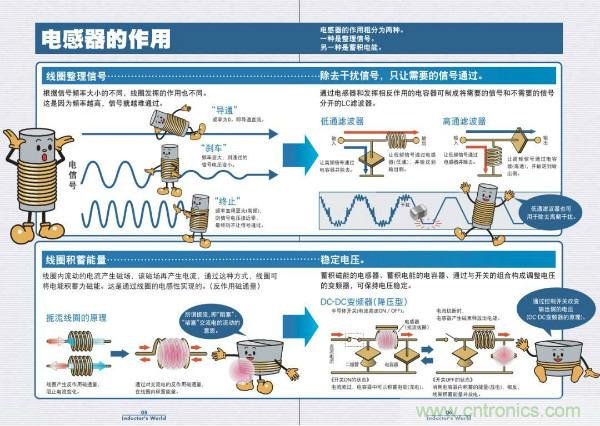

從電磁場理論 - “變化”的電場產生磁場，變化的磁場產生電場，因此當有交流電流過由線圈構成的電感的時候，電磁之間的互相轉換也就讓電感器成為重要的儲能元件，并通過對電流變化產生的反應起到對信號變化的處理作用 - 表象的作用就是抑制交流信號，直通直流信號。
要理解電感器的功能和電感器的各種參數，就要從電磁理論進行分析了。
了解了其工作原理，也就理解了電感器的主要作用 - 抑制不需要的變化的干擾信號，通過電磁能量互轉（所謂的儲能）達到穩定電壓的作用。
不要看小小的電感，其實品類繁多，不同的應用領域對其參數的要求是不同的，需要的材質也是不同的，其封裝自然也不一樣。

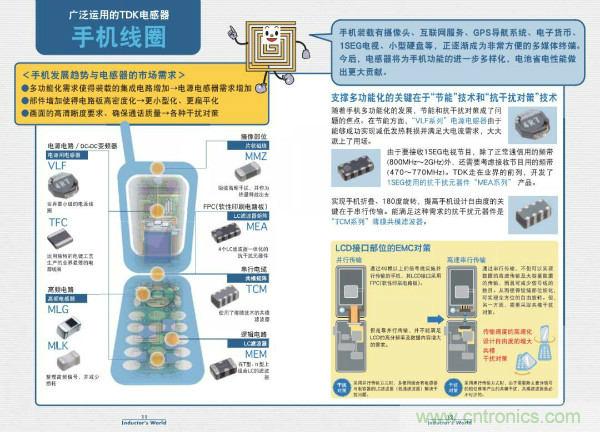

市場最大量的產品基本都是消費類的，尤其是手機，因此電感在手機中的應用也就決定了手機的不同功能驅動著電感器的不斷進步。

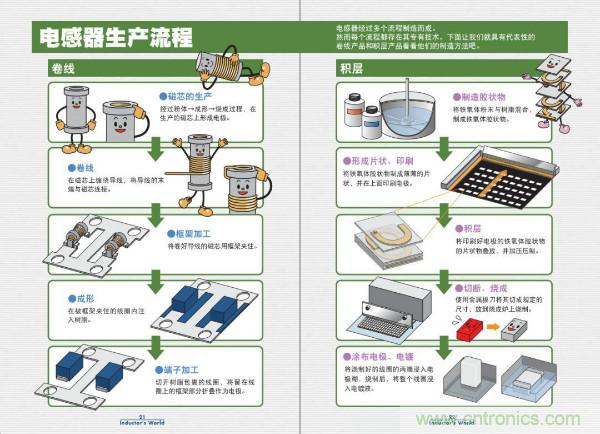

這張圖給出了電感器的生產加工過程，還挺復雜的吧？想當年我為了做一個5V轉400V的DC-DC變換器，還自己親手用漆包線繞了高頻變壓器。在集成電路高度集成化并以摩爾定律的速度加速發展的今天，全球的高科技技術人員竟拿電感器無可奈何，無法同其它器件一起集成到器件內部，在電源電路中只好將開關頻率提高，電感器可以做的更小。或改用其它的方式盡量避開使用大個頭的電感器。
電容和電感就像一堆孿生兄弟一樣，很多場合下是成對出現的，因此談到電感，那一定也要談談電容了。

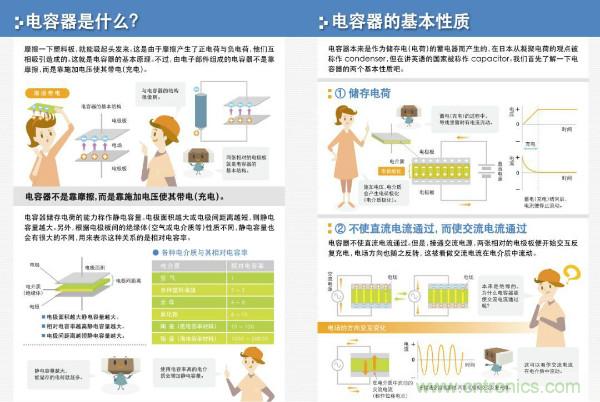

對于交流信號，電感器是玩命阻礙，電容器卻是盡量搭橋，隔直流、通交流也就是電容器的特點嘍。就像防洪堤壩一樣，電容器將洶涌的電荷隔離在兩側，這兩側的正負電荷不斷累積也就形成了很強的能量，所以電容器也就有儲能的作用，甚至可以替代電池使用。

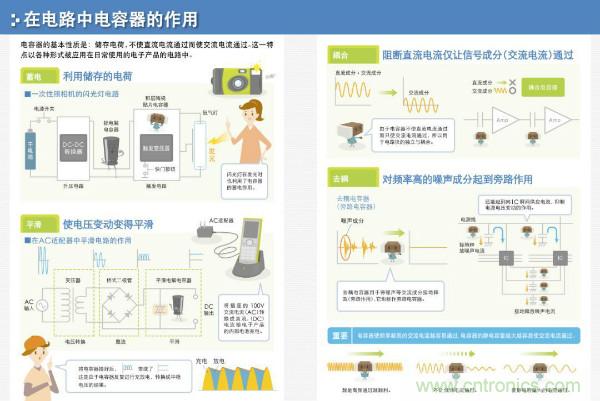

這張圖上可看出電容器的作用都是圍繞著其阻隔直流，通交流來實現的，包括儲能、濾波。。?？闯鰜砀姼胁灰粯拥\共同的地方了吧？在數學上二者是相生相殺的冤家。
就如電感一樣，電容的應用場景不同對電容的參數、材料要求也不同，封裝也有多種多樣。在PCB板上，可以沒有其它器件，但不能沒有電容，只要有電的地方就一般會有電容的存在。最常見的電容估計就是0.1uF的貼片陶瓷電容了，0805、0603封裝的，估計每個工程師的工作臺上都有一大把，在電路圖上可以放心地安放在各組供電電壓的管腳上。

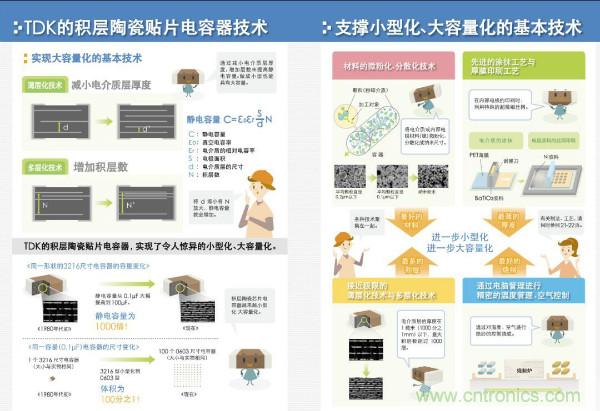

全球有幾個做無源器件（也就是電阻、電容、電感器件）的大佬，TDK算是之一，這個圖文并茂的文章就是TDK，此圖可以看出TDK在電容方面的技術、工藝和不斷探索付出的努力。
簡單分析了一下電感器、電容器的原理、應用和材料，現在就要看一下這些器件是具體如何用的了，先看每個家庭都有的數字電視設備，電感器和電容器最大的應用就是在電源變換中，無論是直接從AC上變換得到DC，還是通過低壓的DC得到DC。當然電感器和電容器搭檔也是對模擬信號調理中帶寬處理的必要組成部分。電感器和電容器的不同組成方式也就對輸入的波形能夠產生不同的頻率處理作用。

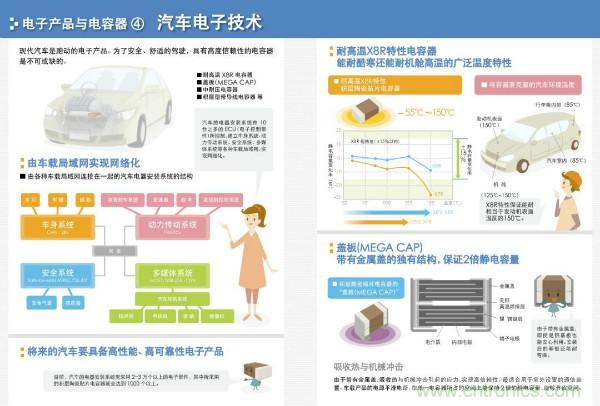

汽車電子是當今電子產業發展的熱點，其最大的特點就是可靠性，因此對各種元器件的可靠性要求也是極高的 - 耐高溫、耐嚴寒、耐振動等等，畢竟車不是溫室里的家用電器而且對運動中的安全性要求不是一般的苛刻。
電源是所有電器的“胃”，給每個部位提供能量，營養好不好也會影響到電子產品肌體的健康。下面來看看電源部分的基礎理論以及構成。

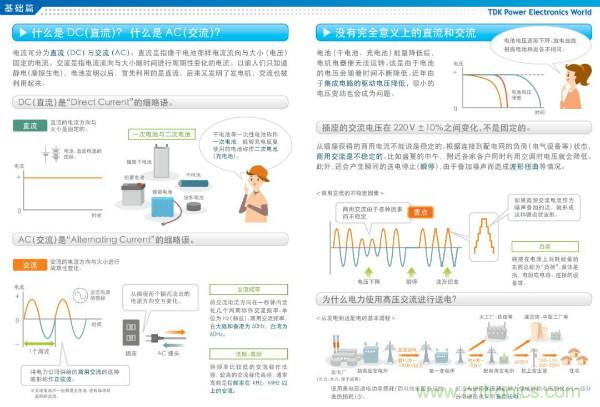

說起電源，先要明白AC和DC的區別以及這二者的適用的場景。由于交流輸電（AC）效率最高，因此到家的插座上的電基本都是AC的，但要供電路板上的集成電路工作，那就需要各種不同電壓的DC了。所以需要將AC變成DC，或者將某一種電壓的DC變換成其它電壓的DC，這就是電源變換的作用。

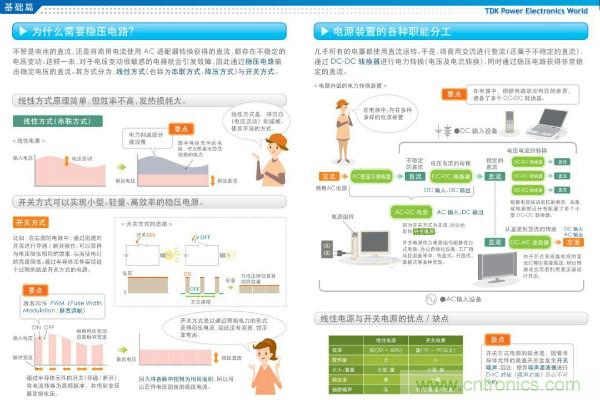

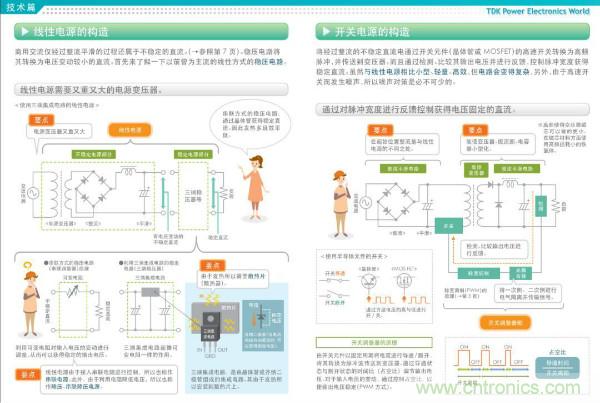

由于世間的一切都不是理想化的，有各種變數，因此如何在各種可能變化的情況下還要保證穩定的供給，也就是需要在輸入電壓發生變化、輸出負載發生變化的情況下，如何保持穩定的電壓輸出并提供足夠的電流， 這就需要穩壓電路來實現。按照調控的樞紐器件 - 三極管工作的狀態：線性、開關可以將穩壓電路分為線性穩壓和開關穩壓兩種，二者各有優缺點。具體的應用場景應該選用適當的變換方式，或者二者的有機結合。

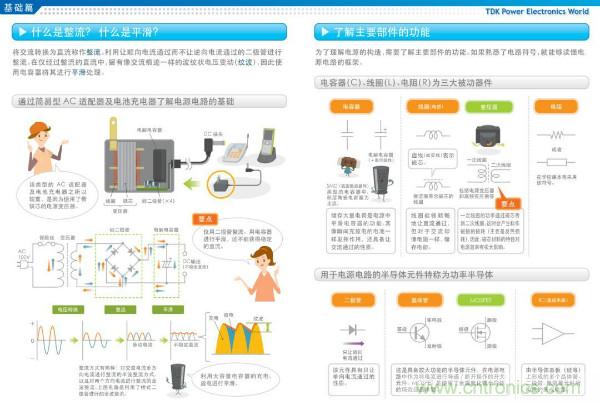

將交流供電電源中攜帶的能量轉換到通過直流電壓承載的能量，需要先將來回奔跑的力量轉變成一個方向奔跑的洪流，這個過程就是“整流”，再將一個方向上的起伏進行平滑，就可以得到步調一致，穩定向前的直流。在這個過程中具有單向導電性的二極管起到了梳理流動方向的作用，在整流中不可或缺，對電壓的起伏進行平滑就用到了具有儲能作用的電感和電容了。電感器、電容器以及電阻器這三大無源器件就像三大兵種一樣各司其職，互相配合，起到疏導、維穩的作用。
正如前面所講，兩種穩壓的方式各有千秋，因二者的構成結構不同，三極管的工作狀態不同，但都離不開電感器和電容器做為儲能元器件所扮演的角色。

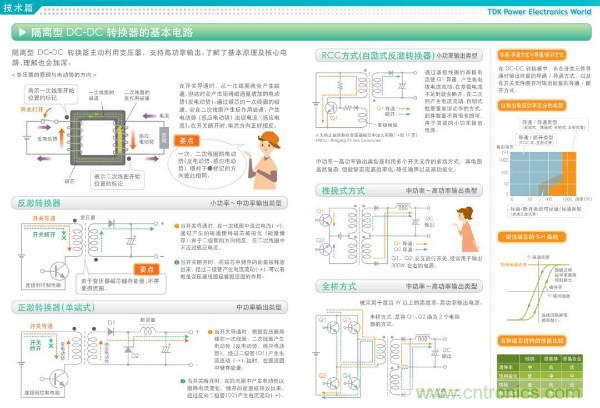

從一個直流電壓變換到另一個直流電壓有多種方式，取決于兩個電壓的值以及輸入、輸出要求的電流大?。ㄒ簿褪枪β实拇笮。?、穩定度等，需要選用不同的變換拓撲以及元器件。
任何的變換都會有一定的損失，在電源變換中被變換的本質上是能量，因此對變換的效率要求是越高越好，也就是說損失、損耗越小越好。要提高轉換效率，除了降低器件的損耗之外，還可以通過一定的控制來避免不必要的浪費。在本圖中列出了幾種能夠提高電源轉換效率的手段以及對各類元器件的要求。
