【導讀】LTM8042 是 µModule® LED驅動器，能夠支持具有高達1 A電流和3000:1調光比的LED。它工作的輸入電壓范圍為3 V至30 V，頻率范圍可達到250 kHz至2MHz，因此可廣泛運用于掃描儀、汽車和航空照明等多種領域。
LTM8042可輕松配置為三種拓?fù)洌ㄉ龎骸⒔祲汉徒祲?升壓），能夠滿足多種特定應用需求。升壓拓?fù)溥m用于低輸入電壓和高燈串電壓，降壓拓?fù)鋭t更適用于高輸入電壓和低燈串電壓。降壓-升壓拓?fù)溆糜陔妷嚎赡艿陀诨蚋哂贚ED燈串的寬輸入范圍。本文介紹如何選擇合適的拓?fù)浼捌湎鄳?yīng)的連接。
升壓LED驅動器
LED驅動器最常用的拓?fù)涫巧龎簯?yīng)用，它可能用于 VIN < VF 的12 V 輸入電源軌供電的LED陣列。圖1所示為L(zhǎng)TM8042升壓解決方案，圖2所示為方框圖。輸入電壓連接到BSTIN/BKLED–終端，LED燈串的陰極連接到GND。當晶體管Q導通時，電流在電感L中積聚。一旦Q關斷，L上的電壓就會改變極性，電感電流開始流向輸出濾波電容C2。LED調光在PWM部分實施，這調節了占空比，乃至平均LED電流（由電阻RCLR設置）。電容C1是輸入電壓濾波器。

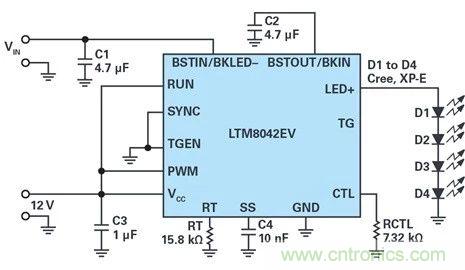

圖1. LTM8042驅動四個LED，其中 VIN = 5.75 V 至 10.25 V and IOUT = 0.5 A

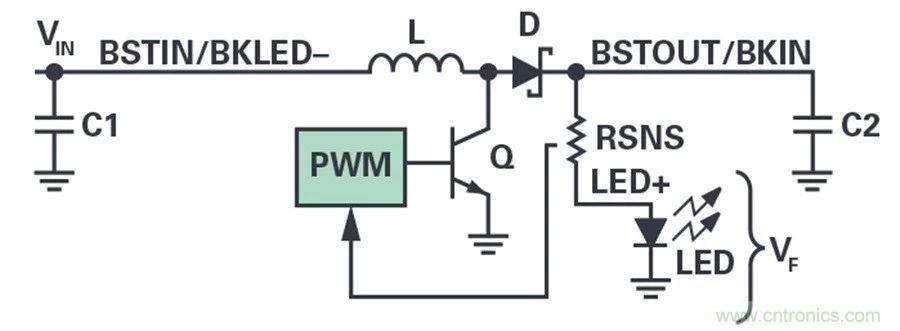

圖2. 升壓配置中的LTM8042方框圖連接
降壓LED驅動器
降壓拓?fù)溆糜谙鄬?duì)較高的輸入電壓，如汽車和工業24 V電源軌。圖3顯示了 VIN > VF配置的方框圖。輸入電壓連接到BSTOUT/BKIN終端，LED陰極連接到BSTIN/BKLED–終端。當晶體管Q導通時，電流從輸入端流過LED燈串和電感L直到GND。一旦Q關斷，L上的電壓就會改變極性，二極管D會正偏，從而將LED陰極拉到輸入電壓電平以下，在LED燈串中提供設定的電流值。C5為該拓?fù)鋭?chuàng)建輸出濾波器。

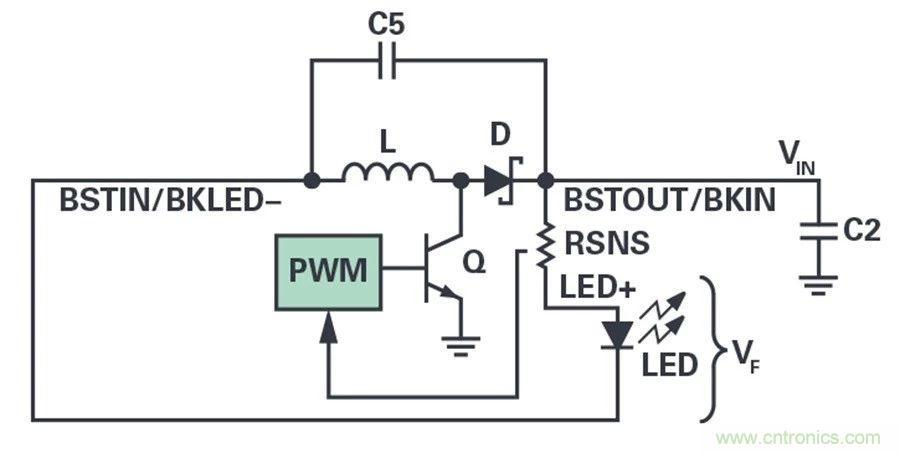

圖3. 降壓配置中的LTM8042方框圖連接
降壓-升壓LED驅動器
在許多商用、電池和太陽能供電應用中，輸入電壓變化范圍很廣。在這些情況下，最合適使用圖4所示的降壓-升壓拓?fù)洹］斎腚妷汉蚅ED陰極連接到BSTIN/BKLED–終端。當晶體管Q導通時，電流在電感L中積聚。一旦Q關斷，L上的電壓就會改變極性，使二極管D正偏，同時電壓攀升超過輸入電平。PWM使流經 LED和C5的電流保持在設定值不變，C2充當輸出濾波器。LED燈串電壓 VF 可以低于或高于 VIN。

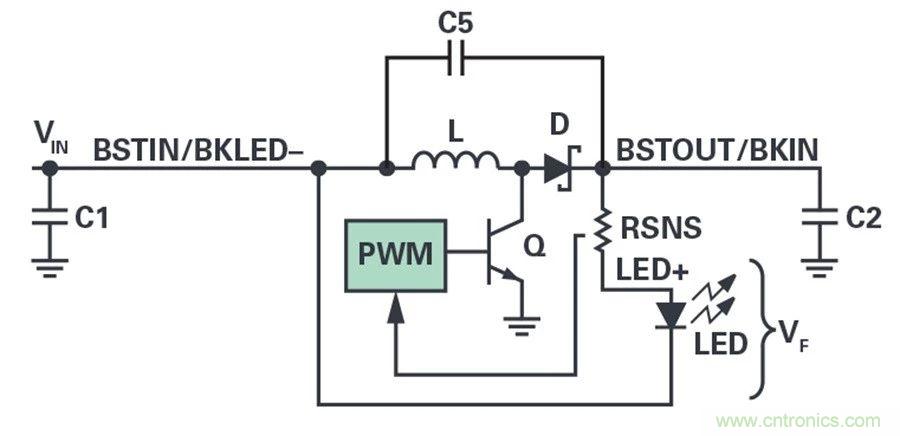

圖4. 降壓-升壓配置中的LTM8042方框圖連接
三個拓?fù)涞臏y(cè)試結果
三個拓?fù)渚褂肔TM8042的DC1511演示電路測試—在所有情況下使用相同的LED燈串、輸出電流和開關頻率。為了確保三種設置的偏置功耗都相同，還提供了相同的 VCC （如圖1所示）。在大多數情況下，VCC 引腳可連接至 VIN 圖5所示為產生的效率曲線。這三個拓?fù)溥€可在 LTspice® 環境中建模，與LTM8042有關的仿真文件可在數據手冊中找到。

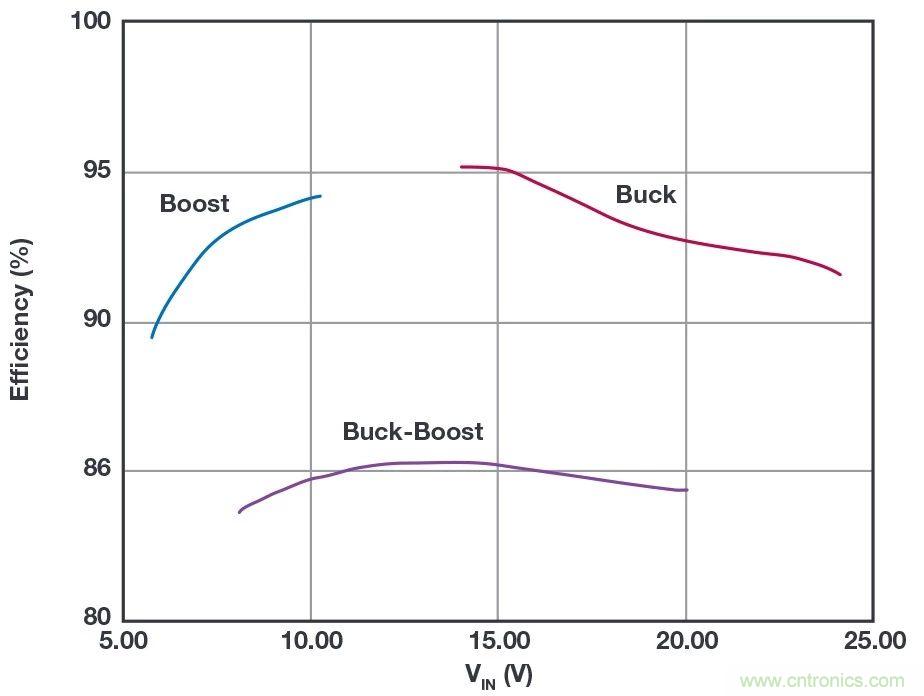

圖5. LTM8042的升壓、降壓和降壓-升壓配置效率
結論
LTM8042是一種多功能、高效的LED驅動器，能夠在寬輸入電壓范圍內工作，同時提供高達1 A LED燈串電流。LTM8042可輕松用作升壓、降壓或降壓-升壓驅動器，能滿足多種應用的需求。
LTM8042
● 具 3000:1 調光比的 True Color PWM™
● 可在升壓、降壓或降壓-升壓模式中運作
● 寬輸入電壓范圍：
● 工作于 3V 至 30V
● 瞬態電壓保護至 40V
● 柵極驅動器利用 P 溝道 MOSFET 來實現任選的 PWM 調光
● 可調頻率：250kHz 至 2MHz
● 恒定電流和恒定電壓調節
● 低停機電流：<1μA
● 具有金制襯墊涂層并符合 RoHS 標準的封裝
● 纖巧、扁平的 (9mm x 15mm x 2.82mm) 表面貼裝型 LGA 封裝
