全球汽車半導體面臨極大的市場機會,但設計工程師同樣面臨在成本、功耗、安全性等多方面的技術挑戰。本文以可接收和發送數據的最新智能應答器為例,向中國汽車設計工程師介紹了在汽車無線接入系統設計中解決這些挑戰的技術方法。
在中國,安全與保密性電子控制模塊所使用的半導體大約占到中國汽車半導體的。從已在使用的遙控?zé)o鑰匙門控應用,到無源無鑰匙門控(PKE)系統、輪胎氣壓監視系統、電子繳費(收費)與藍牙免提系統等新興應用,無線系統正不斷在車輛應用中涌現。這些無線連接是提高安全與保密性模塊性能的技術手段,并正在建立駕駛員所希望的各種特性。而其它面向安全與保密性應用的專用短距離無線通信解決方案的出現,則只受到高性?xún)r(jià)比技術可用性的限制。除縮短上市時間與增加功能的傳統壓力外,設計工程師還面臨經濟高效的性能增強、功耗、小尺寸和加密安全等多種挑戰。

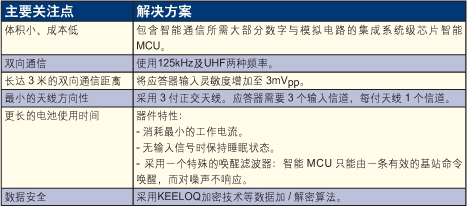

表1：PKE智能應答器的主要技術難點與解決方案。
例如,我們可以看一下代表當今系統架構師所面臨眾多挑戰的無線系統—可接收和發送數據的最新智能應答器。在這種雙向通信系統中,基站與應答器可在無需人工干預下自動通信。這種低成本、雙向通信應答器可設計成采用兩個頻率工作：125 kHz用于接收數據;UHF(315、433、868或915 MHz)用于發送數據。由于125 kHz信號的非傳播特性,雙向通信距離一般不超過3米。而由于該應答器還擁有可執行可選操作的按鈕,故當按下發射按鈕時,還可支持更長的單向傳輸距離(從應答器至基站)。
在這些應用中,基站用125 kHz頻率發送命令,同時等待附近的有效應答器以UHF頻率發回響應。智能應答器一般處于接收模式并等待任何有效的125kHz基站命令。如果接收到任何有效的基站命令,應答器以UHF頻率發送響應。這就是我們所說的“無源無鑰匙門控系統”。由于PKE系統采用125kHz電路進行雙向通信,因此低成本、小體積及低功耗PKE應答器可使用含有數字與低頻前端的集成系統級芯片(SoC) 智能微控制器單元(MCU)來生產。
[page]
PKE系統挑戰
隨著設計工程師獲得更多的系統經驗,他們?nèi)找婷媾R如下挑戰：如何既可靠地設計PKE應答器功能使其成為傳統PKE應答器的一種高性?xún)r(jià)比替代選項,同時又確保它能達到特定的系統目標。表1列出了系統設計工程師所面臨的一些主要關注點及解決方案。盡管PKE應答器看起來似乎需要用復雜及昂貴的電路才能實現,但設計工程師所面臨的挑戰已通過使用一些相對簡單、圍繞一個智能PIC型微控制器(PIC16F639),并包含所有必要功能以滿足安全雙向通信要求的低成本電路而得到解決。

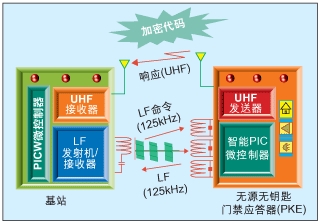

圖1顯示一種智能PKE系統。它還擁有用于可選操作的按鈕,但主要操作無需任何人工干預即可完成。PKE應用的雙向通信順序如下：基站用125 KHz頻率發送命令;應答器用3付正交LC諧振天線接收125 KHz基站命令;如果命令有效,則應答器通過一個UHF發射機發出響應(加密數據);如果數據正確,則基站接收響應并啟動開關。
圖1：采用雙向通信的智能無源無鑰匙門控(PKE)系統
設計工程師所面臨的一個挑戰是系統性能增強的高性?xún)r(jià)比實現,這些增強包括：通信距離、天線方向性、小封裝尺寸、加密安全及門鎖“開/關”條件下的低功耗等。實現一種能可靠接收125 kHz信號作用距離內的基站命令,并保持長電池工作時間的應答器設計,可滿足關鍵的系統增強要求。
雙向通信距離的輸入靈敏度要求
在電池供電應答器應用中,用UHF (315/433/915 MHz) 的最大通信距離大約為100米左右,但用低頻(LF, 125 kHz)則只能達到幾米的通信距離。因此,雙頻PKE應答器的通信距離主要受125 kHz基站命令作用距離的限制。由于低頻信號的非傳播特性,125 kHz信號會隨距離增加而快速衰減。例如,假設基站輸出300 Vpp左右的天線輸出電壓,則由大約3米距離上的應答器的線圈天線所感應的電壓大約僅為3 mVpp,與應用環境的噪聲電平相當。因此,如何有效地檢測弱信號是系統設計工程師所面臨的一個主要問題。
為增加125 kHz基站命令的作用距離,可考慮以下兩種可能的解決方案：(a) 增加基站發射機的發射功率;(b) 提高應答器的輸入靈敏度?；景l(fā)射機的最大發射功率一般受政府規定的限制,因此,假設基站發射的最大功率處于允許范圍內,則上述第二種提高輸入信號檢測靈敏度的方法,即是唯一有效的解決方案。為達到3米的雙向通信距離,應答器輸入靈敏度須達到3 mVpp左右。
