【導讀】無線電發射器逐步從簡單中頻發射架構過渡到正交中頻發送器、零中頻發送器，但這些架構仍然存在局限性。本文介紹的基于RF DAC的發送器具有遠遠超出傳統架構的發射帶寬，而且不會損失動態性能，與傳統技術相比具有明顯優勢。
無線電發射器在經歷了若干年的發展后，逐步從簡單中頻發射架構過渡到正交中頻發送器、零中頻發送器。而這些架構仍然存在局限性，不過最新推出的RF直接變頻發送器能夠克服這些局限性。該變頻發送器采用高性能數/模轉換器(DAC)，比傳統技術具有明顯優勢。雖然，R F直接變頻發送器也具有自身挑戰，但其為實現真正的軟件無線電發射架構鋪平了道路。
RF DAC，如14位2.3 Gsps MAX5879，是RF直接變頻架構的關鍵電路。這種DAC能夠在1GHz帶寬內提供優異的雜散和噪聲性能。器件在第二和第三奈奎斯特頻帶采用創新設計，支持信號發射，能夠以高達3G H z的輸出頻率合成射頻信號，測量結果驗證了DAC的性能。

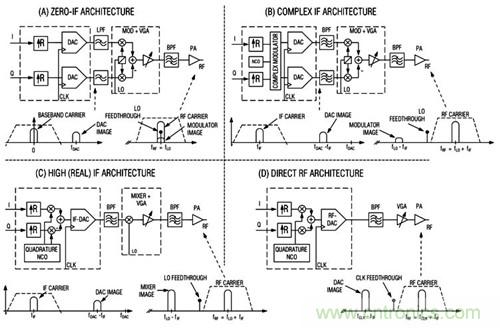

圖1：無線發送器架構
傳統的射頻發送器架構
過去數十年間，一直采用傳統的發送器架構實現超外差設計，利用本振(LO)和混頻器產生中頻(IF)。混頻器通常在LO附近產生兩個鏡頻(稱為邊帶)，通過濾除其中一個邊帶獲得有用信號。現代無線發射系統，尤其是基站(BTS)發送器大多對基帶數字調制信號進行I、Q正交調制。
正交中頻發送器
復數基帶數字信號在基帶有兩個通路：I和Q。采用兩個信號通路的好處是：使用模擬正交調制器(MOD)合成兩個復數IF信號時，其中一個IF邊帶被消除。而由于I、Q通路的不對稱性，不會非常理想地抵消調制器的鏡頻。這種正交I F架構如圖1(B)所示，利用數字正交調制器和LO數控振蕩器(NCO)對I、Q基帶信號進行內插(系數R)，并調制到正交I F載波。然后，雙DAC將數字I、Q I F載波轉換成模擬信號，送入調制器。為了進一步增大對無用邊帶的抑制，系統還采用了帶通濾波器(BPF)。
零中頻發送器
圖1(A)所示的零中頻(Z I F)發送器中，對基帶數字正交信號進行內插，以滿足濾波要求，然后將其送入DAC。同樣，基帶將DAC的正交模擬輸出送至模擬正交調制器。由于將整個已調制信號轉換到L O頻率的R F載波，所以Z I F架構真正凸顯了正交混頻的“魅力”。然而，考慮到I、Q通路并非理想通路，如LO泄漏和不對稱性，將會產生反轉的信號鏡像(位于發射信號范圍圖1 無線發送器架構之內)，從而造成信號誤碼。多載波發瑕疵。
RF直接變頻發送器
圖1 ( D ) 所示R F直接變頻發送器中，在數字域采用正交解調器，LO由NCO取代，從而在I、Q通路獲得幾乎完美的對稱性，基本沒有LO泄漏。所以數字調制器的輸出為數字R F載波，送入超高速DAC。由于DAC輸出為離散時間信號，產生與DAC時鐘頻率(CLK)等距的混疊鏡頻。由BPF對DAC輸出進行濾波，選擇射頻載波，然后將其送至可變增益放大器(VGA)。
高中頻發送器
RF直接變頻發送器也可利用這種方法產生較高中頻的數字載波，如圖1(C)所示。這里，DAC將數字中頻轉換為模擬中頻載波，轉換之后利用帶通濾波器的選頻特性濾除中頻鏡頻。然后，將該需要的中頻信號送入混頻器，產生IF信號與LO混頻的兩個邊帶，經過另外一個帶通濾波器濾波，獲得需要的RF邊帶。
顯然，RF直接變頻架構需要最少的有源元件。由于采用帶數字正交調制器和NCO的FP GA或AS IC取代模擬正交調制器和LO，RF直接變頻架構避免了I、Q通道的不平衡誤差及LO泄漏。此外，由于DAC的采樣率非常高，更容易合成寬帶信號，同時可保證滿足濾波要求。
高性能DAC是RF直接變頻架構取代傳統無線發送器的關鍵元件，該DAC需要產生高達2GHz甚至更高的射頻載波，動態性能要達到其他架構提供的基帶或中頻性能。MAX5879就是一款這樣的高性能DAC。
[page]
利用MAX5879 DAC實現RF直接變頻發送器
MAX5879是一款14位、2.3G s p sRF DAC，輸出帶寬大于2GHz，具有超低噪聲和低雜散性能，設計用于R F直接變頻發送器。其頻率響應(見圖2) 可通過更改其沖激響應進行設置，不歸零(N R Z)模式用于第一奈奎斯特頻帶輸出。R F模式集中第二、第三奈奎斯特頻帶的輸出功率。歸零(RZ)模式在多個奈奎斯特頻帶提供平坦響應，但輸出功率較低。

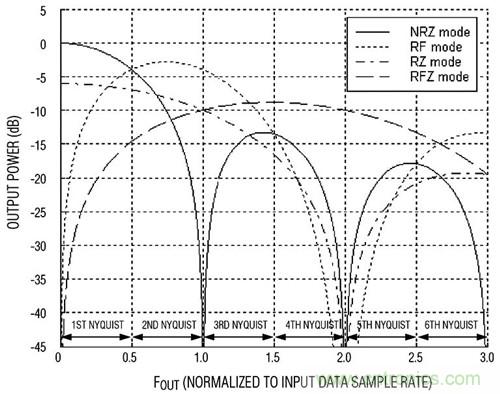

圖2：MAX5879 DAC的可選頻響特性
圖3：MAX5879 4載波GSM性能測試，940MHz和2.3Gsps(第一奈奎斯特頻帶)
MAX5879 性能測試表明：940M H z下，4載波GSM信號的交調失真大于74d B(見圖3)；2.1GHz下，4載波WCDMA信號的鄰道泄漏功率比(ACLR)為67dB(見圖4)；2.6GHz下，2載波LTE的ACLR為65dB(見圖5)。這種性能的DAC能夠支持多奈奎斯特頻帶中各種數字調制信號的直接數字合成，可作為多標準、多頻帶無線基站發送器的公共硬件平臺。
[page]
RF直接變頻發送器應用
MAX5879 DAC也可以同時發送奈奎斯特頻帶的多個載波。該功能目前用于有線電視下行發射鏈路，發送50MHz至1000MHz頻帶的多個QAM調制信號。對于該應用，R F直接變頻發射器可以支持的載波密度是其他發射架構的20～30倍。此外，由于單個寬帶R F直接變頻發送器取代了多個無線發送器，從而大大減小了有線電視前端的功耗和面積。
圖4：MAX5879 4載波WCDMA性能測試，2140MHz和2.3Gsps(第二奈奎斯特頻帶)

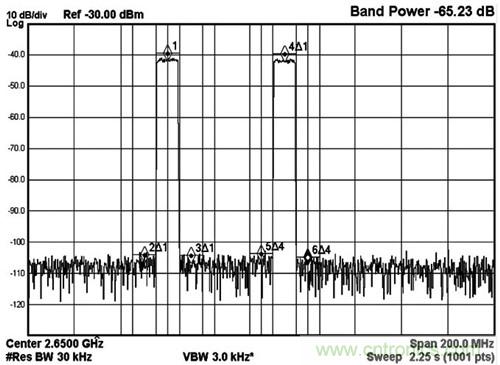

圖5：MAX5879 2載波LTE性能測試，2650MHz和2.3Gsps(第三奈奎斯特頻帶)
總結
基于RF DAC的發送器具有遠遠超出傳統架構的發射帶寬，而且不會損失動態性能，可利用FPGA或ASIC實現，省去了模擬正交調制器和LO合成器，從而提高無線發送器的可靠性。這種方案也大大減少了元件數量，多數情況下也會降低系統功耗。
