【導讀】很多工程師朋友都在問關于PCB設計中一些反射的問題，大家問的很多都是基礎理論上，但是對一些知識點不是很明白，就差一層窗戶紙沒有捅破。這里一位技術牛人就這些問題分享了自己關于PCB設計中關于反射的理解和經驗，幫助大家捅破這層窗戶紙。
寫在前面的話：
接下來小編還會繼續為大家奉獻上該專家基于PCB設計中關于反射的其他相關知識，有的還會結合實例，可能會需要時間整理，希望大家耐心等待！
自出道以來，接到了大量朋友的提問，很大一部分問題幾種在基礎理論上。很明顯大家都是有思考過的，對一些東西處于明白但又有點不明白的區間，還差一層窗戶紙沒有捅破。所以寫出這樣一篇文章，希望能幫助大家捅破這層窗戶紙。
接下來小編還會繼續為大家奉獻上該專家基于PCB設計中關于反射的其他相關知識，有的還會結合實例，可能會需要時間整理，希望大家耐心等待！
自出道以來，接到了大量朋友的提問，很大一部分問題幾種在基礎理論上。很明顯大家都是有思考過的，對一些東西處于明白但又有點不明白的區間，還差一層窗戶紙沒有捅破。所以寫出這樣一篇文章，希望能幫助大家捅破這層窗戶紙。
基礎理論篇幅較長，所以這一系列文章會分比較多期。
前言
在國外能碰到許多二三十年工作經驗的工程師，幫助他們溝通的工具不是PPT，不是仿真結果，不是測試結果，而是一張紙和一支筆。
很佩服他們可以用一張紙一支筆給你勾繪出一個電路，一條波形，一種debug的方案。曾有一個老工程師告訴我，當你用場的角度去理解電路上的器件的時候，一切將會變得簡單起來。
什么叫場的角度理解分立器件？在這個世界里，容抗是Xc=1/(2πfC) ，感抗是XL= 2πfL=ωL 。
這兩個公式中的f與ω指的不是我們的信號頻率，而是正弦波的頻率與角頻率。
在這里，我們要感謝偉大的讓•巴普蒂斯•約瑟夫•傅立葉——簡稱傅立葉，對，就是發明傅立葉變化的那個人。

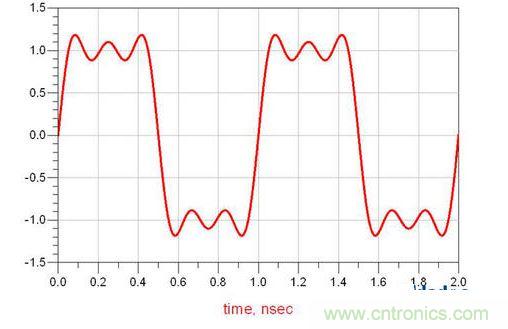

所以在大家眼中看到的信號是這樣的：

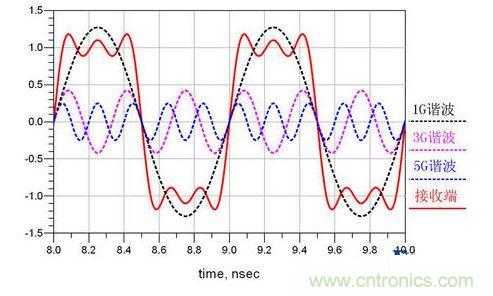

而在一個SI工程師的眼中看到的信號是這樣的：

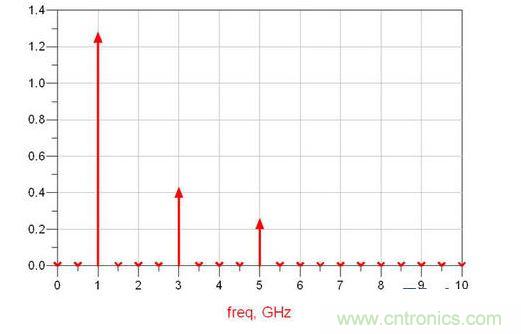

或者，這樣的：
當我們能將信號分解為一個一個正弦波來研究的時候，一切都變簡單了，可以量化了。在正弦波的世界中只有頻率f，幅度A，相位θ。
現在，我們可以愉快的用場來看這個世界了。
[page]
讓我們來思考下面這個問題：

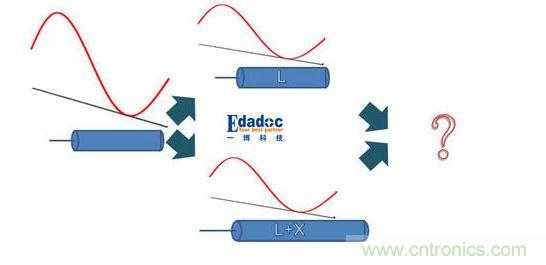

一個1V的正弦波在某岔路口分成了兩個大小相等的正弦波，兩條路通向同一個終點，但是一條路長為L，另外一條路長度為L+X，在終點的時候，這個正弦波變成了什么？

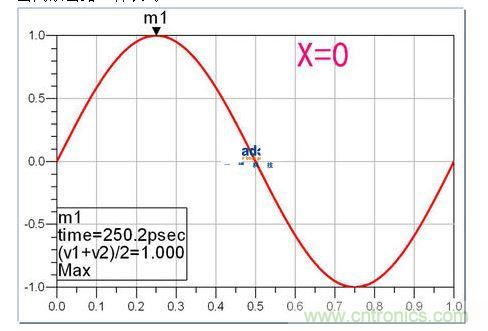

當兩條岔路一樣長時：
終點的信號和起點的信號沒有區別。

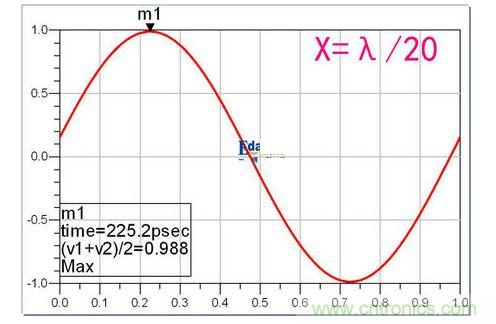

當一條路比另一條多二十分之一波長時：
區別也十分小吧？高速先生在這里特別打上了mark點。大家可以看到，終點的信號比起點的信號衰減了1.2%。
[page]
X更長，達到八分之一波長時：
這時候，衰減已經不需要打mark點也可以看出來了。

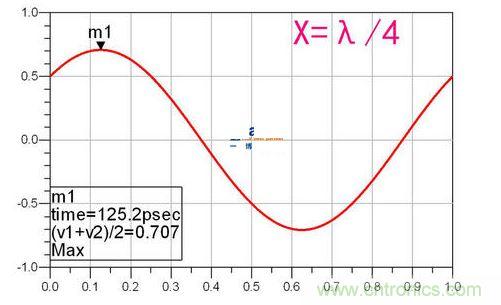

X再長一點，達到四分之一波長時：
30%的能量不見了！

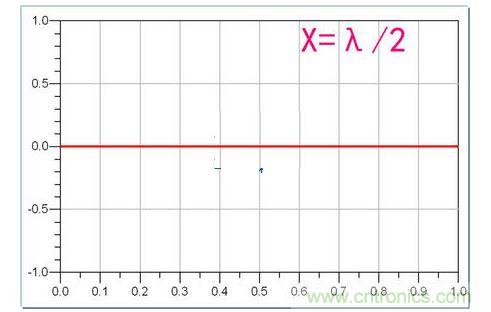

直到，X達到波長一半的長度：
好慘，完全陣亡。
