如今，現代化會議室的音頻裝置面臨的主要障礙之一是需要將各種輸入/輸出傳感器連接到主音頻控制臺。通常是在每個節點使用單獨的點對點屏蔽電纜來實現，但這種做法非常繁雜，且仍然需要在每個節點提供單獨的外部電源。除了做法繁雜之外，這些電纜還攜帶模擬音頻信號，易受明顯的頻率下降影響，特別是在長距離安裝，或者在使用經濟型電纜選項時。
適用于汽車音頻總線A2B®的收發器芯片通過單根非屏蔽雙絞線(UTP)電纜支持多通道數字音頻。多個收發器節點可以采用菊花鏈連接，除了傳輸高保真數字音頻之外，A2B總線還可以為由總線供電的遠程節點傳輸直流電源。圖1所示為A2B收發器的功能框圖。

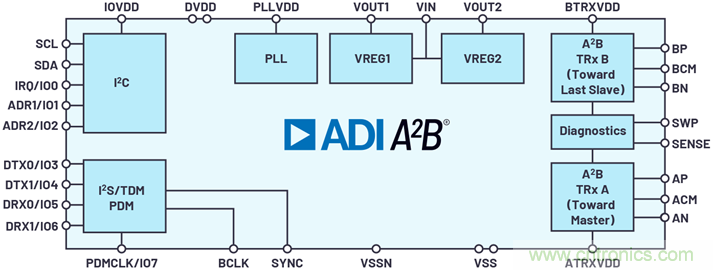

圖1.A2B功能框圖。
雖然A2B收發器技術主要是為了解決汽車應用中繁雜的音頻電纜問題，但毫無疑問，它也是一種更通用的音頻傳輸方法，具有廣泛的應用潛力。在汽車領域之外， A2B 技術還可用于會議室系統中。在現代會議系統中，為了實現一系列DSP功能，例如波束成型、主動降噪或回聲消除，需要在會議室內布置多個麥克風，有時候是多個揚聲器。另一種可能的應用是在公共禮堂、集會，以及需要同步實時翻譯的場合。在大型會議室內，真正限制A2B 應用的因素是單根總線中的電纜總長，一般限制為40米。

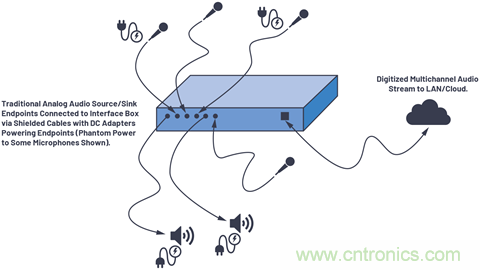

圖2. 會議室內的傳統音頻裝置。
在這些應用中，A2B收發器可用于簡化遠程音頻節點的布線，同時提供一種帶可選電源分配的出色數字傳輸方法。如圖2所示，之前連接這些遠程音頻節點的方法是使用屏蔽電纜，由每個線對單向傳輸一個模擬信號，并通過直流適配器單獨提供電源。同時，使用A2B的單根雙絞線可以傳輸最多32個上行和/或最多32個下行高保真數字音頻通道和總線電源，如圖3所示；使用16位數據 時，總線中的通道不得超過50個。與傳統的模擬方法相比，如果在會議系統中部署所需的A2B功能，確實能帶來很多優勢，包括簡化布線、添加雙向高保真數字音頻功能等。

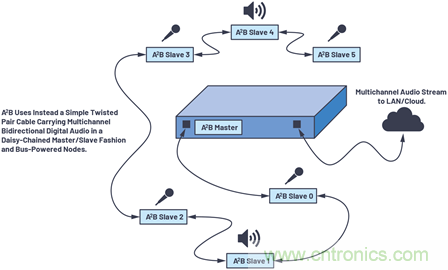

圖3. 將A2B用在會議室內的音頻裝置中。
A2B收發器同步連接多通道芯片間音頻(I2S)，可在節點之間15米的距離，以及在所有節點總長40米的電纜內傳輸脈沖編碼調制(PCM)數據。它還將 I2S的同步、時分復用(TDM)特性擴展到連接多個節點的系統，其中每個節點都會獲取數據或提供數據，或者兩者兼?zhèn)洹３纛l內容外，該數據還包括控制功能；例如，A2B 收發器芯片上的GPIO（一個典型的A2B收發器上最多支持7條GPIO線路）可以連接到麥克風節點的LED上，并且可由主機遠程開關，以指示有活動的（實時）或無活動的（靜音）麥克風。
A2B總線是一種單主機、多從機系統，主控制器中的收發器用作主機。主機節點為所有從機節點生成時鐘、同步和幀使能信號。主機A2B 芯片可通過控制總線(I2C)編程，實現配置與回讀。A2B數據流中內置該控制總線的擴展版本，可以直接訪問從機收發器的寄存器和狀態信息，并實現跨距離I2C-到-I2C通信。系統通電后采用搜尋發現機制，識別各個節點，并且構成TDM結構要求。所有從機節點按照從機0一直到系統中最后一個可用從機的順序依次發現。發現了所有的從機節點之后，對每個節點進行初始化，以便進行同步數據交換。圖4所示為具有四個節點的簡單A2B系統示例。主機程序在每個節點中注冊，以控制A2B總線上的數據流量。在本例中，將從機節點0和N上來自數字麥克風和ADC的數據傳輸?shù)街鳈C(jī)節點，同時將來自主機節點的揚聲器數據傳輸?shù)綇臋C(jī)節點1上的DAC。如本例所示，A2B收發器也包含一個多通道PDM接口，用于直接連接脈沖密度調制的麥克風陣列。
圖4. 包含4個節點（一個主機節點，三個從機節點）的簡化型A2B系統。
每個從機節點的音頻通道數量可以單獨配置，最多32個上游通道和最多32個下游通道。可以使用8、12、16、20、24、28或32位的數據插槽來匹配I2S/TDM數據字的長度，但是所有節點必須使用相同大小的slot。上游和下游可以選擇不同的slot大小。此外，12位、16位或20位槽大小可以選擇性地通過A2B總線傳輸16位、20位 或24位I2S/TDM字長的壓縮數據。音頻采樣頻率(fSYNCM)可以設置為44.1 kHz至48 kHz，所有節點同步采樣數據。從機節點支持1× (48 kHz)、2× (96 kHz)或4× (192 kHz)采樣速率(fS)，每個從機節點可單獨配置。為了在從機節點上支持2倍和4倍采樣速率，主機節點必須在連接至主機的1× fSYNCM接口使用I2S/TDM 數據通道2倍和4倍的通道。A2B收發器還包括可靠的誤差檢測功能，通過16位CRC來檢查控制數據和狀態數據。A2B收發器的另一個重要功能是故障診斷，收發器可以檢測A2B電纜何時高壓短路、接地短路、電纜短路、電纜反向或存在開路連接。
在總線供電系統中，外設電源電流消耗會直接影響到系統中的其他節點。重要的是，始終保持在熱封裝限值內，且不超過任何A2B總線節點的IVSSN和VIN的規格限值（內部開關在1.2 Ω IVSSN限值時為300 mA/100 mA，由收發器型號決定；最高提供9 V輸入電壓VIN）。A2B收發器芯片的數據手冊提供豐富的功率預算計算示例，圖5所示為一個由總線供電的系統的模型。

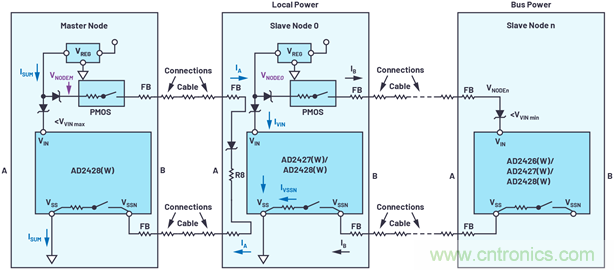

圖5.包含本地供電和由總線供電的從機的系統的直流電源模式。
雖然一根基本的雙線電纜足以支持A2B操作，但正確選擇電纜和連接器則有助于其滿足行業內常見的更嚴格的EMC測試要求。需要選擇合適的電纜，以便除了典型的光譜輻射范圍之外，還能提供出色的電氣性能，以免在通信頻率諧波下發生差分-共模轉換。
多種評估板可選擇，使得工程師在設計之前進行，全面測試和評估A2B器件的性能。以下是ADI提供的一些評估板的示例。

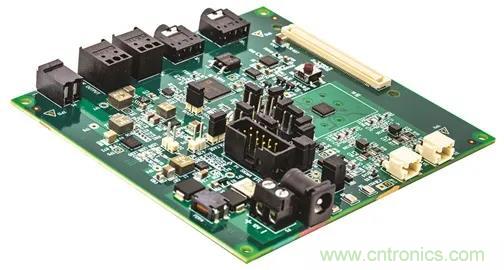

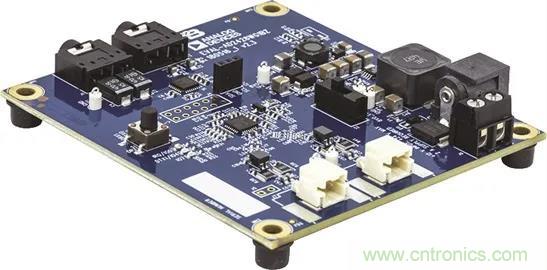

圖6. EVAL-AD2428WD1BZ, A2B主機或本地電源從機模式(I2S/TDM 、3個PDM麥克風）。

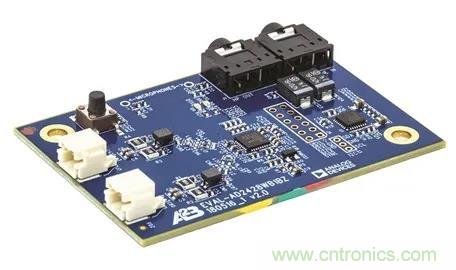

圖7.EVAL-AD2428WB1BZ，由總線供電的A2B從機節點(I2S/TDM、2個PDM麥克風）。

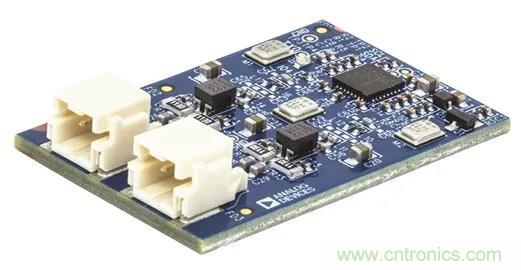

圖8. EVAL-AD2428WC1BZ,由總線供電的A2B從機節點（無I2S/TDM、4個PDM麥克風）。
圖9. EVAL-AD2428WG1BZ，本地電源供電的 A2B從機節點(I2S/TDM、無PDM麥克風）。

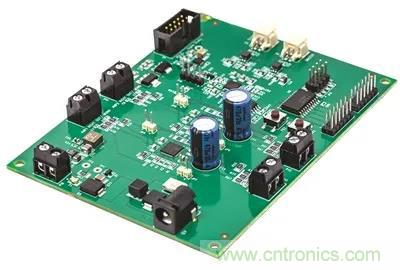

圖10. ADZS-AUDIOA2BAMP, A2B D類放大器模塊。

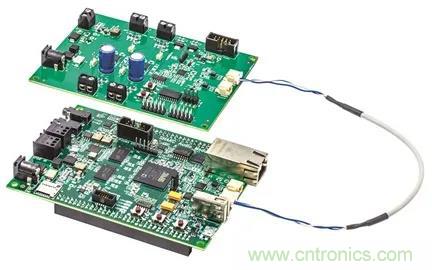

圖11. SHARC®音頻模塊：適合音頻應用的擴展硬件/軟件平臺。
