【導讀】近日，TDK開發出尺寸僅7.85×2.70×2.70mm應答器線圈，新型應答器線圈采用TDK獨有的結構設計以及在材料技術方面培養的鐵氧體作為磁性材料，實現了較以往產品相比更加小型化、電感值更高的特點。該產品將作為汽車的胎壓監測系統用天線線圈。
TDK株式會社開發出與以往產品相比，尺寸更小型化的應答器線圈，其外形尺寸為L:7.85×W:2.70×H:2.70（mm）。該產品將作為汽車的胎壓監測系統（TPMS）用天線線圈，從2013年8月起開始量產。

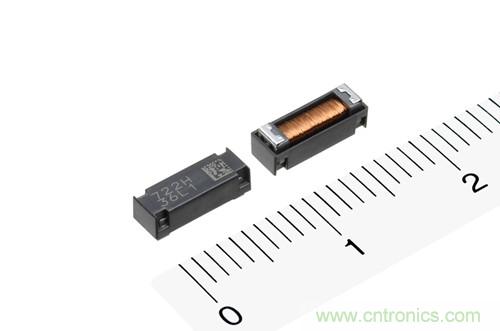

圖：TDK新型應答器線圈，體積更小電感值更高
新型應答器線圈通過采用TDK獨有的結構設計以及在材料技術方面培養的鐵氧體作為磁性材料，實現了較以往產品相比更加小型化、電感值更高的特點。這也彌補了小型化帶來的感度特性下降，實現了與以往產品相同的感度特性，與此同時，也能夠?qū)?yīng)對于寬范圍電感值的要求。
通過線圈繞線與外部電極的激光焊接繼線，面對高溫環境和機械式的碰撞、振動、掉落等情況也實現了高可靠性，同時通過箱體結構，使得自動封裝成為可能。車載支持方面，也可作為無鑰匙進入系統和發動機防盜鎖止系統的天線線圈使用。
隨著新系列的加入，面向車載用途的TDK/EPCOS應答器線圈的產品陣營得到了進一步的擴充。
TDK新型應答器線圈主要應用
胎壓傳感器用收發線圈
無鑰匙進入系統、發動機防盜鎖止系統用收發線圈
TDK新型應答器線圈主要特點
通過小型化，節省封裝面積

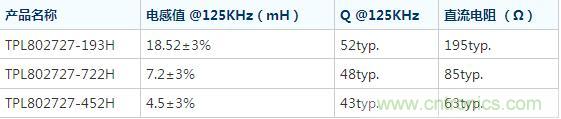

TDK新型應答器線圈主要參數
