【導讀】AVR系列單片機都帶有異步串行接口，而我們現在學習的ATmega64更是有兩個串口。我們知道單片機的電平一般都是TTL電平，而計算機的串口是RS-232電平，這兩種電平不能互相匹配，所以如果將這兩種電平互聯，需要一個電平轉換電路，本實例中使用常用的MAX232芯片，它實現RS-232電平和TTL電平的互換。
AVR系列單片機都帶有異步串行接口，而我們現在學習的ATmega64更是有兩個串口。我們知道單片機的電平一般都是TTL電平（關于TTL電平與 CMOS電平等其他電平的區別，我們以后單獨詳解），而計算機的串口是RS-232電平，這兩種電平不能互相匹配，所以如果將這兩種電平互聯，需要一個電平轉換電路，本實例中使用常用的MAX232芯片，它實現RS-232電平和TTL電平的互換。
在MAX232的數據手冊中，有這個芯片的典型連接電路，我們直接采用這種電路即可。關于MAX232的連接電路，其實非常簡單，我們只要記住4電容（或 5電容）就可以了。這里的4電容指的是電路中只需要連接4個電容就可以；至于5電容，多出來的那個電容是連接VCC和GND之間的電容，這個電容可以不接，但是從考慮電源的穩定性上來說，建議接上。至于電路中電容大小的選擇可以參考數據手冊，需要注意的是這里要用無極性電容（不區分正負極）。電容值一般有三種選擇0.1uF、1uF、10uF.電容值的大小會影響到端口的驅動能力，電容大，驅動能力強，電容小，驅動能力弱。通常使用1uF的電容就足夠了。

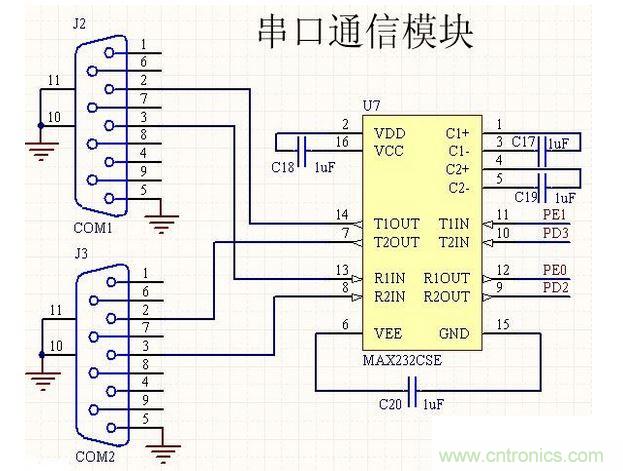

RS-232串行通信電路圖如下所示：
