【導讀】以下分別詳細地為大家介紹二階壓控低通濾波器、單位增益二階壓控低通濾波器、二階低通濾波器的對比分析。
1 二階壓控低通濾波器

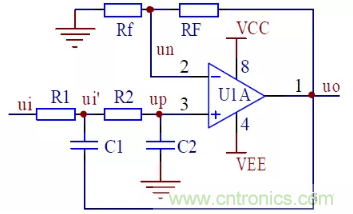

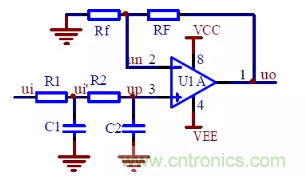

二階壓控低通濾波器電路如圖所示，由R1、C1 及R2、C2 分別構成兩個一階低通濾波器，但C1 接輸出端，引入電壓正反饋，形成壓控濾波器。

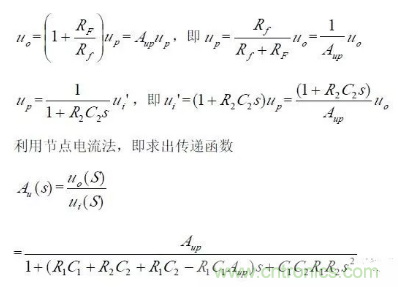

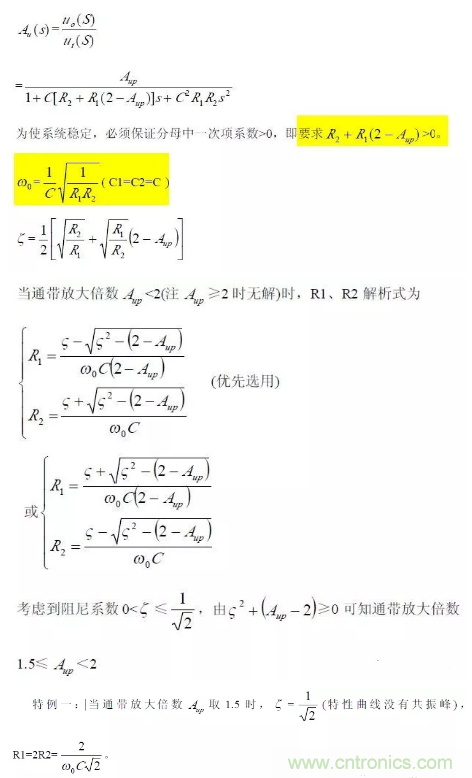

(1) 傳遞函數

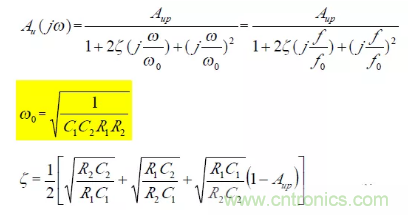

(2) 頻率特性
可見該低通濾波器特點是阻尼系數ζ 由電阻R1、R2，C1、C2 的比決定；而固有頻率ω0與R1、R2、C1、C2 具體數值有關，即ω0與ζ 獨立可調，互不影響。

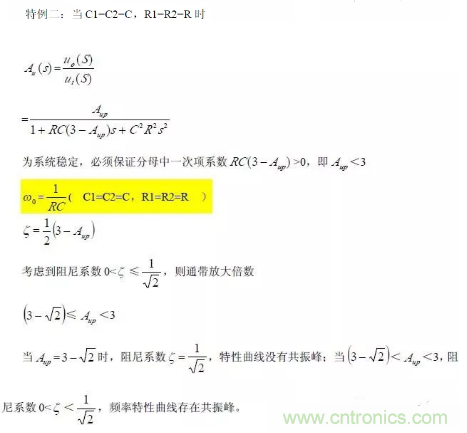

(3) 參數選擇
為方便參數匹配，考慮到標稱電容種類較少，一般選擇C1=C2=C。通過選擇不同的R1、R2 滿足特定的固有頻率ω0 、ζ 。
2單位增益二階壓控低通濾波器
對于二階壓控低通濾波器來說，當通帶放大倍數Aup =1(單位增益)時，圖所示電路變?yōu)閳D所示，其中RF=R1+R2。

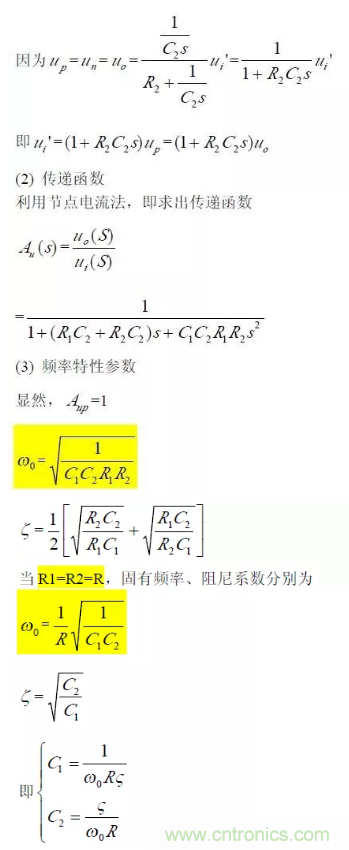

(1) 基本關系
(4) 參數選擇
在固有頻率ω0 、阻尼系數ζ 已知情況下，設計步驟如下：
3二階低通濾波器

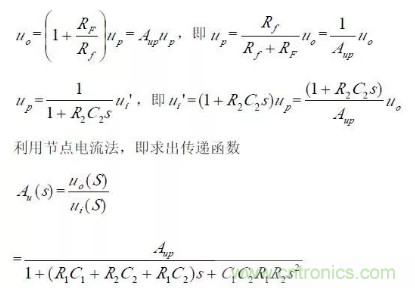

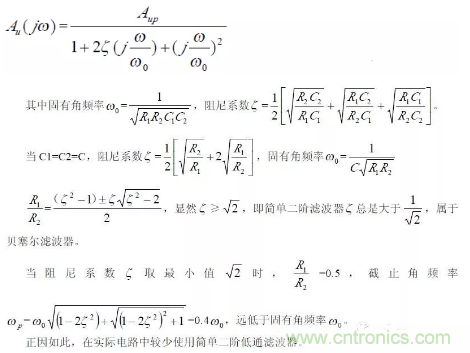

(1) 傳遞函數
(2) 頻率特性

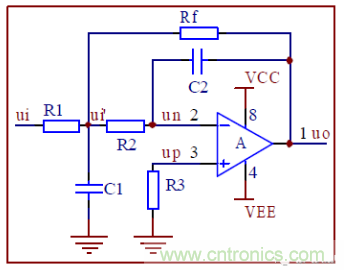

4無限增益多路反饋低通濾波器

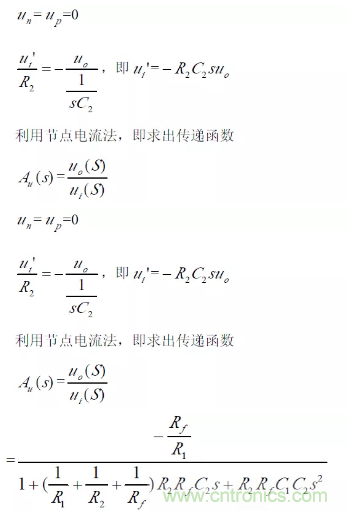

(1) 傳遞函數

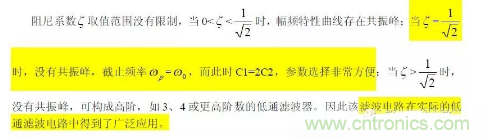

(2) 頻率特性
