高性能電阻器在電源設計中的幾種用途

發布時間:2018-05-03 來源:Phil Ebbert 責任編輯:wenwei

【導讀】幾乎所有電源設計中的電阻選擇都有不同的特性優先級和性能要求,包括需要能夠處理高電壓、大電流和高功率的電阻器,以及需要低容差的電阻器。本文將重點介紹如何使用電阻來調節電源輸出并保護電源不出故障。

市場上有各種各樣的供電電源,這些電源設計中采用的多種電阻器更是大大拓展了選擇范圍。為明確起見,本文所涉及的電源是指具有高達幾千伏固定直流輸出的電源設備。

無論何種應用,電源設計人員都必須了解所適用領域的具體安全或環境規定,以及實際的電氣性能。本文將重點介紹如何使用電阻來調節電源輸出并保護電源不出故障。

電源的分類通常取決于輸入是交流還是直流,以及使用何種類型的調節方式來提供正確的直流輸出,通常是開關模式或線性模式。

工頻線電壓通常為AC-DC電源供電,而電池或任何其它直流電源則提供DC-DC供電。這些DC-DC轉換器使用開關模式技術將輸入電壓調節為更高(升壓)或更低(降壓)的輸出電壓。

現成的電源適于許多市場和常規用途,但在某些情況下需要定制設計。

線性穩壓器

要了解組件在電源中的作用,有必要了解電源工作的基本原理。許多工程師都記得設計一個如圖1所示的電路。該電路使用齊納二極管為負載(R2)提供恒定電壓。R1用于提供最小電流以保持齊納二極管處于恒定擊穿狀態,并提供負載電流。

高性能電阻器在電源設計中的幾種用途

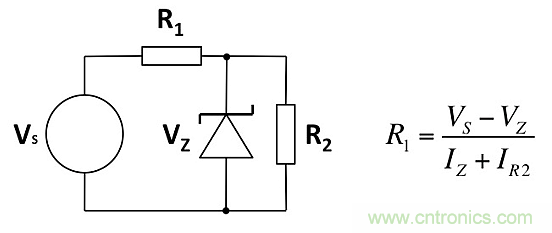

圖1:一個簡單的齊納二極管穩壓器電路。

此類系統適用于功率較低且供電電壓和負載都相當穩定的電路。如果負載電流降低或電源電壓突然增加,則可能會超出齊納二極管的額定功耗。這種電路中的電阻很容易選擇,只要其額定功率符合齊納二極管和負載的組合功率要求即可。

對于供電電壓或負載可能變化的電源,串聯設計可以使用傳輸晶體管(pass transistor),這將確保負載電流穩定,并可將電壓輸出降低到所期望的范圍。

圖2示出了這種電路。這些設計通常使用IC或低壓差(LDO)穩壓器來調節負載電源。由R1和R2形成的分壓器感測并設置相對于參考電壓的電壓輸出。如果電路具有固定輸出,則分壓器位于內部;對于其它應用,可以在外部放置一兩個電阻。

選擇電阻值以提供所需的比率,最重要的考慮因素是精度。如果比較器電路具有高增益和高輸入阻抗,則可以使用圖1中的公式輕松計算最差情況下的數值,首先選R1最大值和R2最小值,然后選R2最大值和R1最小值。這些計算可顯示出與期望輸出的最大電壓偏差。

開關電源

由于串聯的傳輸器件和負載都會消耗能量,線性電源可能效率比較低。隨著負載上壓降的增加,效率會更低。

高性能電阻器在電源設計中的幾種用途

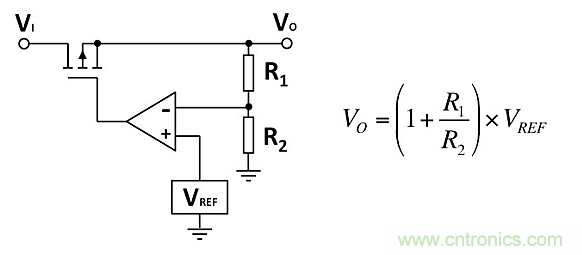

圖2:線性串聯穩壓器簡圖。

為提高效率,設計師經常使用另一種電源拓撲結構。開關電源(SMPS)采用未經調節的輸入直流電壓,并以高頻率(10kHz至1MHz)進行切換。占空比決定整流和平滑后的直流輸出電壓。

SMPS輸出的調節也使用分壓器,但是要調節開關頻率和占空比。通過避免線性穩壓器壓降帶來的損失,SMPS可實現高達95%的效率。由于高頻變壓器和濾波器/儲能電容器尺寸要小得多,SMPS也可能比類似功率的線性AC-DC電源設計更緊湊。

SMPS的主要缺點是它要求必須有最小負載,空載狀態可能會損壞電源。為避免這種情況,設計人員經常使用一個功率電阻作為假負載。如果主負載斷開,該電阻器可以用于吸收最小的特定負載電流。當然,假負載電阻也會有功耗,從而影響整體電源效率,因此在選定電阻時需要考慮這個因素。規避該問題的另一種方法是當負載開路時在輸出端使用分流電阻。出于安全目的,SMPS設計也會采用其它電阻器。低阻值、高功率電阻器通常可防止過壓情況。而限流設計則可防止短路。

此類開關技術也可以用于DC-DC轉換器設計,將直流電壓的一個值調節為另一個值。降壓轉換器在工作原理上非常類似于前述的SMPS設計。升壓轉換器則使用電荷泵技術輸出比輸入端更高的電壓。這兩種技術都使用類似方法來調節輸出電壓并提供電路保護。

電阻器在電源設計中的其它用途

放電電阻器主要用于對電路中的電容器進行放電。它們與負載并聯,在AC-DC和DC-DC轉換器中分別用于對平滑電容器和儲能電容器進行放電。電源關閉后,電容器保持充電狀態,有可能對用戶造成傷害,因此需要放電。當為這項任務選擇電阻時,需要權衡兩點:它們應具有足夠高的阻值,以便當電路工作時耗電很少;為給電容器快速放電,其阻值又要足夠低。

浪涌限制電阻器可以限制AC-DC電源在初次接通并且儲能電容器充電時可能引起的浪涌電流量。這些電阻通常阻值很低,并且與交流電源線串聯。對于更高功率的電源,通常使用負溫度系數(NTC)電阻器來達到這一目的。這些電阻的阻值隨自身發熱而下降。使用此類電阻器的一個缺點是在工作期間溫度必須保持恒定以確保維持為低阻值。第三種方案是使用脈阻(pulse-resistant)電阻器,這些電阻器的功率通常以焦耳為單位。它能比采用瓦為單位的正常持續功率標度更好地表述其功能。

平衡電阻器用于在使用多個電源時調制負載電流。通常,與使用單個高功率大電源相比,并聯設置使用多個DC-DC轉換器可以更便宜、更節能、更緊湊。在設計此類電路時,不能簡單地將輸出連接在一起,必須采用一個方法來確保平均分擔負載。圖3顯示RSHARE電阻填平了轉換器輸出之間的余差。

高性能電阻器在電源設計中的幾種用途

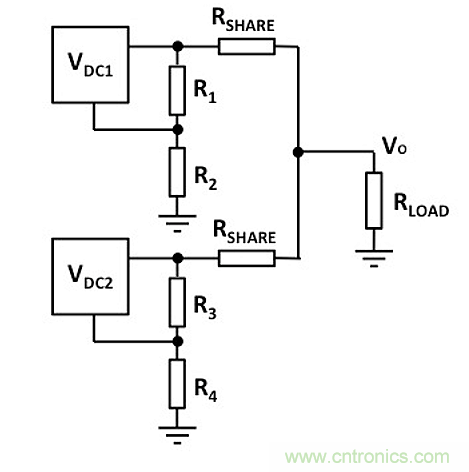

圖3:平衡電阻在DC-DC轉換器之間分擔負載。

這種負載分擔方法也用于其它類型的電源設計,特別是那些使用功率晶體管的設計。并聯多個晶體管為負載供電,負載分配電阻在串聯中使用。

另一種需要平衡的場合如圖4所示。在這種情況下,儲能電容器與直流電源輸出串聯。電解電容器的漏電流起的作用類似于跟電容器并聯的電阻,如圖中的RL1和RL2。這些阻值可能會有相當大的變化,并且由于它們在整個輸出端起分壓器的作用,可能會導致電容器兩端的壓差超過電容器額定值。匹配的電阻器RB1和RB2抵消了這種效應。

高性能電阻器在電源設計中的幾種用途

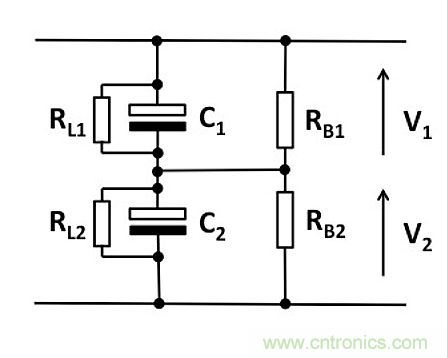

圖4:平衡電阻器確保輸出電容器兩端的電壓相等。

高壓分壓器用于向調節電路提供反饋。這些電阻器通常還有其它次要作用,例如監測除顫器中的高壓電源,以及為儲能電容器充電并在期望的充電電平下關斷電源。

高電流檢測用于測量供電電流。這種測量方法采用分流電流表原理,需要串聯一個低值電阻,并測量其上的壓降以計算電流大小。此類電路設計必須綜合考慮電阻的選擇,一方面要求低阻值以最大限度地減少發熱和功耗,另一方面又要求高阻抗以便于測量。

總結

幾乎所有電源設計中的電阻選擇都有不同的特性優先級和性能要求,包括需要能夠處理高電壓、大電流和高功率的電阻器,以及需要低容差的電阻器。通常還需要電阻具有特定的屬性,如浪涌抑制能力或負TCR等。

本文轉載自電子技術設計。
