【導讀】隨著各種智能便攜設備功能越來越豐富，設備功率消耗越來越大，各種輸入/輸出和傳感器等外設對功耗的要求越來越高，急需體積小巧且能支持大電流的降壓轉換器產品來滿足市場需求。SGM62180就是為滿足此類應用需求而設計。獨特的上管峰值電流模式結合恒定關斷時間控制模式，可以很好的解決動態、功耗及產品尺寸問題；雙相結構加之高達2MHz的開關頻率，使得電感尺寸得到很好的優化；無自舉電容的解決方案，外部電路極其簡單，為便攜設備節省了外圍空間。
SGM62180是一款雙相同步降壓轉換器。輸入電壓4V至15V，輸出電壓0.9V至6V，最大持續6A輸出電流，典型靜態工作電流28μA；PWM模式下輸出電壓精度在±1%；輕載高效，可以有效提升小電流的工作效率；外部可調節的軟啟動功能可以有效減少啟動過程中對輸入電源的沖擊；短路打嗝模式實現過流保護，有效保護輸入和輸出不受損傷；同時擁有自恢復過溫保護功能。

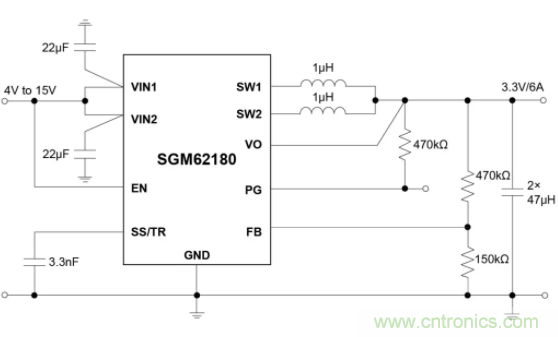

圖1 SGM62180典型應用電路
● SGM62180典型特征
● SG Micro Corp
● 4V至15V寬輸入電壓范圍
● 集成27mΩ和21mΩ的MOSFET，用于3A連續輸出電流
● 2.8μA關斷電流，28μA靜態電流
● 外部電容可調節軟啟動時間
● 獨特的上管峰值電流模式結合恒定關斷時間控制模式
● 內部PWM和脈沖跳躍模式
● 內部回路補償
● 過電流保護
● 短路打嗝保護
● 熱關機
● -40℃至+125℃工作溫度范圍
● WLCSP-3.1×2.1-24B綠色封裝
SGM62180核心特點
● 雙相降壓轉換器，有效減少對輸入電源的電流沖擊，持續輸出電流達6A，滿足各種便攜設備對大電流的需求。適用于平板、手機、筆記本電腦等應用場景。雙節鋰電池通過SGM62180對系統側進行供電，雙相供電有效減少單次開關對前級電源或者鋰電池的電流沖擊。
● 內置BOOT驅動電路，外圍電路不再需要自舉電容，設計簡單，不再擔心電容虛焊破損等問題。
● 輸入工作電壓15V，支持雙節電池應用；電路高效，降低額外能耗；雙相設計有效減少輸出紋波。
● 支持100%占空比，支持輸入電壓接近輸出電壓的場景，在輸入電壓波動比較大的瞬間，可以避免輸出大幅度變化。

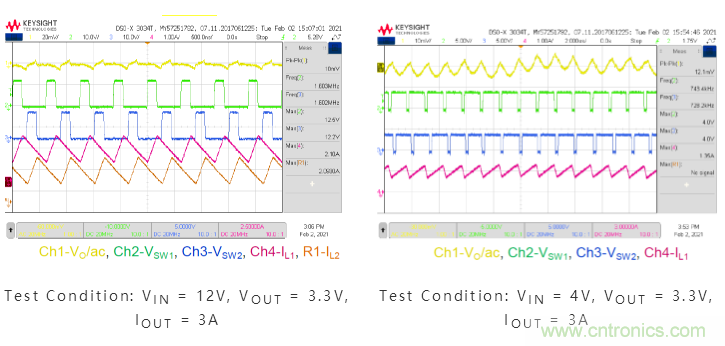

圖2 SGM62180紋波測試

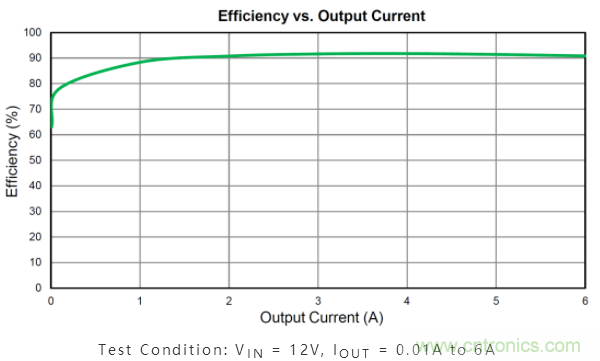

圖3 SGM62180效率曲線
