從內燃機 (ICE) 過渡到電動汽車 (EV)，需要至少新增五個電氣/電子/可編程電子 (E/E/PE) 系統。圖 1 描繪了電動汽車中的這些系統。

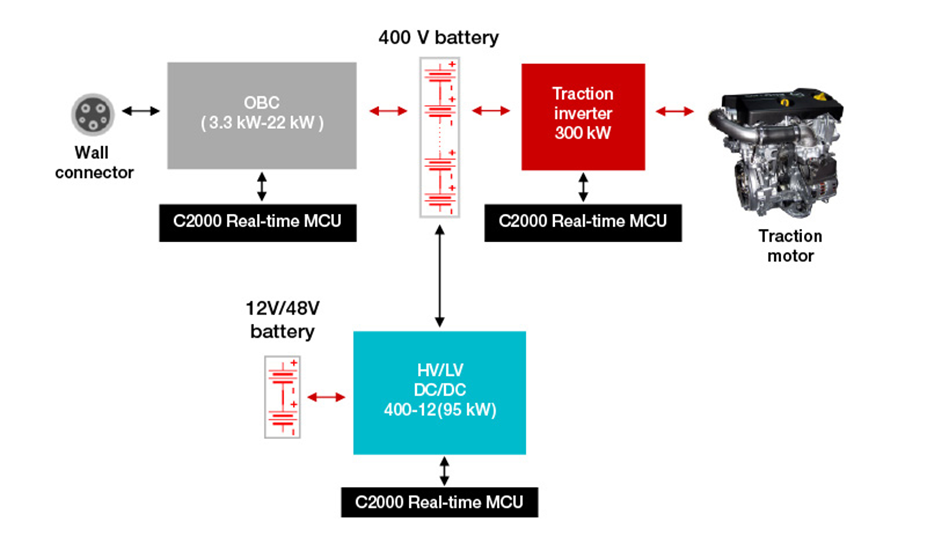

圖 1：典型電動汽車動力總成方框圖
為了實現零尾氣排放并減少對化石燃料的持續依賴，電動汽車開始在充電站“補充能量”。這些電動汽車充電站可使用太陽能和風能等可再生能源轉化成電能，從而增加電動汽車對環境的積極影響。車載充電器與高壓電池形成一個功能單元，確保快速、高效充電，同時保護電池免于過度充電。國際標準化組織 (ISO) 6469 第 1、2 和 3 部分描述了上述及其他安全要求 – 該標準負責制定道路電動車輛高壓電氣系統的安全要求。
電動汽車中的所有電子控制單元 (ECU) 都需要一個由高壓/低壓直流/直流轉換器充電的 12V 電池，這有助于在低壓 (12V) 電池和高壓（400V 或 800V）電池之間實現電隔離。逆變器和電機（推進電機）為受控運動提供扭矩。具有高功率密度且非常緊湊的永磁同步電機通常部署在電動汽車推進電機中。在較低功率級別下，異步電機在電動汽車中的使用有限。該高壓/低壓直流/直流轉換器的功能安全特性可幫助確保在電動汽車運行時充分發揮所有 ECU 功能，ISO 26262:2018 也對電動汽車牽引逆變器 (EVTI) 進行了概述。
例如，對于裝有 ICE 的車輛，半導體元件的工作時間（或通電小時數）在 8,000 到 10,000 小時之間。而在電動汽車中，這會增加到 30,000 小時或更多。這是因為，半導體元件不僅在車輛行駛時，而且在車輛充電時都必須保持通電。這種功率值會帶來一定的影響，例如，影響 ISO 26262 中隨機硬件故障概率指標的計算，還需要工程師開發一種元件發生危險故障或時基故障的平均概率要低五倍的系統。
在電氣化動力總成中，C2000實時微控制器 (MCU) 通常負責功率變換并與連接到總線的通用 MCU 通信，實現更高級別的安全性，如圖 2 所示。

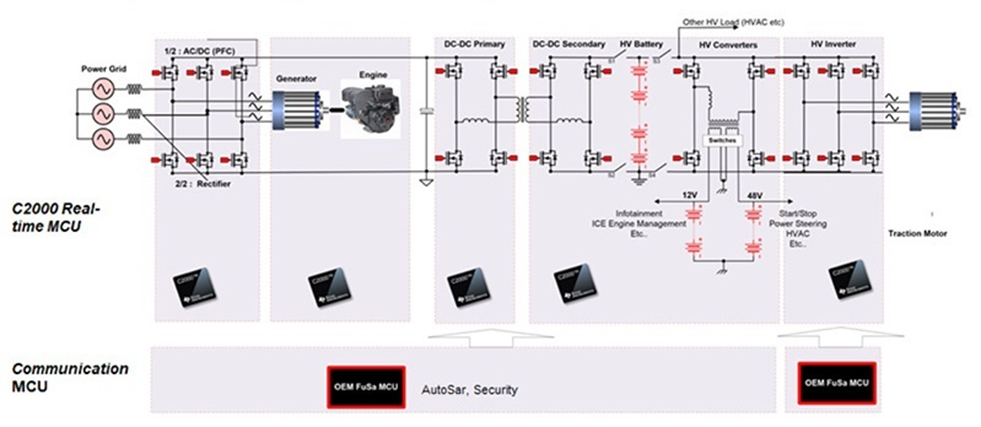

圖 2：電氣化動力總成系統中的 C2000 實時控制
通常在無線升級中，您可能仍要考慮通信 MCU 和 C2000 實時控制器之間進行加密通信。在上述情況下，您需要評估威脅級別并確定系統級別的安全策略，從而充分利用 C2000 實時 MCU 提供的各種信息安全機制，如圖 3 中所列。

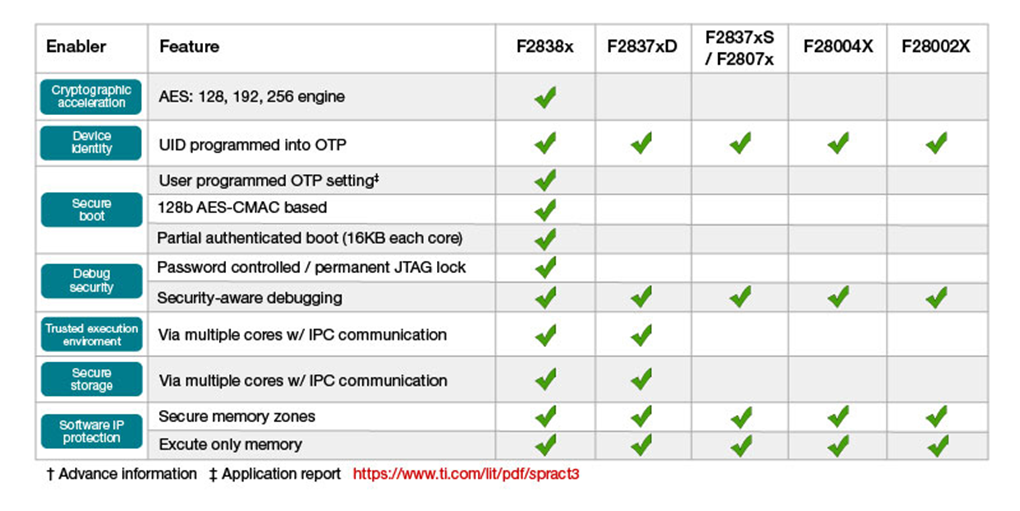

圖 3：C2000 支持的安全機制狀態
支持這些信息安全機制的一些技術特性包括：
●可保護內存塊。
●總線主控器（例如 C28x 中央處理單元 (CPU)、控制律加速器和直接存儲器存?。┑拇鎯ζ鲄^域所有權。
●對某些存儲器區域提供僅執行保護（在引導只讀存儲器中具有可調用的安全復制和安全循環冗余校驗軟件應用程序編程接口功能）。
●在從安全存儲區域（也稱為安全聯合測試行動組）執行代碼時，通過調試端口和邏輯保護 CPU 免于不當訪問。
●每個產品具有唯一標識。
●用于 128 位高級嵌入式標準 (AES) 加密的硬件加速引擎。
●安全啟動。
結語
由于電力驅動或電壓轉換器必須具有功能安全、高壓安全、高能效和成本效益，因此挑戰和復雜性呈指數級增加。使用 C2000 實時 MCU 進行設計時，電動汽車充電設計人員可選擇使用滿足所有這些要求的單個器件來解決這些挑戰。
（來源：德州儀器，作者：本技術文章系與 Prometo 功能安全和網絡安全高級顧問 Jürgen Belz 共同編寫。)
