【導讀】在傳統開發流程中，連接器設計好后便直接進行開模打樣，再對連接器樣品進行參數測試。樣品測試NG再進行方案優化。這個過程大大的增加了開發成本。基于這方面的考慮，在連接器的開發中引入CAE模擬分析是相當重要的。它可以在理論上指導連接器各項參數的設計，在設計前期使連接器方案達到最優化。
前言
在傳統開發流程中，連接器設計好后便直接進行開模打樣，再對連接器樣品進行參數測試。樣品測試NG再進行方案優化。這個過程大大的增加了開發成本。基于這方面的考慮，在連接器的開發中引入CAE模擬分析是相當重要的。它可以在理論上指導連接器各項參數的設計，在設計前期使連接器方案達到最優化。
連接器是一種接觸件，是電子設備信號傳輸的直接載體，具有把信號從連接器的輸入端傳送到輸出端的作用，其接觸性能的可靠與否，直接影響信號的傳輸。插拔力是連接器接觸性能的重要指針之一，插拔力分為插入力和拔出力。
案例

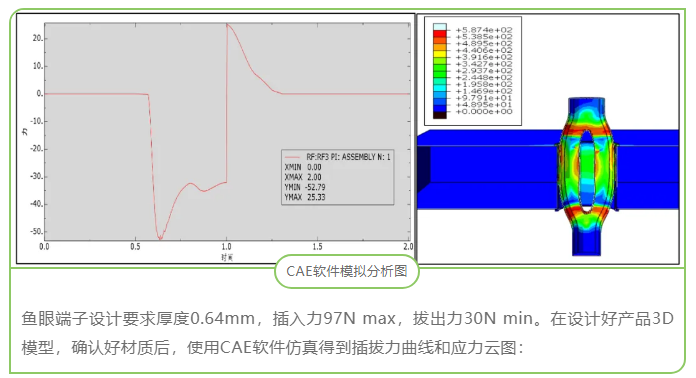

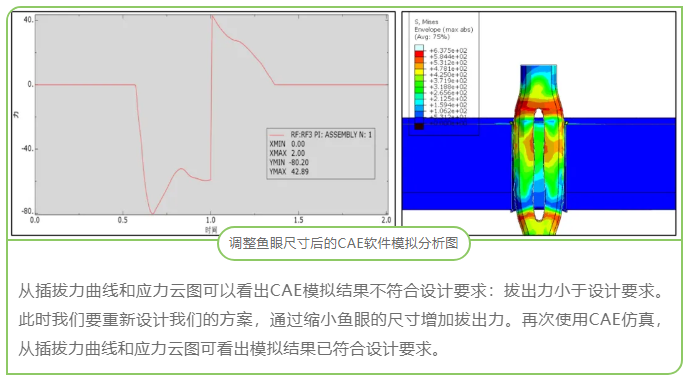

作為一家領先的連接器制造商，Greenconn（格康）很早便在連接器開發中引入了CAE模擬分析，能在前期分析產品的插拔力參數，從而優化產品設計。下面以Greenconn（格康）的魚眼連接器開發案例來說明CAE在開發中的運用。

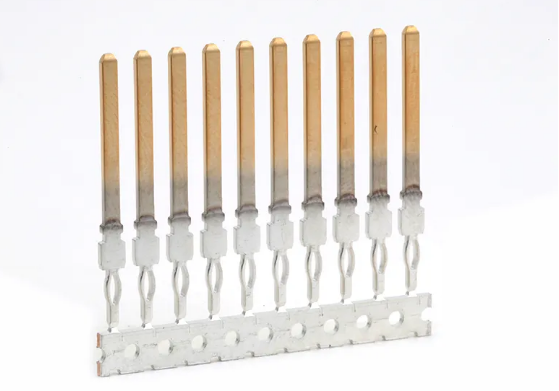

魚眼端子是通過將魚眼孔設計成中間寬、兩端窄的形狀，使得彈性部的截面并不是處處相等，這不僅能夠保證魚眼端子能比較輕松的插入，且能夠保證魚眼端子插入后與導電插孔形成良好的連接而不會輕易從導電插孔中脫出。這也使得其與PCB板的導電插孔配合連接更加牢固、信號傳送更加可靠、使用壽命更長。
結論

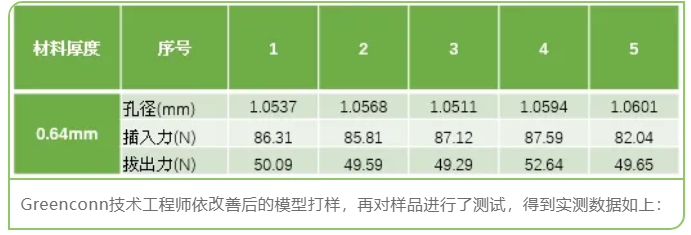

從Greenconn（格康）的研發工程師所測得的數據可以看出實物樣品符合魚眼設計要求。通過引進CAE模擬來協助魚眼連接器的開發，大大縮短了產品的開發周期。這也進一步證明CAE在開發過程中有著積極的協助作用。
