【導讀】本文為大家介紹的是一款具有電壓指示功能的蓄電池保護電路，當蓄電池電壓處于正常范圍的電壓值時電路正常供電，一旦其電壓低于某一電壓值即停止對外放電，同時伴有指示燈閃爍顯示。
這是一款具有電壓指示功能的蓄電池保護電路，當蓄電池電壓處于正常范圍的電壓值時電路正常供電，一旦其電壓低于某一電壓值即停止對外放電，同時伴有指示燈閃爍顯示。路如圖所示。

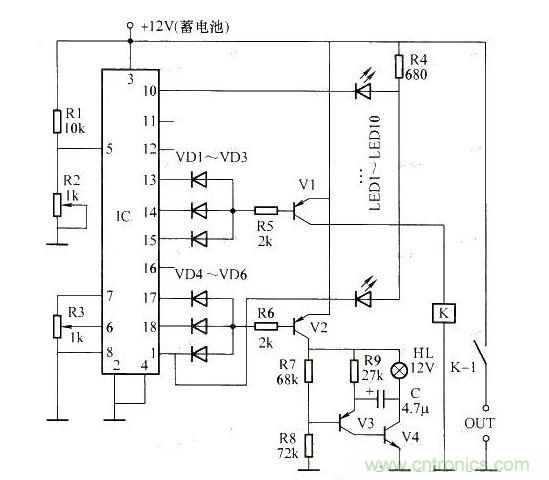

具有電壓指示的蓄點知保護電路
電電路工作原理：由圖可知，IC及外圍元件組成蓄電池電壓檢測電路，IC為10點LED電平指示集成電路，當IC指示輸出電壓時其對應的某個輸出端為低電平，并使對應的一只LED點亮，以指示此時蓄電池的電壓大小。R1、R2組成分壓器，從R2兩端取出檢測電壓送至IC的輸入端（第5腳）。當蓄電池電壓處于正常電壓范圍時，則IC第13～15腳中的某腳為低電平，因此V1導通使繼電器吸合，其動合觸點K－1接通，電路“OUT”端輸出電壓。由于該電路中IC的工作方式設置為點狀方式，當電池電壓變化時其對應的指示輸出端被選通，且與之相對應的LED管被點亮，并根據電池電壓的正常與否，將繼電器觸點K1斷開或接通。
該電路中，當蓄電池電壓低于其放電電壓的最低值時，將使IC第17、18、1腳中的某腳選通，由晶體管V3、V4構成的簡易振蕩電路獲得工作電壓而起振，使閃爍指示燈HL不斷閃爍，以提醒人們此時需要對蓄電池進行充電。該指示燈HL的閃爍頻率可由電阻R8、電容C來確定，電子愛好者可自行選擇。當V2導通時，V1處于截止?fàn)顟B(tài)，在指示燈HL閃爍顯示時電器觸點K-1斷開，使蓄電池停止向負載電路供電，從而保護了蓄電池。用來顯示蓄電池電壓大小的顯示裝置由LED1～LED10組成，在每只LED下方應標出與蓄電池相對應的電壓大小。當某只LED點亮?xí)r便可直觀地了解到此時電池電壓的變化情況。
元器件選擇：IC為10點LED電平指示驅動集成電路LM3914，LED1～LED10選用2×5mm綠色發光二極管，組成顯示陣列。二極管VD1～VD6選用lN4148，晶體管V1～V3選用C9O12，V4選用D882*率管。HL為12V燈泡外加紅色罩。繼電器K可根據需要選用合適的12V直流繼電器，電阻均為具有1／8W功率的碳膜電阻，R2為可調電阻。
