【導讀】是不是對無Y電容的EMI有源濾波器感覺陌生又熟悉？其實很正常，這里一位工程師朋友剛好最近看了點EMI傳導方面的資料有些想法，這里分享給大家。
最近看了點EMI傳導方面的資料有些想法，只略懂皮毛這些想法可能并不實際。

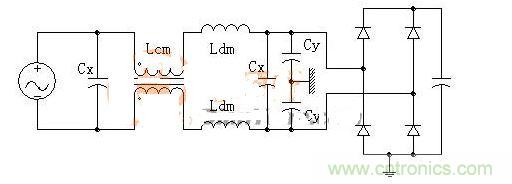

圖1 典型EMI濾波器電路
如圖1是一個典型EMI濾波電路其中差模干擾主要由Cx電容和Ldm電感消除，共模干擾主要由Cy電容和Lcm電感來消除。
對于差模濾波，其電路是一個CLC型無源濾波器，這里引入無橋PFC電路將差模電感同時用做電路的主電感這樣可實現一個可控的有源差模濾波器，見圖2。
圖2 有源差模EMI濾波器
這里將差模干擾源疊加到輸入電源中視為總的輸入電源，因PFC電路有控制輸入電流的能力不僅可以抑制差模干擾還可將差模干擾源的能量也轉換到輸出電容Uo上。
對于共模濾波，其電路是一個LCC型無源濾波器，由于Y電容一端要接外殼一般要求Y電容漏電流不能太大這就限制了Y電容的容量。參考圖2的差模濾波橋結構為共模信號也搭建一個橋結構，見圖3只需多加兩個二極管。

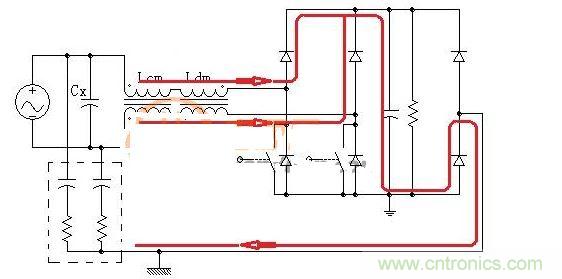

圖3 無Y電容的共模濾波器
同圖2的差模濾波原理一樣共模干擾信號也將轉換為輸出能量，差模電感和共模電感可公用一個磁芯這樣就能實現共模濾波的有源控制，見圖4。

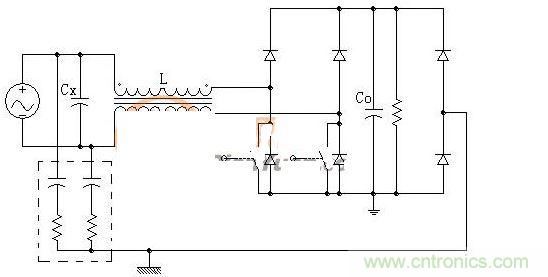

圖4 無Y電容的EMI有源濾波器
對于濾波電路作用個人理解就是在干擾信號來之后（包括輸入端和輸出端）讓濾波電感盡快的恢復初始狀態為下一次干擾信號的到來做準備，采用源濾波可以讓這個恢復速度達到最快，圖4這個電路中的后級Cx電容和Cy電容都為輸出電容Co其容值較大EMI濾波效果也應當較好，原Cy電容的漏電流現變為二極管的反向漏電流不再受電容大小制約了。
