產品特性：
- 極大地降低了峰值輻射 EMI
- 提供多達 8 個軌至軌 50% 占空比時鐘信號
- 低輸入和輸出紋波電流
- 更好的負載瞬態響應
- 可用單個電阻在12.5kHz至6.67MHz間選擇輸出頻率
- 采用緊湊型 16 引線 MSOP 封裝
- 多相電源中開關穩壓器的控制應用

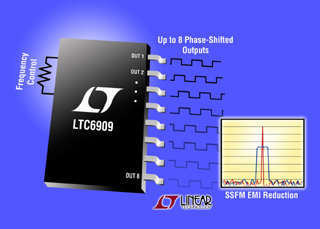

凌力爾特公司 (Linear Technology Corporation) 推出精確硅振蕩器LTC6909，該器件極大地降低了峰值輻射 EMI，并在多相電源中改善了開關穩壓器的控制。LTC6909 有 8 個獨立輸出，提供多達 8 個軌至軌 50% 占空比時鐘信號。這些輸出可以用來啟動或禁止以及實現多個開關穩壓器的相位同步。相位同步提供多種設計優勢，包括改善的 EMI 性能、降低的輸入和輸出紋波電流、以及更好的負載瞬態響應。使用 3 個邏輯輸入，這些輸出之間的相位關系可以從 45o 至 120o 配置，或者輸出可以被置于邏輯低或高 Z 狀態。
用單個電阻在 12.5kHz 至 6.67MHz 之間選擇輸出頻率。LTC6909 還提供擴展頻譜頻率調制 (SSFM)，這是一種用一個偽隨機信號調制時鐘頻率的方法。SSFM 非常容易實現，并提供一種降低峰值電磁輻射的方法。頻率擴展量固定在中心頻率的 ±10%，而且用戶可選擇 3 種調制速率之一。
凌力爾特公司的設計經理 Doug LaPorte 表示：“用 LTC6909 在單個系統中納入多個開關穩壓器容易得多。LTC6909 可用來啟動和禁止一組穩壓器以使它們同步工作，進而實現更高的效率并通過 SSFM 提供好得多的 EMI 性能。”
LTC6909 完全規格在 -40℃至 125℃ 的溫度范圍內，提供堅固和可靠的工作、以及快速啟動和低功耗。這些器件采用緊湊型 16 引線 MSOP 封裝。以 1,000 片為單位批量購買，每片價格為 2.46 美元。
LTC6909 性能概要：
- 在 8 相設置中 8 個時鐘輸出可配置
- 一個外部電阻設置從 12.5kHz 至 6.67MHz 的輸出頻率
- 可選擴展頻譜頻率以實現改善的 EMI 性能
- ±10% 的頻率擴展
- 輸出可以保持邏輯低或被抑制 (高 Z)
- 電源電流典型值為 600uA (V+ = 5V)
- 從單個 2.7V 至 5.5V 電源工作
- 260us 啟動
- 第一個周期就準確
- 輸出一直是高阻抗，直到頻率穩定
- 工作溫度范圍為 -40oC 至 125oC
- MS16 封裝
