- 紅外熱像儀在電源制造業的應用
- 可直接檢查開關電源內部工作狀態
- 可檢查蓄電池內部的問題
說明：在電源制造行業中，研發和品管使用紅外熱像儀的應用點基本是一致的，故將兩個部門的應用放在一起說明；若有少許差別，在注解中會有區分。
一、開關電源

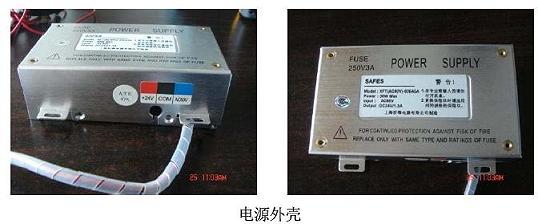

電源機箱外殼按材料可分為塑料外殼和金屬外殼，兩種外殼的溫度限制是不一樣的：
塑料外殼：不超過85℃
金屬外殼：一般不超過55℃～60℃，極限70℃

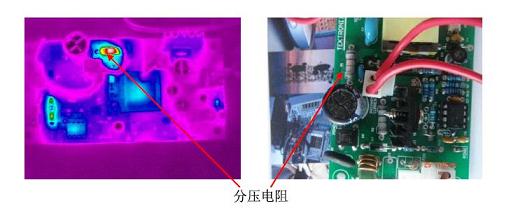

分壓電阻主要為功率管承擔部分的電壓及所帶來的熱量，故一般分壓電阻為大功率電阻，溫度上限為120℃

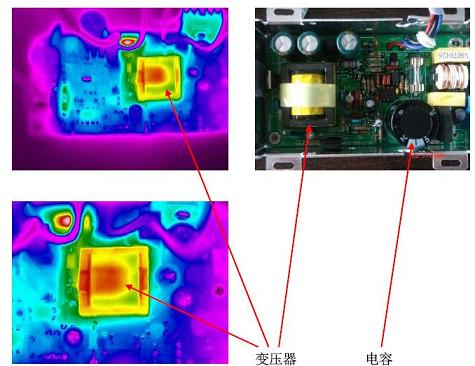

變壓器是電源內最重要的器件之一，其發熱溫度有限制，目前國內的3C認證將變壓器溫度限制在120℃內，歐洲UL認證將變壓器溫度限制在115℃內；另外，一般電源生產企業自己不生產變壓器，主要通過外購或外協加工方式，同時變壓器內線圈纏繞方式和繞線質量又直接影響變壓器的溫度，故對于品管部門來說，對原料的進貨檢驗也是日常的工作。電容在電子元器件中容易受到高溫影響使用壽命，故長時間穩定工作發熱溫度一般控制在80℃以內。

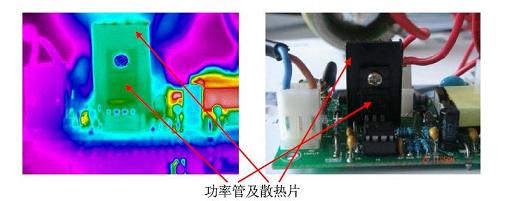

功率管是電源中發熱較
大的器件，所以必須加裝散熱片使其長期穩定工作溫度不超過120℃；在拍攝熱圖時，散熱片是鋁合金材料經過發黑處理，其表面雖然為黑色但其發射率還是較低，建議用油漆筆涂黑后進行檢測，或在溫度穩定一段時間后直接測量功率管的溫度。
UPS電源
大、中型企業除工業電網正常供電外，一般還配備有UPS供電系統。UPS電源是保障供電穩定和連續性的重要設備，因其主要部件儲能器材多數采用免維護鉛酸蓄電池，

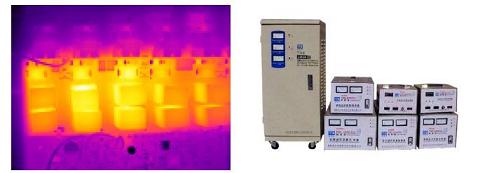

UPS電源模塊通過紅外熱成像儀測試客戶的UPS電源模塊，可以明顯看出溫度分布的不均勻，個別器件發熱偏高。蓄電池是UPS系統中的一個重要組成部分，它的優劣直接關系到整個UPS系統的可靠程度，然而蓄電池卻又是整個UPS系統中平均無故障時間最短的一種器件，其發熱直接影響到電池乃至UPS系統的壽命。
