TVS 是一種快速抑制浪涌過電壓的瞬態電壓抑制二極管保護元件，它也被稱作TVP 或ABD。它能以皮秒級響應速度將浪涌過電壓限制箝位到一個安全的電壓范圍內，以保護后面電路不受損壞。
• 它是所有保護元件中響應速度最快，限壓抑制電壓能力最強的保護元件，響應速度小于1pS
• 它是一種限壓型，并聯于線路中限壓能力最強的一種浪涌電壓保護器件
• 電壓規格從5V~600V 或更高電壓規格
• 10/1000uS 波形功率可從400W~ 30KW ，甚至可達幾十萬瓦，8/20uS 通流量可達3KA、6KA、10KA、16KA、 20KA 等超能型的等級
• 漏電流低，一般在幾個uA 級
• 性能可靠，不易劣化，使用壽命長

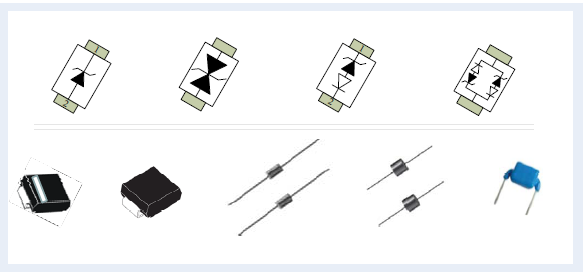

• 封裝多樣化，SMA、SMB、SMC、DO-41、DO-15、DO-201、P-600 等
• 有單向與雙向極性之分，有色環的代表單向
• 專用于電源及低頻通迅信號線路進行防護
為了滿足更高防雷浪涌等級的要求，君耀有生產防雷型HYPERFIX 系列的產品，浪涌防雷能力可達3KA、6KA、10KA、16KA、 20KA 等高規格系列直接用于第一級浪涌防護產品；
同時為了能適應高頻數據信號線路上的應用，必須采用低電容的TVS 來滿足其需求，君耀SMB 封裝形態B6A、B8C 系列低電容值為35pF , 軸式引線封裝SAC系列電容值為50pF、LCE 系列電容值為100pF 可相應滿足其高頻數據線路上的應用保護

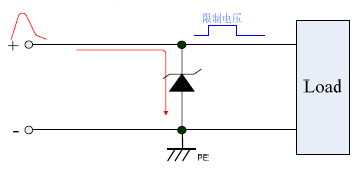

TVS 工作原理示意圖如下：
TVS 廣泛應用于半導體及敏感器件的保護，通常用于二級電源和信號電路的保護，以及防靜電等,以保護其內部的IC 免受瞬間過電壓的沖擊和破壞
• 數據線保護
• 電源線路
• RS232/RS422/RS485 分界面卡
• 汽車電子產品上應用
• 馬達、火警設備、電鍵沖器、激光二極管保護、FETS 保護、煙感器、點火器
• 多功能電表數據路保護、電源/信號次級防雷模塊、電子鎮流器/電子安定器、AC/DC 轉換器、充電器、儀器儀表、 Vcc 保護
• 針對防雷等級高的可直接采用HYPERFIX 進行保護
君耀 TVS 產品符合于RoHS WEEE 相應的條款并通過相應的檢測機構檢驗，滿足其相應的測試標準：UL497B、UL1449、GR1089、ITU K21、IEC61000-4-5、IEC61643-321：

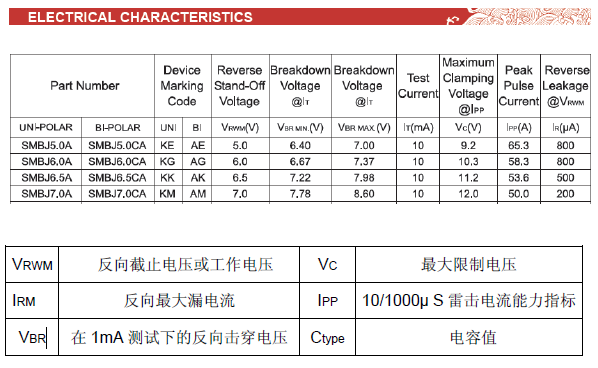

TVS 選型原則
• VRWM ：截止電壓必須大于被保護的電路的最大工作電壓
• Vc：限制電壓必須小于后級被保護電路能承受的最大瞬態峰值電壓
• 浪涌電流承受能力等級的選擇，參考各TVS 的不同等級的功率大小

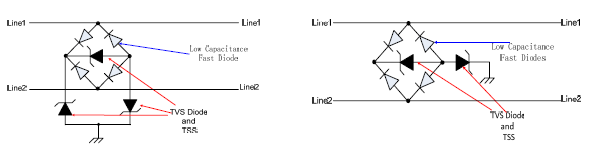

• 在較高數據傳輸頻率上，盡量采用低電容系列的產品B6A、B8C、SAC、LCE或通過二極管作降容處理，參考如示意圖2001 ABD、ISO7637 汽車電子等標準
