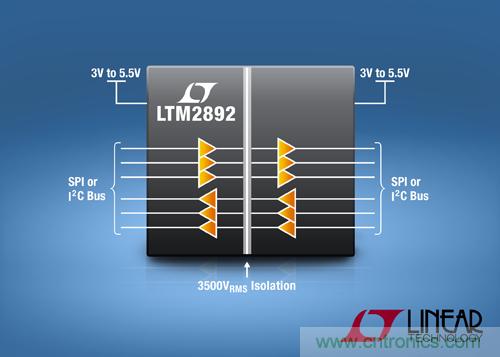

【導讀】地電位在系統中變化很大，很可能超過共模操作可容許的范圍，這樣會中斷通信、損壞組件、甚至導致危險狀況。凌力爾特推出 6 通道 SPI / 數字或 I2C µModule (微型模塊) 隔離器 LTM2892，無需外部組件，為隔離式數據通信提供了一款小型和簡單的 µModule 解決方案。
LTM2892適用于 3.3V 到 5V 的系統，通過橫跨一個隔離 DC 電流 (電位差高達 3500VRMS) 的電流隔離勢壘進行通信以斷開接地環路，從而提供了安全和不間斷的運作。LTM2892 無需外部組件，為隔離式數據通信提供了一款小型和簡單的 µModule 解決方案。
LTM2892 有兩種通信接口版本。LTM2892-I 是 I2C 兼容的，可在高達 400kHz 的頻率工作，具備雙向串行數據 (SDA) 和時鐘 (SDL) 以及 3 個額外的隔離式 CMOS 邏輯信號，這些邏輯信號能在高達 10MHz 下運行。LTM2892-S 提供 6 個 CMOS 數字隔離器通道，可用于通用 I/O 或針對 SPI 兼容操作進行配置。這 6 個通道包含 3 個正向和 3 個反向路徑，都可在高達 10MHz 下運行。當針對 SPI 通信配置時，單向通信的最高時鐘速率為 8MHz，而在往返雙向工作時則為 4MHz。所有的器件版本都包括一個邏輯電源引腳和一個 ON 引腳，前者用于直接連接低至 1.62V (SPI) 或 3V (I2C) 的低電壓微控制器，而后者則可實現 LTM2892 的停機 (消耗電流小于 10μA)。其他特點包括：可在大于 50kV/μs 的共模瞬變過程中提供不間斷的通信，以及在隔離勢壘的兩端提供堅固的 ±15kV ESD HBM。
LTM2892 采用 9mm x 6.25mm 表面貼 BGA 封裝；所有集成電路和無源組件都內置于這個符合 RoHS 要求的 μModule 封裝中。千片批購價為每片 5.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM2892。
隔離式 SPI / 數字或 I2C 接口
- 6 通道邏輯隔離器：3500VRMS
- 3V 至 5.5V 電源運作，兩側隔離接口
- 無需外部組件
- SPI (LTM2892-S) 或 I2C (LTM2892-I) 選項
- 可承受高共模瞬變：50kV/µs
- 高速操作
o 8MHz / 4MHz SPI 隔離
o 400kHz I2C 隔離
- 1.62V 至 5.5V 邏輯電源以實現靈活的數字接口
- 可在隔離勢壘兩端提供 ±15kV ESD HBM
- 共模工作電壓：850VPEAK
- 低電流停機模式 (<10µA)
- 小型 9mm x 6.25mm x 2.91mm BGA 封裝
