蘋果全新設計的Mac Pro在去年6月舉行的WWDC上首次亮相，很多專業人士都被Mac Pro全新的設計驚呆了。現在，Mac Pro終于發售，雖然貨源很吃緊，但還是有很多媒體和幸運的用戶獲得了這款產品。媒體對全新Mac Pro的評價大多數都是很好的，Mac Pro很小、很安靜，性能也很強。
當然，目前還有很多專業軟件沒有針對Mac Pro的雙顯卡進行優化，相信未來全新Mac Pro將會更強大。來看看Mac Pro的拆解，我們一起來看看Mac Pro的內部有什么驚喜。

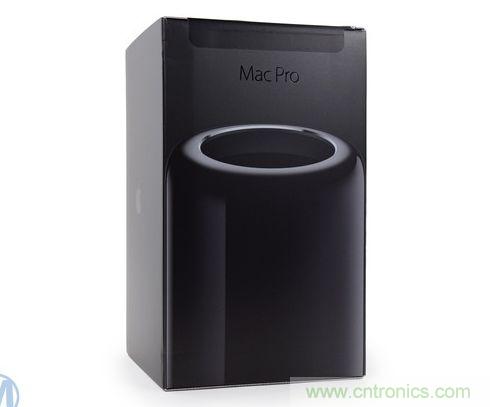

將要被“大卸八塊”的Mac Pro是價值2999美元的低配版本，相信大家都已經看過Mac Pro的外包裝了。這款產品的詳細配置為：
四核英特爾至強E5處理器，L3緩存為10MB，支持睿頻至3.9GHz；
12GB（三條4GB） 1866MHz DDR3 ECC內存；
雙AMD FirePro D300圖形顯卡，每塊顯卡有2GB GDDR5 VRAM顯存；
256GB基于PCIe的閃存SSD；
支持802.11ac WiFi無線網絡和藍牙4.0無線技術。

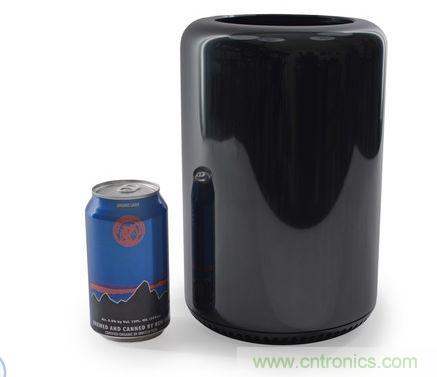

全新Mac Pro真的非常小，這是與易拉罐的對比。

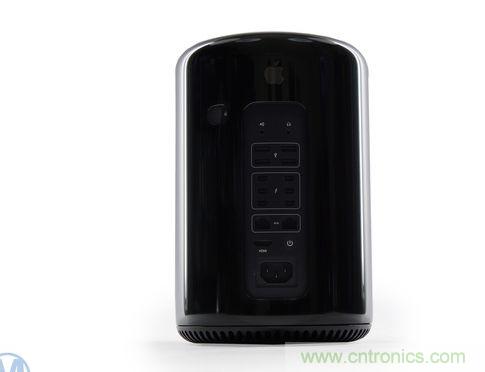

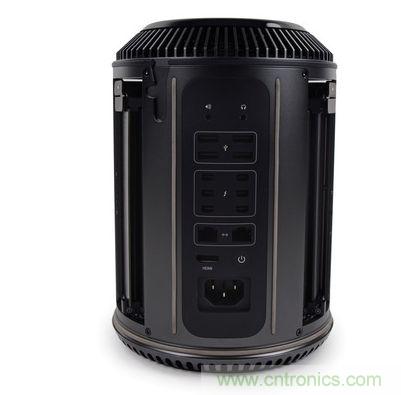

Mac Pro的后部除了電源開關和電源線外，還有如下接口：
3.5毫米揚聲器和耳機接口
4個USB 3.0接口
6個Thunderbolt 2接口
雙千兆以太網接口
HDMI 1.4接口

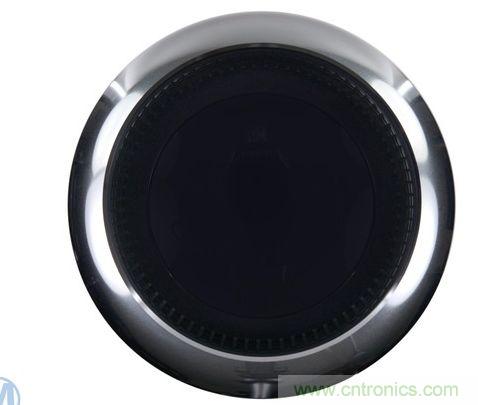

這是Mac Pro的頂部，不能放進去垃圾的。。。
[page]
Mac Pro的外殼很輕松就可以被取下，這種設計并不像蘋果。不需要任何螺絲刀，大家可以從下面的視頻中查看Mac Pro外殼的拆解方法。

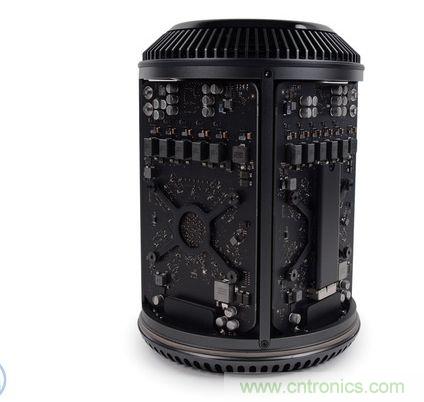

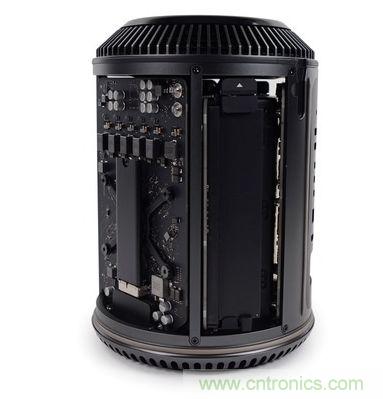

將外殼拿下后，我們可以看到Mac Pro的內臟了，首先映入眼簾的是是雙顯卡。
轉動之后可以看到豎著排列的內存條。

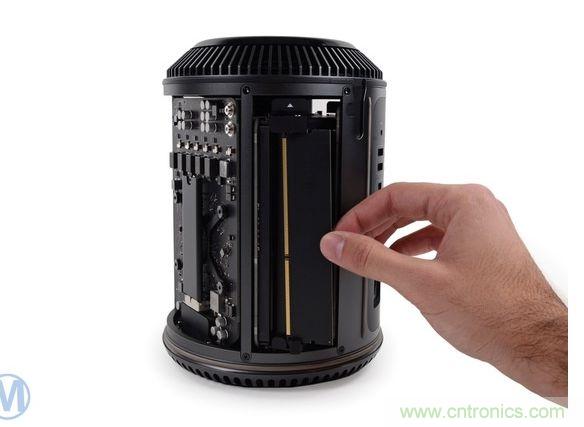

2013年Mac Pro中的內存非常容易的就能拆下。
[page]

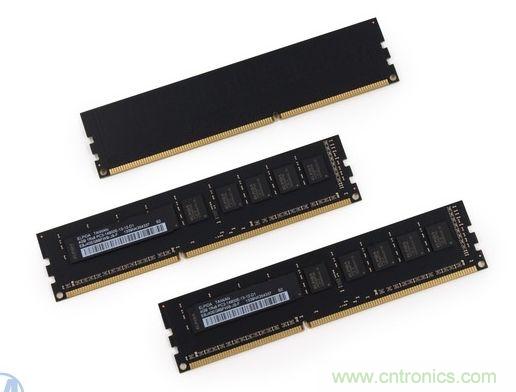

這臺Mac Pro中有三條4GB DDR3L SDRAM內存，型號為爾必達EBJ04EG8BFWB-JS-F。根據蘋果，Mac Pro中的內存可以選配16GB、32GB和64GB。

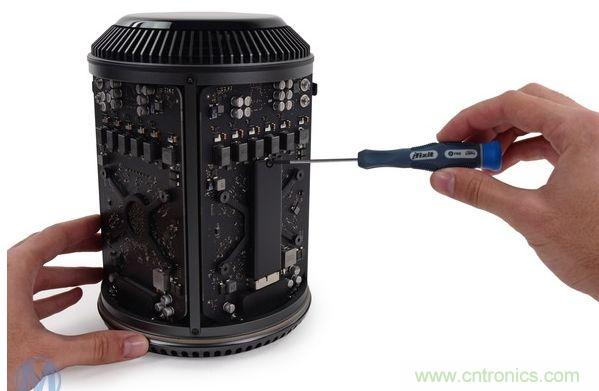

讓人驚喜的是我們只需擰下一顆螺絲，固態硬盤就可以取下。這顆螺絲只需要T8螺絲刀即可。

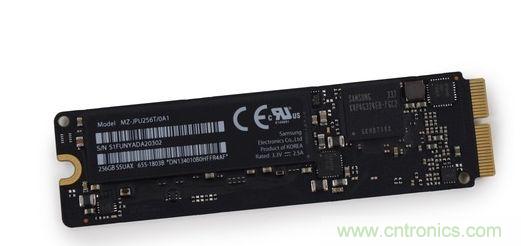

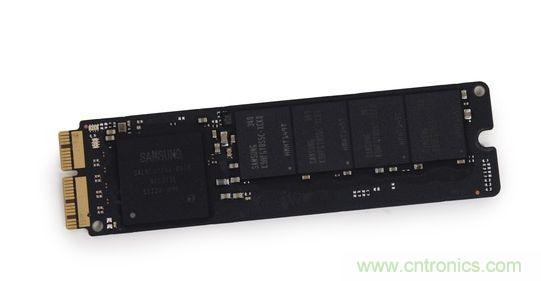

這就是Mac Pro中使用的固態硬盤，上面的新品包括三星S4LN053X01-8030（ARM）閃存控制器、三星K9HFGY8S5C-XCK0閃存、三星K4P4G324EB 512MB緩存。這條閃存與今年新款Retina MacBook Pro和MacBook Air上使用的差不多。

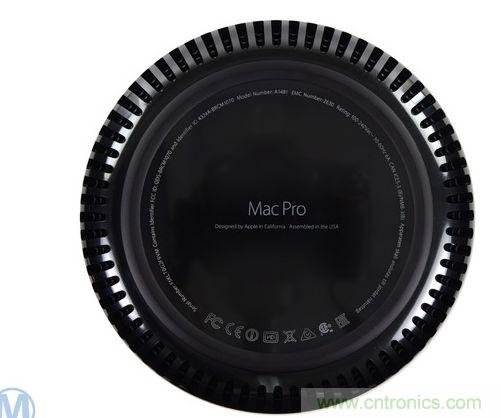

這是Mac Pro的底部的一些審核機構，我們可以看到，Mac Pro的型號為A1481，EMC號碼為2630，支持100-240V電流，這意味著全球各地都可以毫無壓力的使用。
[page]

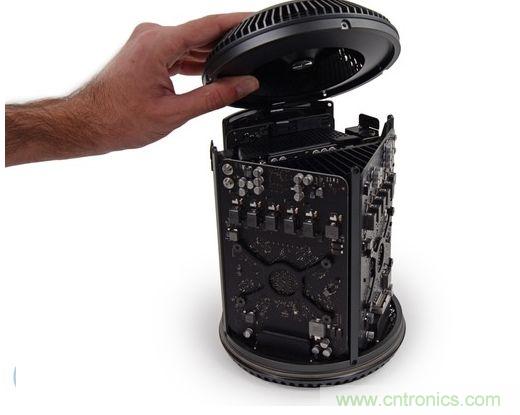

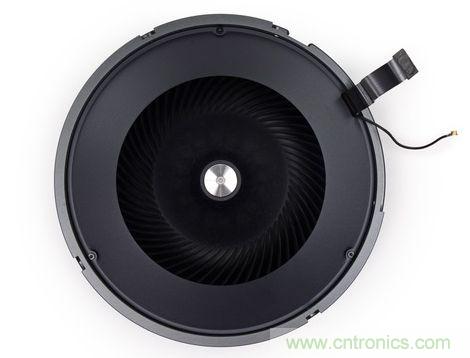

Mac Pro只有頂部一顆風扇，可以從底部將風抽進來，散熱。

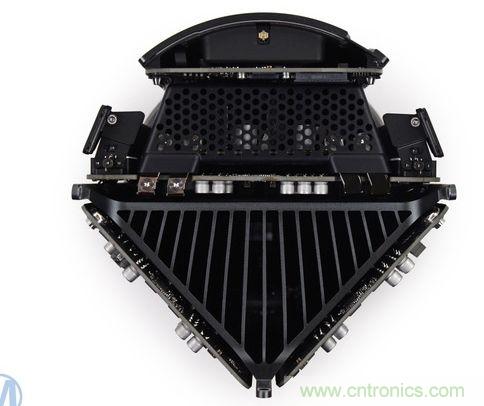

這是Mac Pro中的散熱器，可以吸收雙顯卡和處理器發出的熱量。Mac Pro的設計與AirPort Extreme和Time Capsule很類似，都是采用立式設計，不同的主板在不同的邊上。

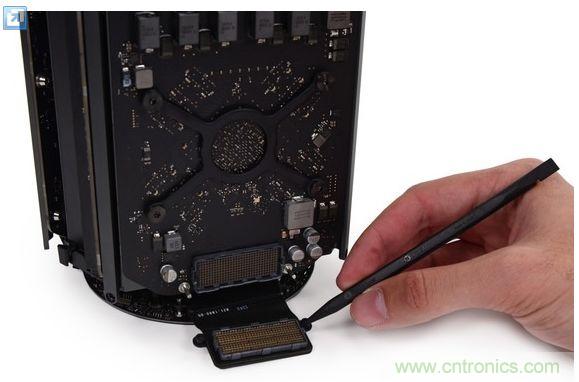

采用小工具將顯卡數據連接器從插槽上拆卸，這種連接器很有趣，是一種定制的PCI-E接口。
[page]

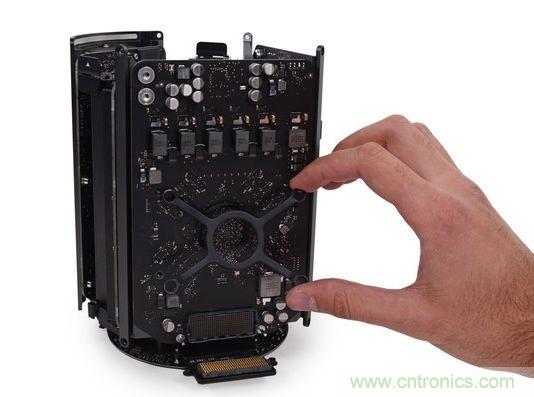

每塊AMD FirePro D300顯卡都使用四顆螺絲固定。

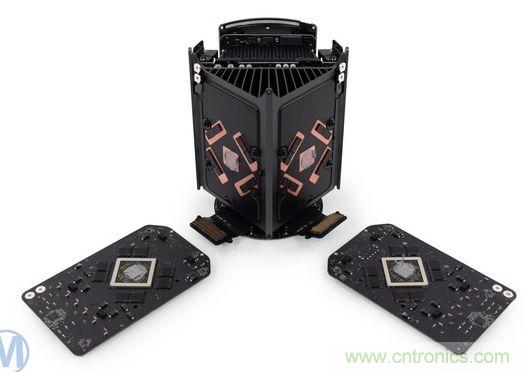

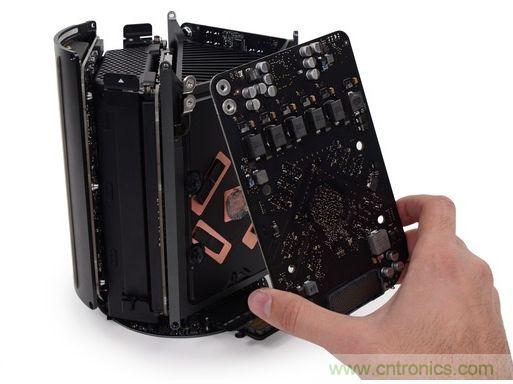

將固定機構拆下后，成功的Mac Pro的兩塊顯卡拆下。

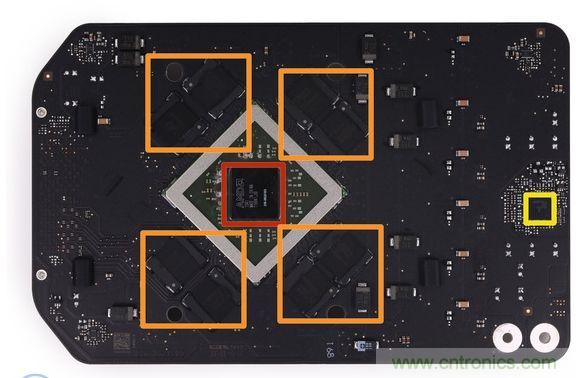

AMD FirePro D300顯卡的后面包含的芯片有：
紅色：AMD FirePro D300圖形處理器
橙色：爾必達W2032BBBG 2Gb（8*2Gb = 16Gb = 2GB）GDDR5 顯存
黃色：Intersil ISL 6446 6階段PWM控制器，支持輕負載效率提升和電流監測
[page]

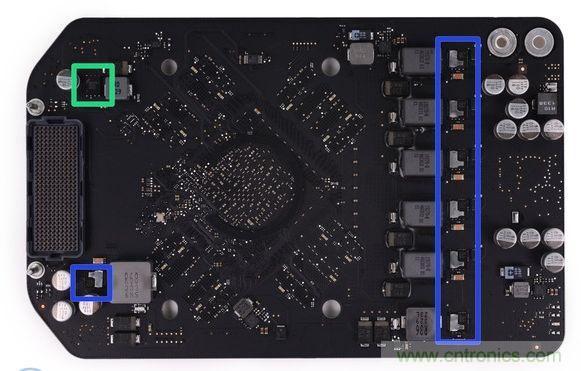

顯卡正面的芯片包括
綠色：仙童半導體 DD30AJ
藍色：IR C F3575 CCIRP

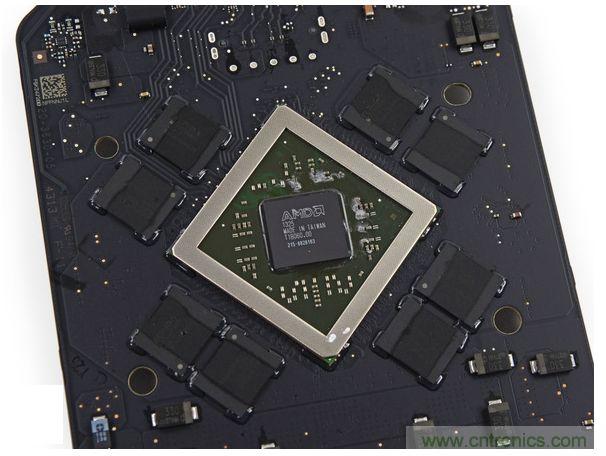

這就是顯卡上最重要的圖形處理器。

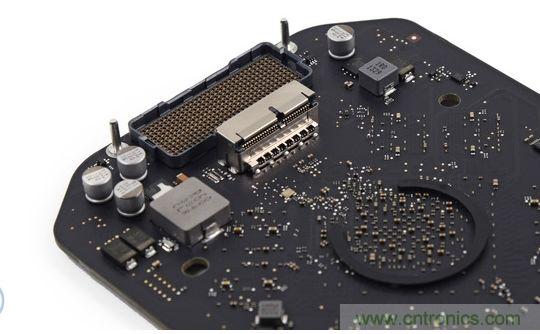

值得注意的是只有一張顯卡上有PCIe接口，該接口是鏈接固態硬盤的，如果定制更大容量的固態硬盤，是否意味著另一張顯卡上也會有這樣的連接器？

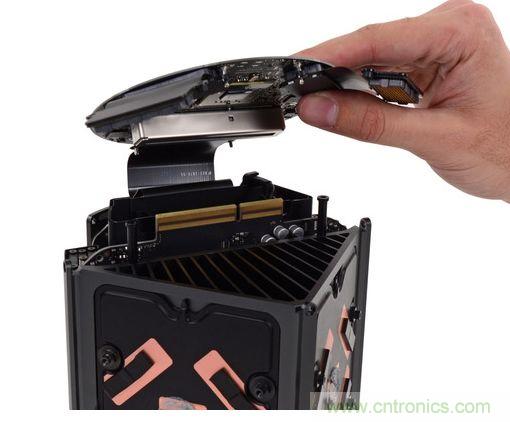

這兩張顯卡都與底部的圓形邏輯板連接。
[page]

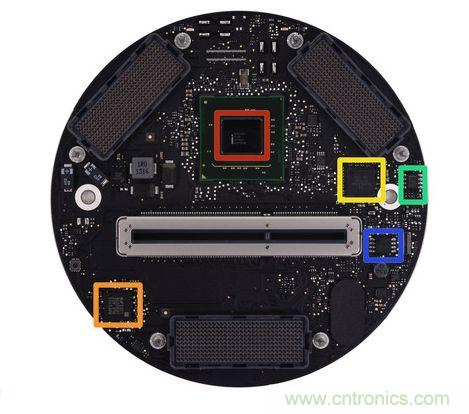

Mac Pro的主板、雙顯卡和各種I/O接口都與這塊圓形的邏輯板連接。上面的芯片包括
紅色：英特爾BD82C602J平臺控制器中心
橙色：R4F2113 NLG A02 AE03376
黃色：ICS 932SQL435AL 3817528F
綠色：德州電器 LM393 雙差分比較器
藍色：旺宏電子 25L6406E 64M位CMOS串行閃存

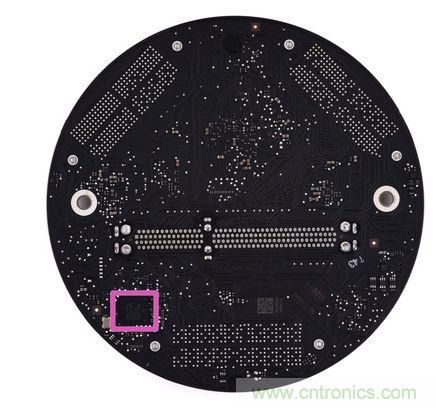

后面的粉色芯片與2013年MacBook Air中的芯片一樣，神秘的980 YFC LM4FS1BH芯片

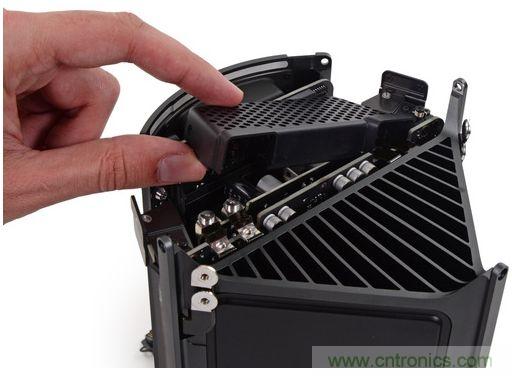

繼續拆解，我們可以發現蘋果將電源藏在I/O板和主板之間。

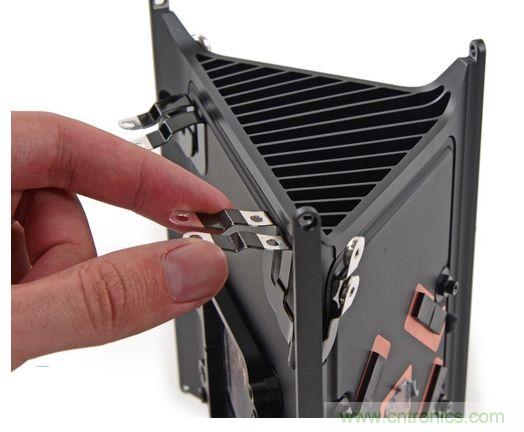

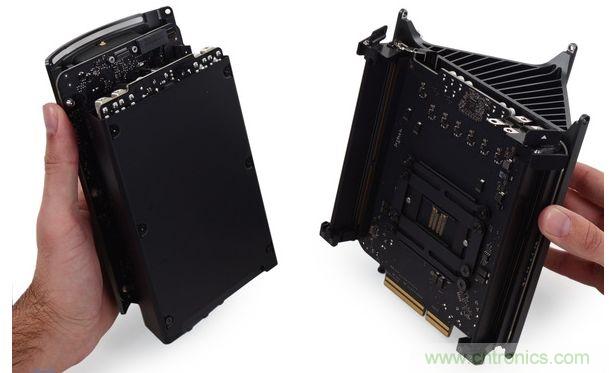

電源的連接線被很聰明的隱藏，而且移除有些難度。
[page]

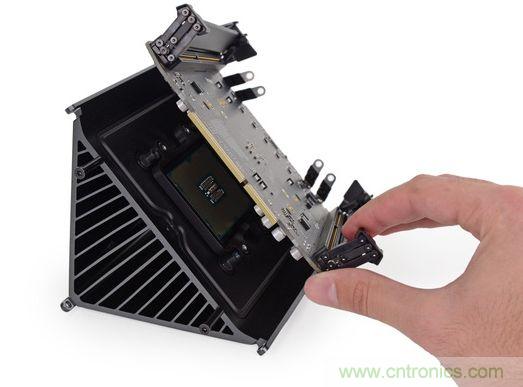

下一步就是將主板摘下，處理器最后拆下。

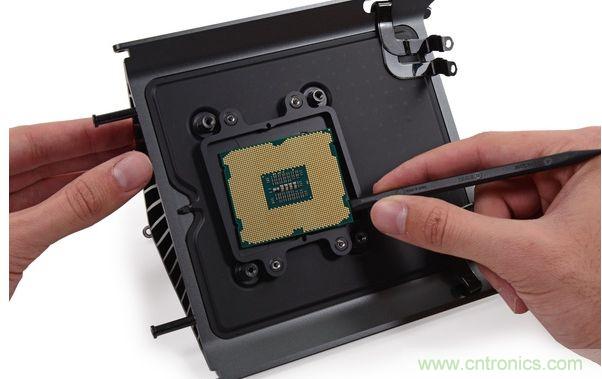

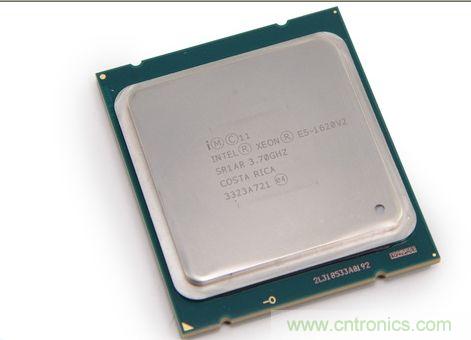

這就是4核英特爾至強E5 1620 V2，10MB L3緩存，主頻為3.7GHz，可睿頻至3.9GHz。之前來自OWC的簡單拆解就已經確認了Mac Pro的處理器可以進行升級。

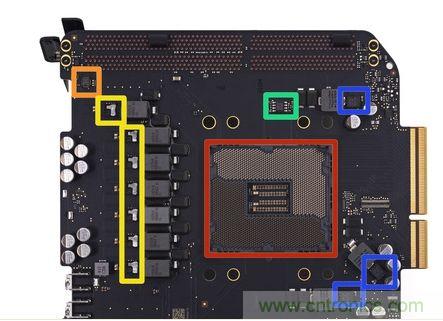

主板后面的芯片包括
紅色：LGA 2011處理器接口
橙色：SMSC 1428-7 3233E5A
黃色：IR C F3575 3X3YP
綠色：恩智浦PA9517A電平轉換I2C總線中繼器
藍色：德州儀器58872D
[page]

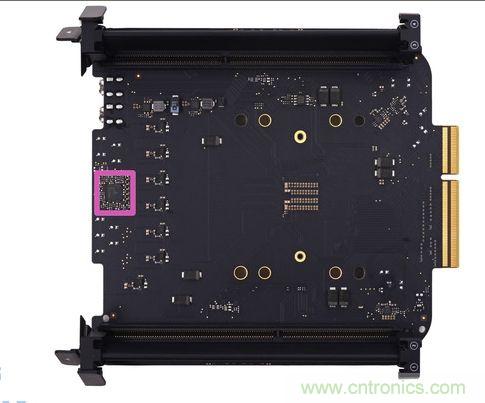

主板正面粉色的芯片是Intersil的ISL6367混合型數字雙PWM控制器

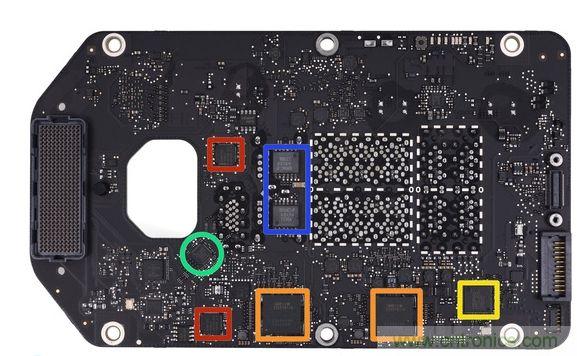

這是Mac Pro的I/O板，后面的主要芯片包括：
紅色：博通BCM57762千兆以太網控制器
橙色：英特爾DSL5520 Thunderbolt 2控制器
黃色：Fresco Logic FL1100 4端口 USB3.0主控制器
綠色：Parade PS8401A HDMI防抖中繼器
藍色：臺達8904C-F

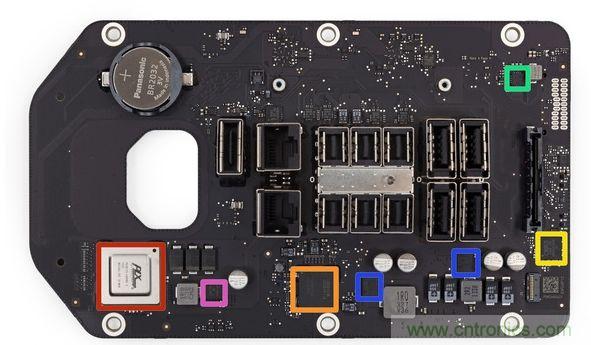

正面的芯片包括：
紅色：PLX公司PEX8723 PCI Express轉換器
橙色：英特爾DSL5520 Thunderbolt 2控制器
黃色：Cirrus 4208-CRZ音頻編解碼器，15寸Retina MacBook Pro上也有該芯片
綠色：Intersil 14AIRZ F335QV
藍色：德州儀器58888D
粉色：德州儀器58872D
我們還能看到標準的BR2032 CMOS電池
[page]

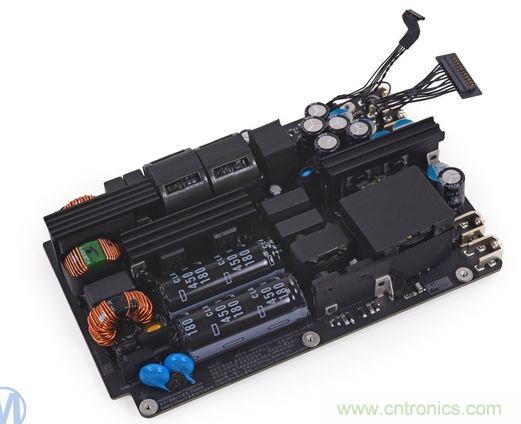

這是Mac Pro的電源，輸出為12.1V，32.2安培，這是一款450W的電源。電源沒有獨立的散熱系統，全部依靠Mac Pro的主風扇進行散熱，這也使得Mac Pro很安靜，只有12dBA。
作為對比，Steam機器中使用的同樣也是450W電源，不過Steam機器中使用的銀欣電源，采用80毫米風扇，噪音為18dBA

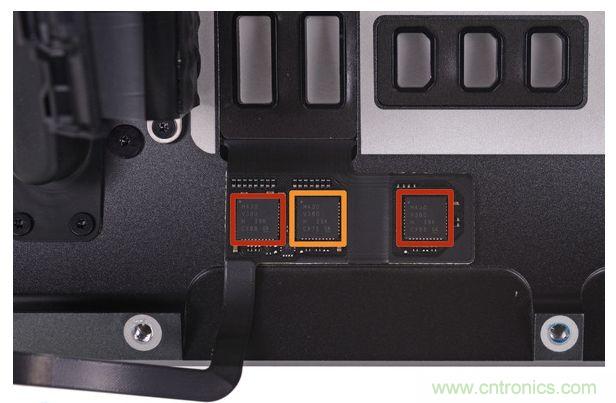

Mac Pro的后殼上還有三顆無法辨別的芯片
紅色：兩顆M430 V380 H 39K CX88 G4
橙色：一顆M430 V380 H 39K CX7S G4
iFixit推測這是德州儀器MSP430 16位微控制器

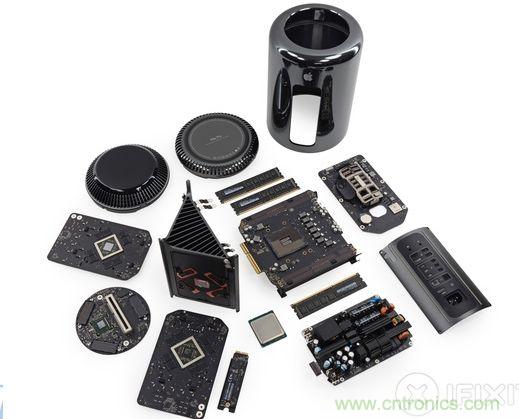

Mac Pro拆解完畢，iFixit給出的可維修為8分，滿分為10分
Mac Pro的設計高度集中，但很多組件都使用模塊化設計，不需要使用專門的螺絲刀，很多組件都可以獨立更換。CPU可以進行更換。當然，Mac Pro并沒有接口插入自己的硬盤，不過可以通過大量的Thunderbolt 2接口進行擴展。
