【導讀】在這個假冒偽劣成風的時代，很少有質量過硬，用料過硬的產品了。于是，大家都分外懷念過去的老產品，那時候雖然說功能不是很強大，但是做工用料還是很精細的。不過，真的是過去的老品牌都是值得信賴的嗎？讓我們親自拆解看一看！

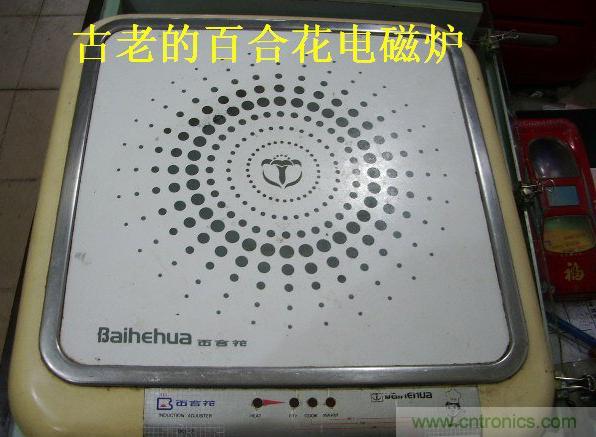

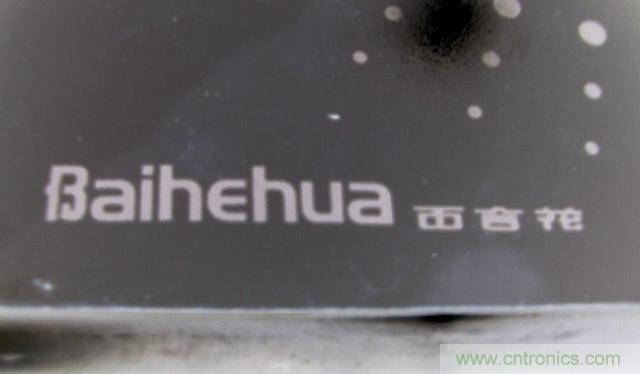

古老的百合花電磁爐

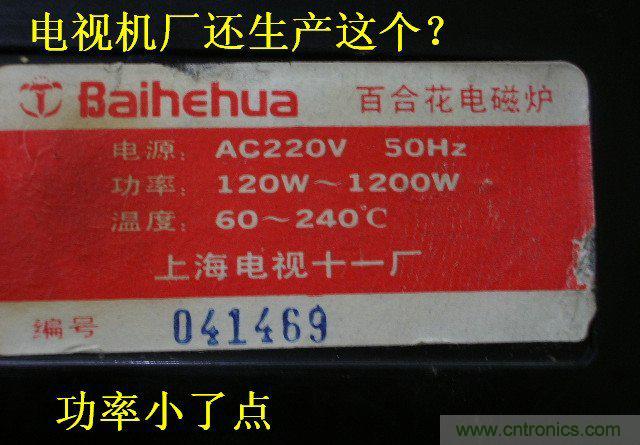

電視機廠生產的？功率有點小啊

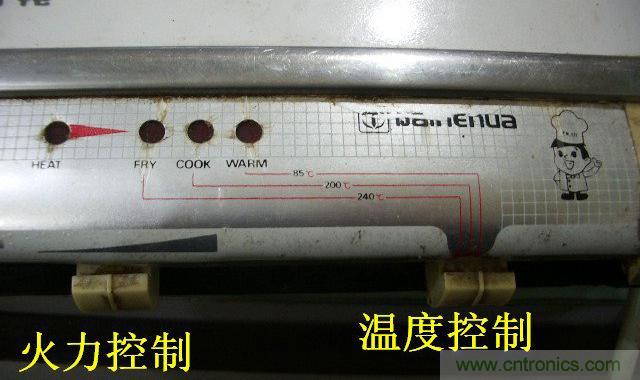

火力控制和溫度控制

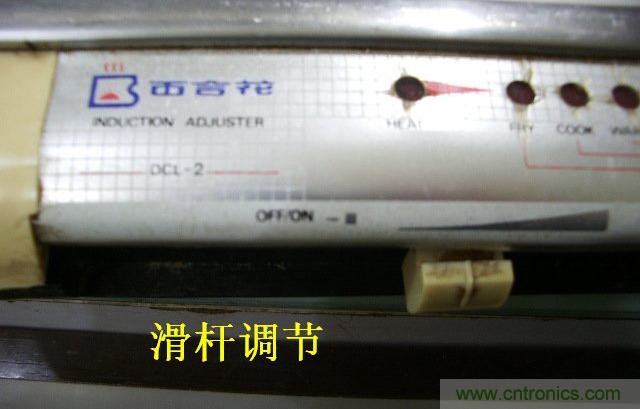

滑桿調節

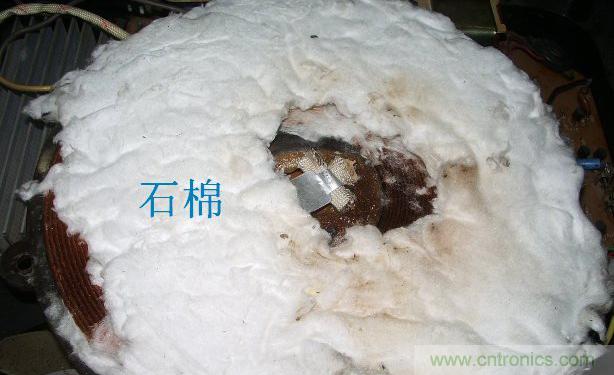

石棉

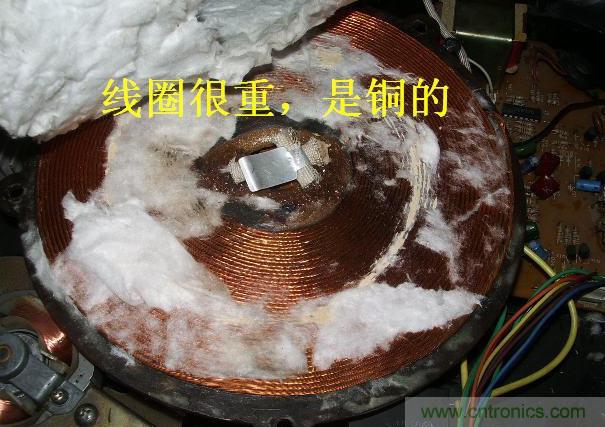

線圈很重，是銅的

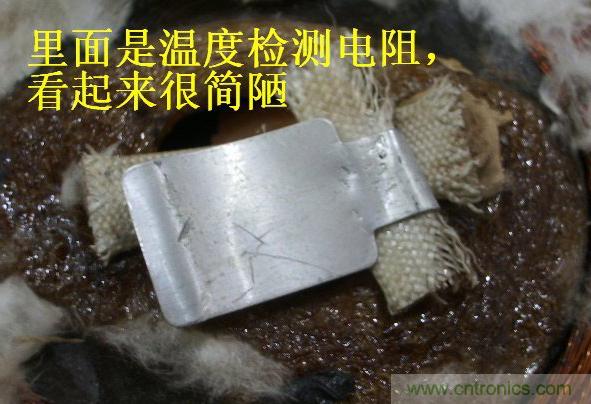

里面是溫度檢測電阻，看起來很簡陋

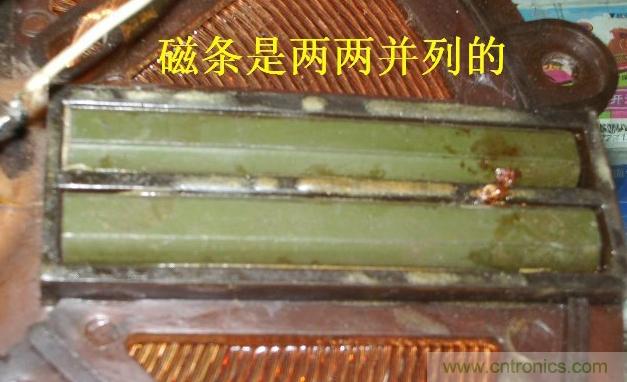

磁條是亮亮并列的

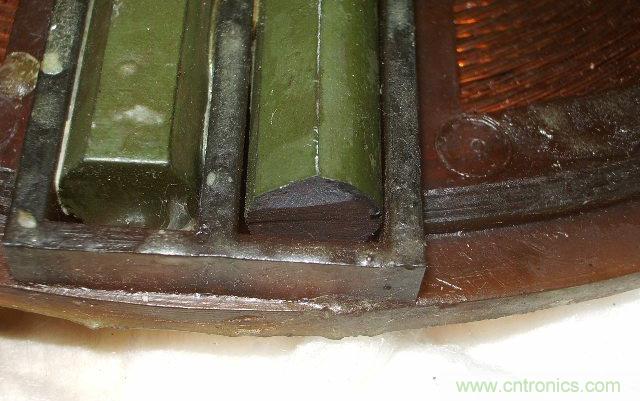

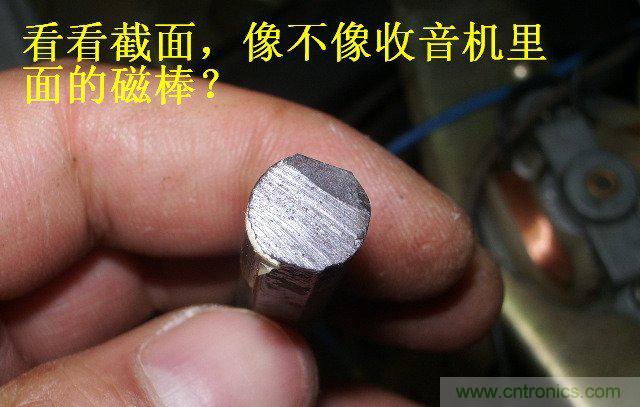

看看截面，像不像收音機里的磁棒

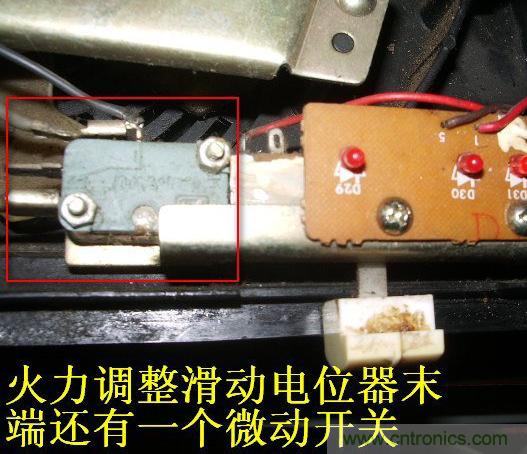

活力調整滑動電位器末端還有一個微動開關

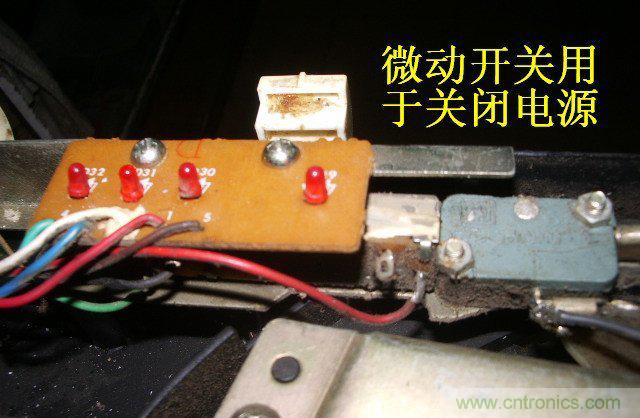

微動開關用于關閉電源

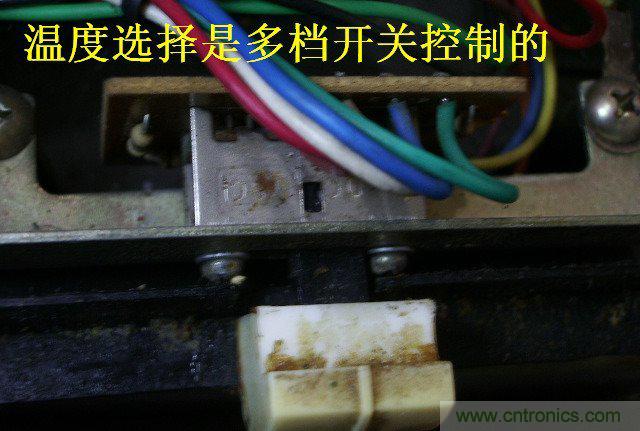

溫度選擇是多檔開關控制的
交流風扇，很少見用于電磁爐

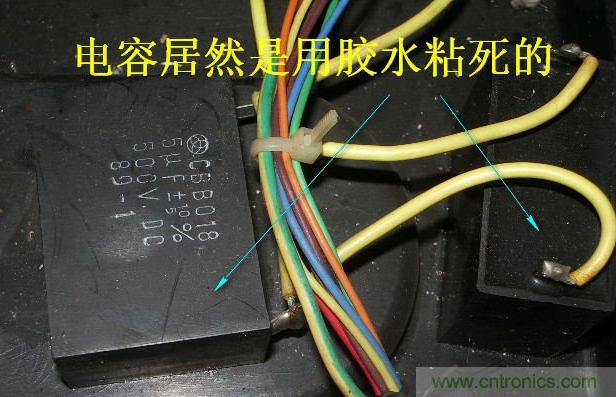

電容居然是用膠水粘死的

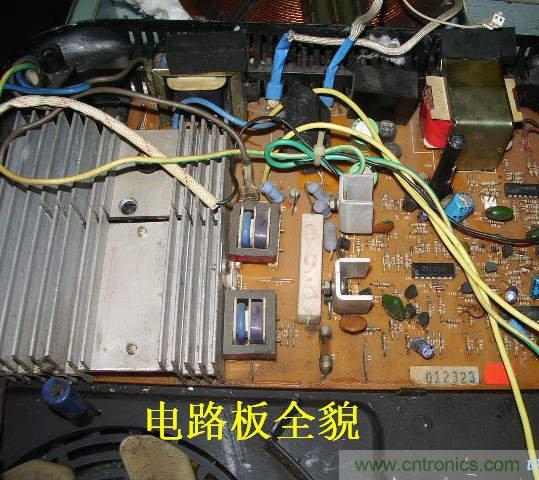

電路板全貌

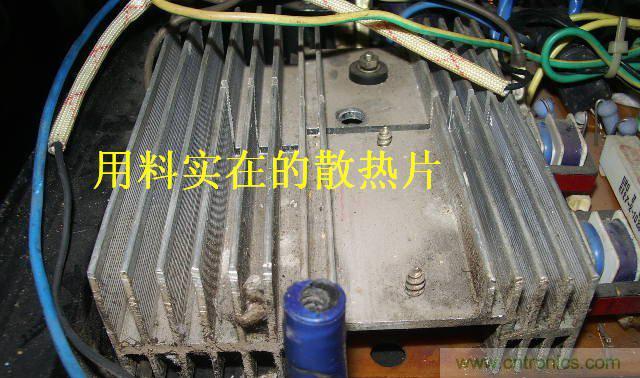

用料實在的散熱片

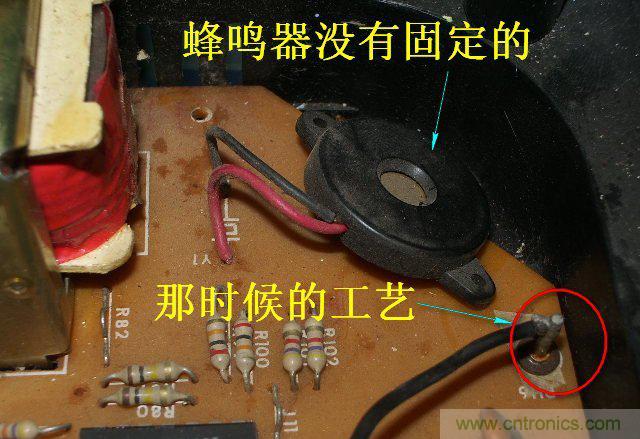

蜂鳴器沒有固定的，那時候的工藝。

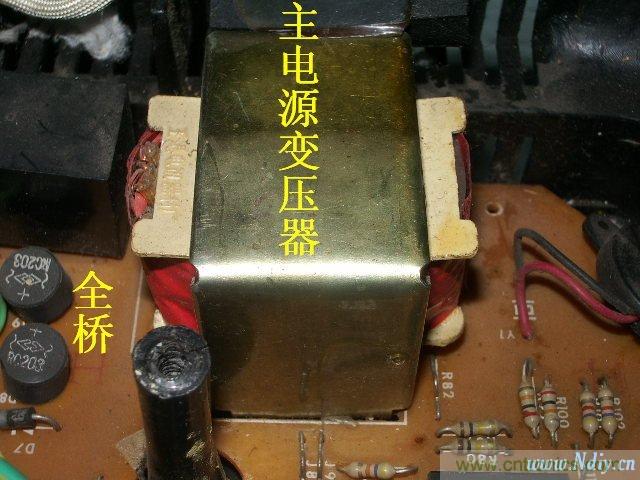

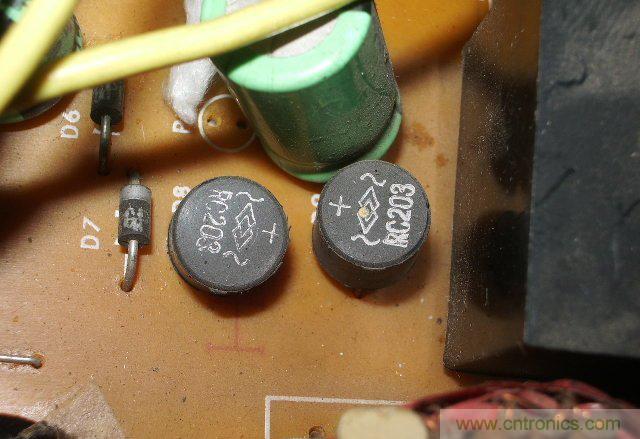

主電源變壓器，全橋

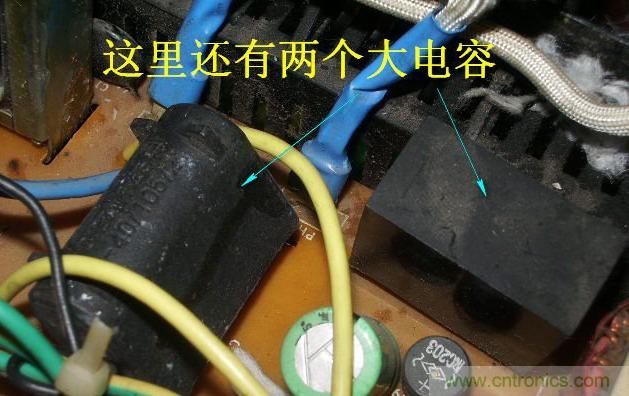

這里還有兩個大電容

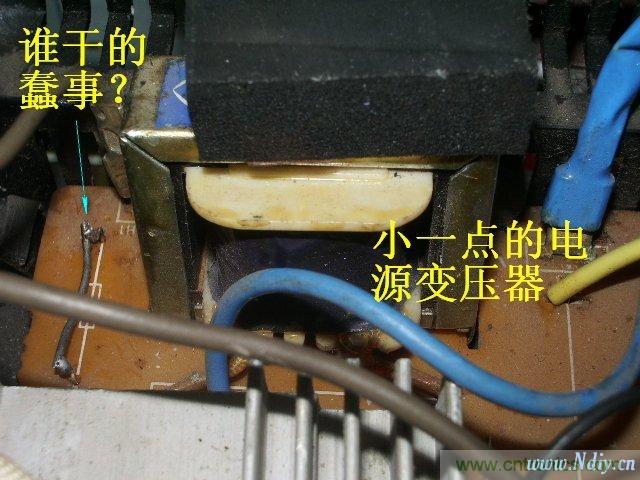

誰干的蠢事？小一點的電源變壓器

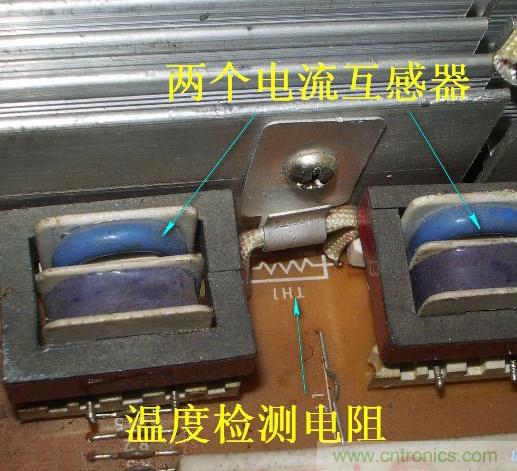

兩個點流管互感器和溫度檢測電阻

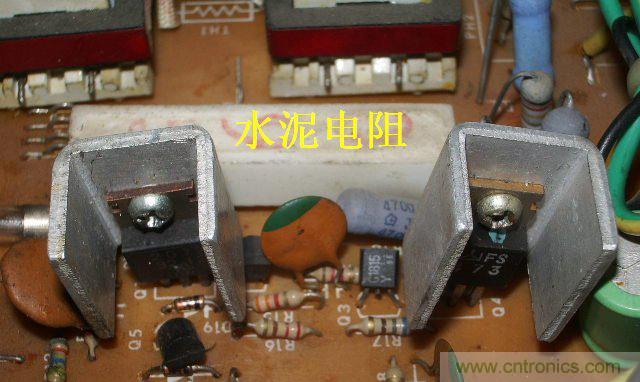

水泥電阻

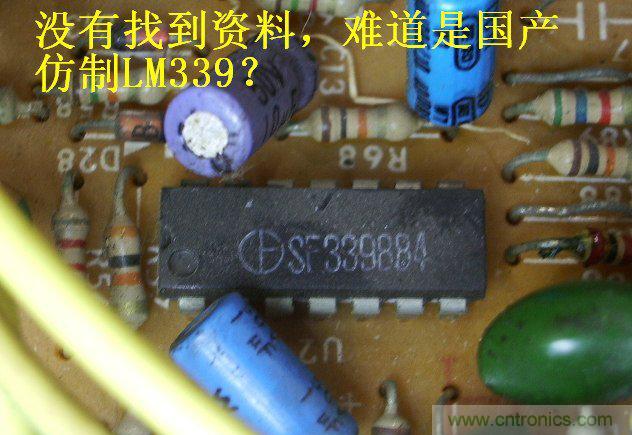

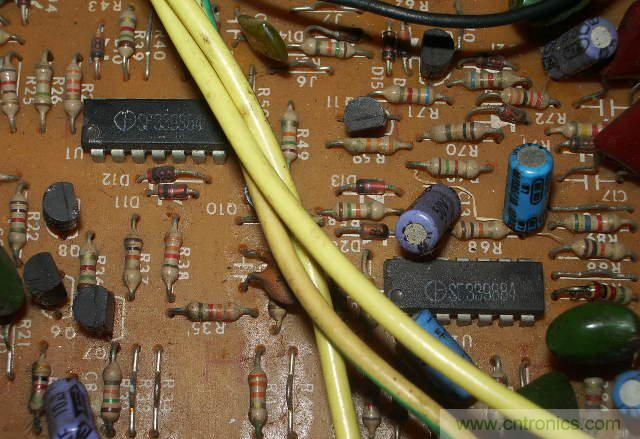

沒有找到資料，難道是國產仿制的ML339？

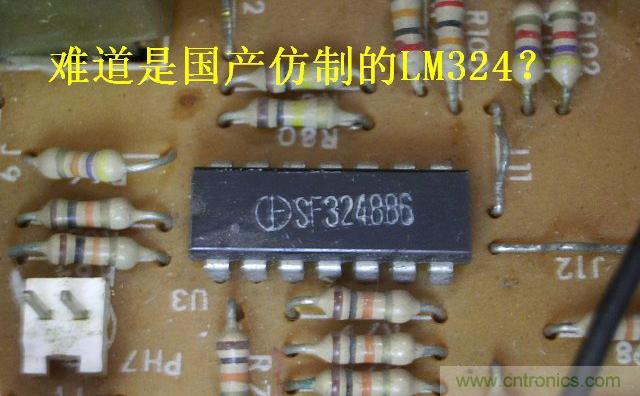

難道是國產仿制的LM324？

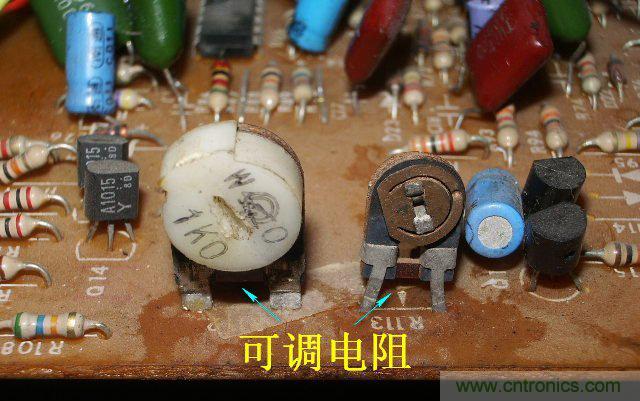

可調電阻

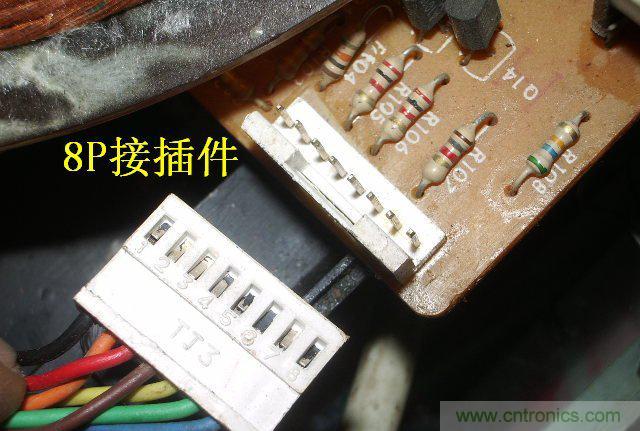

8P接插件

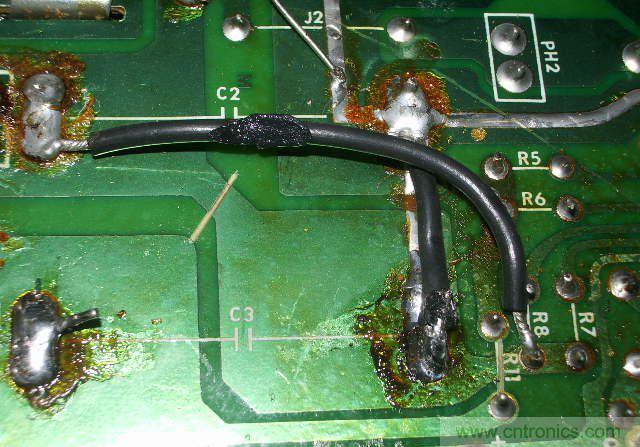

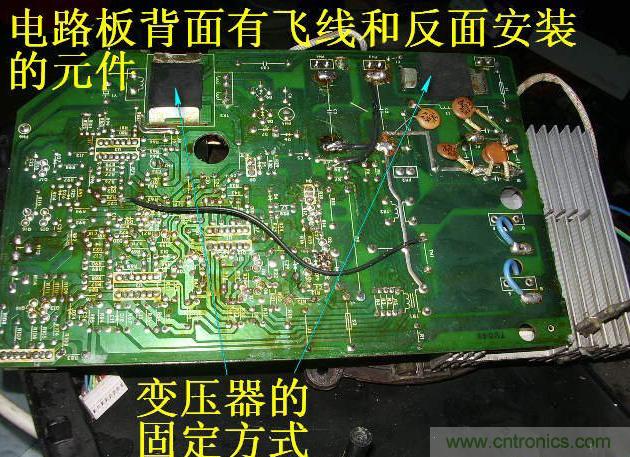

電路板背面有飛線和反面安裝的元件
變壓器的固定方式

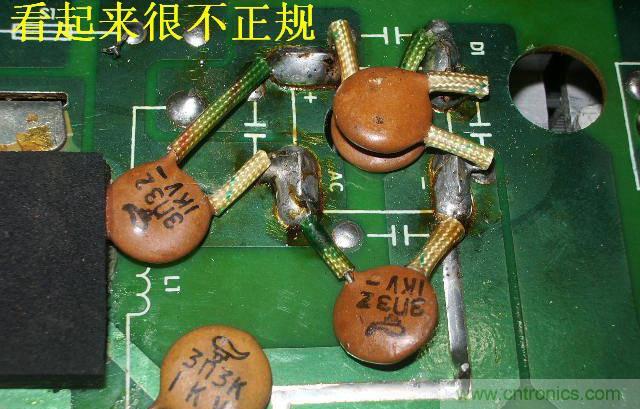

狠起來很不正規

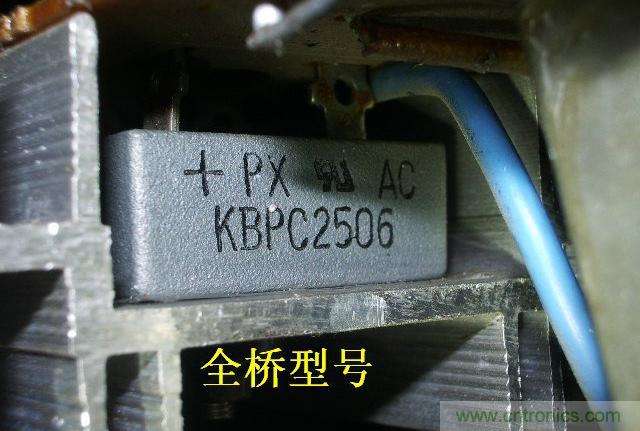

全橋型號

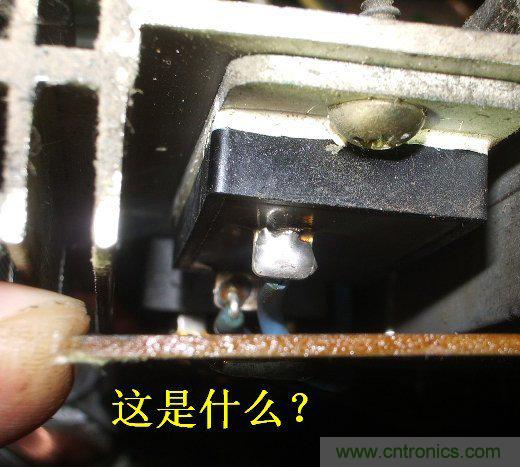

這是什么

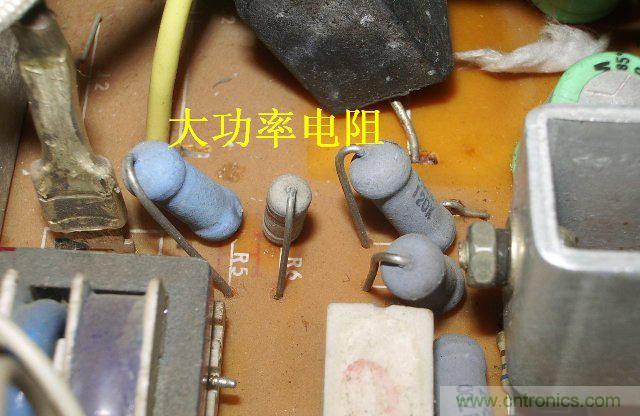

大功率電阻

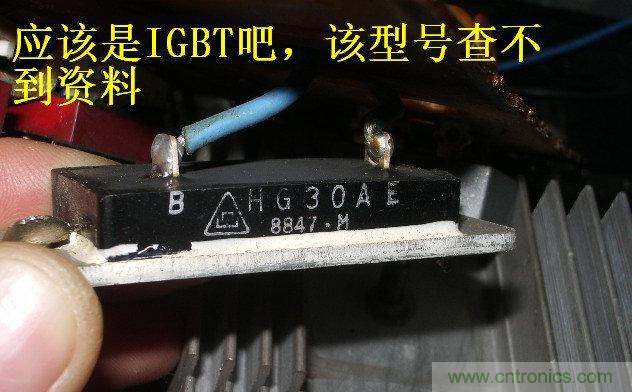

應該是IGBT吧，該型號查不到資料

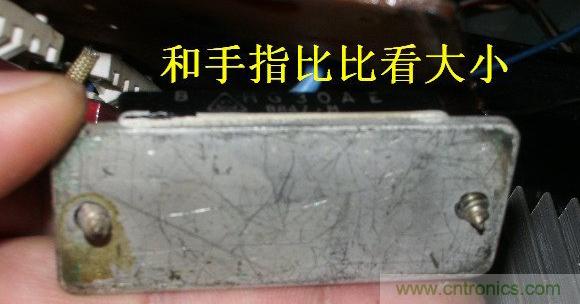

和手手指比比看大小

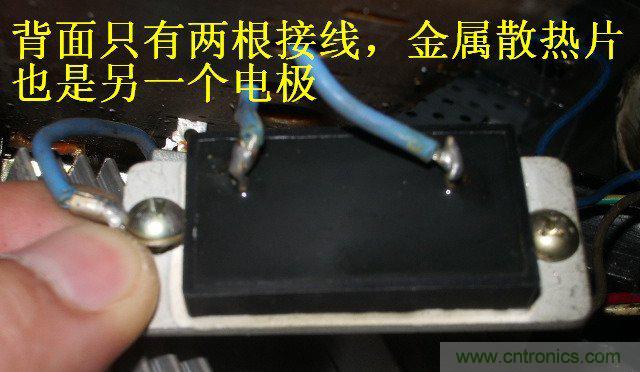

背面只有兩根接線，金屬散熱片也是另一個電極

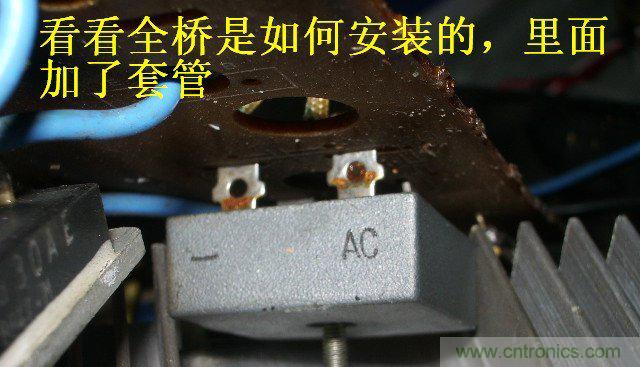

看看全橋是如何安裝的，里面加了套管。
