【導讀】本文主要講解了智能家電控制系統的設計，設計思路主要圍繞以單片機為核心，將電腦作為上位機實現自動控制幾點的開關狀態，從而通過單片機嵌入式系統控制按鍵，繼而控制家電的開關。此次設計控制簡單，顯示直觀，能夠完整地實現整個電路的控制系統的設計。
硬件部分包括單片機最小系統，串口通信、液晶顯示界面三大部分。最小系統部分單片機選用了AT89C51單片機，串口選用232電平轉TTL電平的MAX232)芯片，進行電平轉換。液晶選用128X64點陣的液晶模塊。

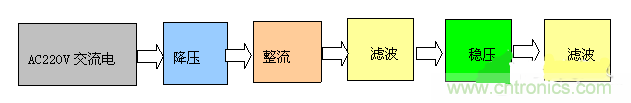

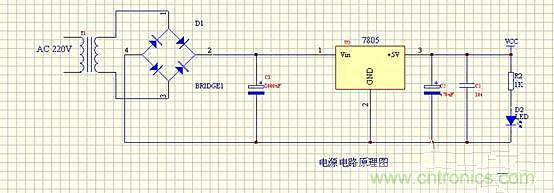

穩壓直流電源設計
圖1
流程圖如下圖所示：
圖2

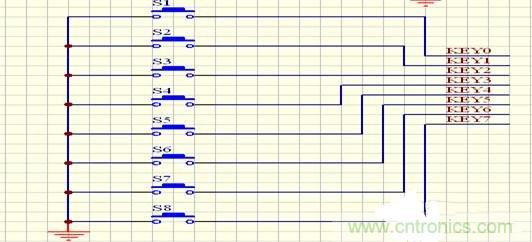

矩陣鍵盤的設計
矩陣按鍵部分由8個輕觸按鍵，單片機的P2口檢測及按鍵狀態，并記錄相應的鍵值，指示相應的指示燈亮，并同步把相應信息通過串口傳給PC機。
圖3
鍵連擊現象的克服和處理
當我們按下某個鍵時，對應的功能便會通過鍵盤分析程序得以執行，如果在操作者釋放之前，對應的功能多次執行，如同操作者在連續不斷的操作該鍵一樣，這種現象就稱為連擊。連擊先可流程圖的軟件方法來解決：當某個鍵按下時，首先進行軟件去抖處理，確認鍵被按下后，便執行與該鍵相對應的功能，執行完后不是立即返回，而是等待鍵釋放之后再返回，使每一次按鍵只被響應一次，從而達到避免連擊的目的。

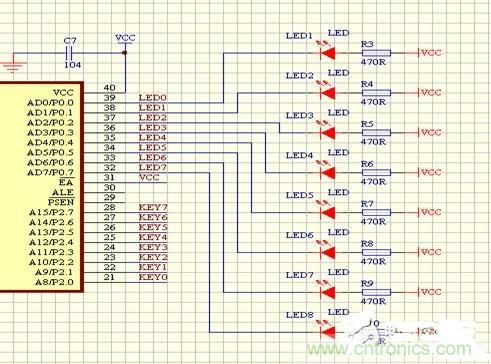

圖4：指示燈硬件圖

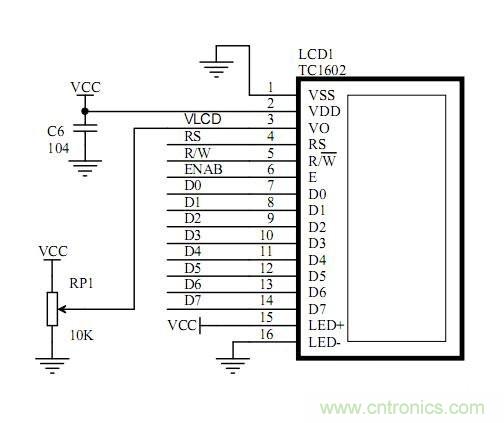

液晶顯示驅動電路的設計
圖5
現在，在市場上所使用的液晶都是液晶模塊，也就是說，現在的液晶模塊都是將液晶以及相應的驅動芯片，寄存器，驅動電源電路等一系列的輔助電路都集成在了一起，從二使用戶能夠更加的方便是液晶，即所謂的大眾化。12864采用的是點陣式液晶，分為128X64個點，即有1204個字節，也就是說每一個ROM內存單元對應一個點陣。如何對其驅動是對12864的主要難點，對于其驅動大致可以分為：初始化，設置起始位顯示，輸送數據幾大塊。初始化主要的就是按照芯片手冊來，因?yàn)槟切┟钫Z句的內存單元都是定的，不能夠根據用戶的喜好來自己定義。設置起始位數據顯示位置，主要是要搞清楚ROM的對應地址。12864分為左半屏面和右半屏面。其中左邊占64列，右邊占64列。共128列。行分為64行。又將其分為8頁，每一頁占8行。列的起始地址為40H，行的起始地址為B8H。

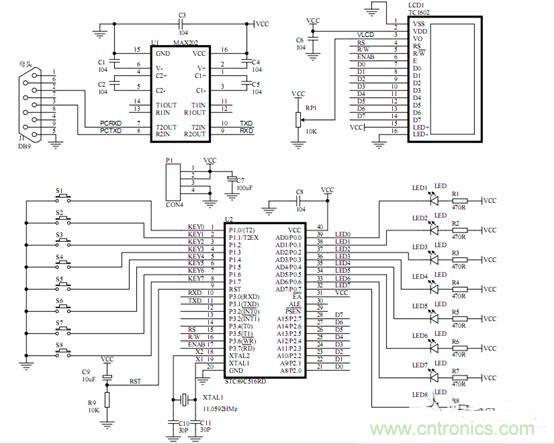

系統仿真
圖6
