【導讀】在技術規格的單位變化明顯時，計算系統的總誤差就顯得尤為重要。合并前，計算總體誤差要求所有技術規格必須轉換共同單位。本文就教你如何計算系統總體誤差，在伏特，百分率和百萬分率中進行轉換。
線性器件數據表中的大多數誤差是折算到輸入端的 (RTI)。將誤差折算到輸入端有三個主要的好處：他將輸出上總體誤差的每一個誤差源分離開來，不需要知道器件增益，并且簡化了將總體誤差折算到輸出端的計算方法。為了在伏特、百分率和百萬分率間轉換輸入引入的技術規格，并且將總體誤差折算到輸出端，我們使用以下方程式。
從伏特轉換為百分率：
在這里：
Error(V) = 單位為伏特的誤差。
Error(%) = 以滿量程范圍百分比表示的誤差。
FSRInput = 輸入的滿量程范圍。
要將百分率轉換為百萬分率：
在這里：
Error(ppm) = 以滿量程范圍的百萬分率表示的誤差。
要將所有誤差折算到輸出端，單位伏特：
在這里：
總輸出誤差 (V) = 以伏特為單位折算到輸出端的總體誤差。
FSROuput = 輸出的滿量程范圍。
為了顯示一個如何使用上述方程式的示例，我們將使用圖1中的電路，并且計算由INA826的幾個技術規格所導致的組合誤差(單位ppm)。此電路使用一個20mVpp的輸入信號，并且RG針對INA826被設定為具有100V/V的增益。

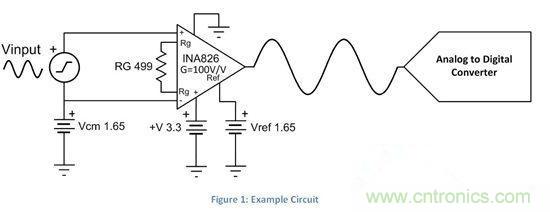

圖1
我們將看到的第一個誤差是輸入偏移電壓。圖2顯示針對INA826的輸入偏移電壓技術規格。

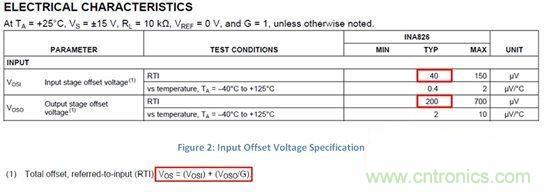

圖2
由于這個技術規格的單位為伏特，使用方程式1和方程式2來將其轉換為ppm值。我們需要知道輸入的滿量程范圍來解出方程式1。圖1的FSR是INA826輸入上的總電壓范圍。在這個情況下為20mVpp。我們現在掌握了所需的全部信息，我們將數字代入方程式。

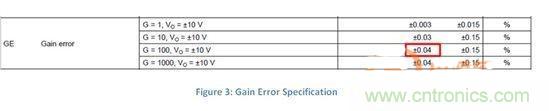

圖3

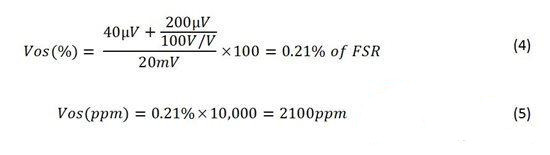

現在兩個誤差源的單位均為ppm了，我們可以通過計算方程式7中顯示的RSS，或和方根值來將他們組合在一起。
這是由輸入引入的增益誤差和偏移電壓所導致的總體誤差。然而，很多人想看看他們?cè)谳敵錾夏軌驎?huì)測量到多少誤差。為了將誤差折算到輸出端，使用方程式3。方程式3使用變量FSROutput，輸出的滿量程范圍。在圖1顯示的示例中，輸出的FSR為2Vpp。計算方法為輸入信號 (20mVpp) 乘以增益 (100V/V)。方程式8中計算的是輸出上的總體電壓誤差。
雖然這些誤差不是INA826的所有誤差，可以用相似的分析來將其余誤差包括在內。
你現在知道了如何在伏特、百分率和百萬分率之間進行轉換，你已經可以計算系統的總體誤差了。
