解調PWM信號
脈寬調制(PWM)被廣泛應用于開關電源和電機控制器。分析控制環路的動態情況要求觀察脈沖寬度隨時間的變化。如果你的示波器具有電源分析選件包，那么你就能直接使用這個功能。如果你的示波器沒有這方面的配置，你可以使用示波器的跟蹤(某些示波器中的時間跟蹤)功能解調出PWM控制信號。
首先，確保你的示波器包含所有實例測量。也就是說，如果你測量波形的寬度，示波器將測量屏幕上出現的波形的每個周期。示波器還應該包含依據測量到的參數產生波形的跟蹤功能。寬度或“width@level”參數的跟蹤可以顯示每個周期脈寬隨時間的變化，并且與源軌跡同步。因此寬度跟蹤是解調PWM信號的理想工具。跟蹤功能可以從參數或數學設置中訪問。
圖1顯示了作為負載電流階躍變化(軌跡C2，從上數第3個)響應的PWM控制器輸出(軌跡C1，頂部軌跡)的跟蹤軌跡F1，即展示width@level 參數與時間關系的(底部軌跡)?？s放軌跡Z1(從上數第2個)是水平方向放大了的隨負載變化的控制器輸出，展示了脈寬的變化。

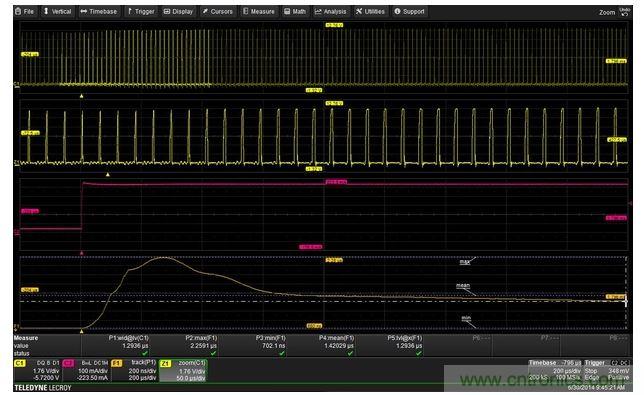

圖1：使用width@level參數跟蹤功能，在數學軌跡F1(最底部的軌跡)中顯示PWM波形每個周期即時寬度與時間的關系，反應了軌跡C2(從上數第3條)所示的負載電流的階躍變化。
參數可以像圖1中那樣應用于跟蹤功能，其中參數P2到P4分別從跟蹤波形中讀取最大、最小、平均和最后一個脈沖寬度。
創建用于評估磁性器件的磁滯圖
用于電感或變壓器等電磁元件的磁滯或B/H曲線是一種常見的電源測量項目。磁性材料可以通過繪制作為磁場強度(H)函數的磁通密度(B)進行表征。這個功能有時在示波器的電源分析選件中提供。這種圖也很容易在帶X-Y顯示器的任何示波器上創建。圖2顯示了如何連接電感和信號發生器產生B/H曲線。
2

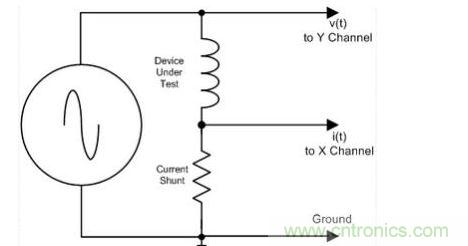

圖2：將電壓波形v(t)連接到示波器X-Y顯示器的垂直或Y通道。電流波形i(t)連接到水平或X通道。
[page]
H是磁場強度，單位為安培/米
B是磁通密度，單位特斯拉
A是橫截面積，單位平方米
n是匝數
l是平均路徑長度，單位米
v(t)是電感上的電壓，單位伏特
i(t)是流過電感的電流，單位安培
需要注意的是，為了確定磁通密度，必須對電壓波形求積分。
如果需要的話，你可以使用重定標數學函數對磁場強度和磁通密度進行調整。這要求掌握待測器件的物理特性知識，如上面公式中規定的那樣。
圖3顯示了這種電壓與電流經積分后的B/H曲線在示波器屏幕上顯示的結果。從待測器件施加的電壓用數學軌跡F1進行積分，并在數學軌跡F2中作了重新定標，最終在X-Y顯示器的垂直軸上讀取單位為特斯拉的磁通密度。電流波形在數學軌跡F3中得到重新定標，并應用于水平軸。

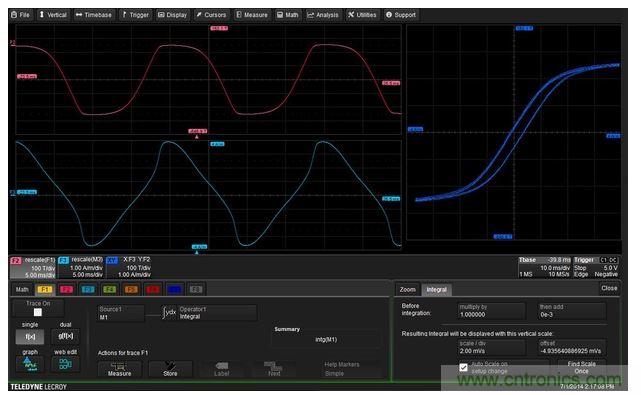

3：根據電感上的電壓和流經電感的電流產生并經過適當調整的磁滯圖。
[page]
將波形數據重定標為合適的單位
在前一章節中，我們必須將電壓波形的積分轉換為磁通密度。這要求將波形除以一個常數(匝數與橫截面的乘積)。另外，正確的單位應該是特斯拉。這些操作可以使用示波器的重定標數學函數來完成。重定標允許用戶將波形乘上一個常數，然后再增加一個常數，而且可以通過配置用用戶選擇的單位覆蓋原有單位(本例中是伏特)。本例中使用的示波器提供48種標準電氣單位，包括特斯拉。
圖4顯示了數學軌跡F2的重定標設置。我們需要將電壓波形的積分除以20×10-6，但因為重定標函數只提供與常數的相乘，因為我們需要使用倒數或50×103。覆蓋單位復選框打上勾后會提供一個單位輸入域，我們在此輸入代表特斯拉的T。這樣將波形中的每個點乘以想要的常數就可以實現積分輸出(數學軌跡F1)的重定標。F2數學軌跡的垂直坐標現在的讀取單位就是特斯拉了。同樣，數學軌跡F3用于將測量得到的電流重定標為磁場強度。

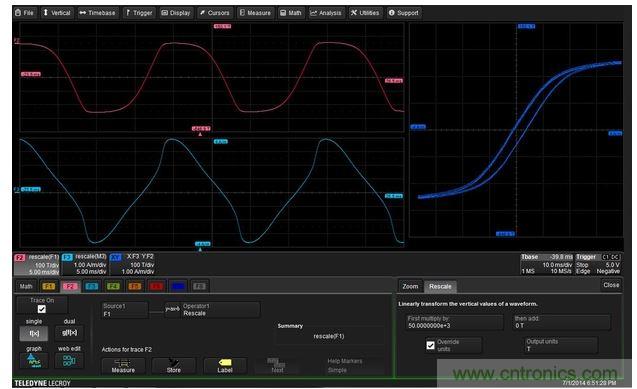

圖4：利用重定標數學函數將垂直刻度從伏特-秒轉換為特斯拉。覆蓋單位復選框支持用戶自定義的單位。
創建帶通濾波器
你曾經有過用帶通濾波器將目標信號與相鄰通道干擾隔離開來的需求嗎？大多數中檔示波器都包含有增強分辨率(ERES)數學函數形式的低通濾波器，但沒有帶通濾波器，除非你有數字濾波器選件。你可以使用一些技巧將ERES低通濾波器轉換成帶通濾波器。圖5顯示了這一技巧。

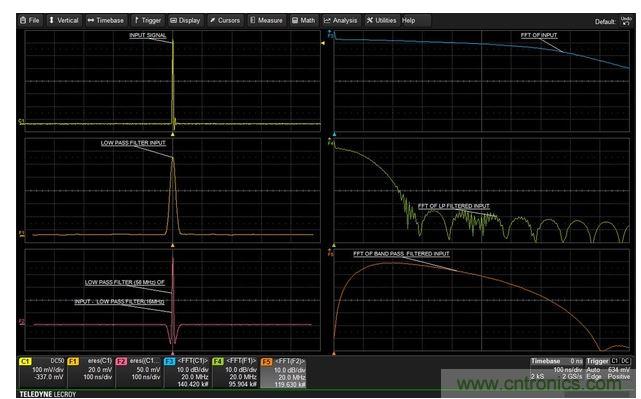

圖5：你可以對示波器的輸入進行帶通濾波操作，方法是從輸入通道中減去低通濾波后的輸入，然后再對結果應用低通濾波器。
左上角的軌跡C1是一種窄脈沖輸入信號。設置好的數學函數F1用于對通道1的輸入進行低通濾波。在這個案例中，ERES濾波器是16MHz的低通濾波器。軌跡F1(左邊中間)顯示了濾波器對時域信號的影響。在數學函數F2中，從輸入中減去F1中低通濾波器的輸出，從而去除低頻內容，得到高通響應。F2中的第二次數學操作是另外一個截止頻率為58MHz的ERES低通濾波器。結果就是軌跡F2(左下)中的帶通響應。
軌跡F3(右上)顯示了輸入快速傅里葉變換(FFT)的頻譜。F4(右中)是低通濾波過后的輸入頻譜。軌跡F5(右下)是帶通濾波操作的頻譜。對這些濾波器的控制受ERES函數中濾波器選擇的限制。示波器中提供的數字濾波器選件包可以提供更大的靈活性，但這種小技巧在標準配置的示波器中都可以使用。
捕捉串行數據圖案
示波器一般都有幾種工具捕捉串行數據圖案?？蛇x的串行觸發器和解碼功能可以根據規定的串行標準對數據進行操作。另外一種串行圖案捕捉技術是使用案例所用示波器中被稱為WaveScan的示波器搜索功能。這種數據搜索引擎包含在所有這家供貨商的中檔示波器中，其它制造商也提供類似的功能。圖6顯示了使用WaveScan捕捉串行圖案的例子。

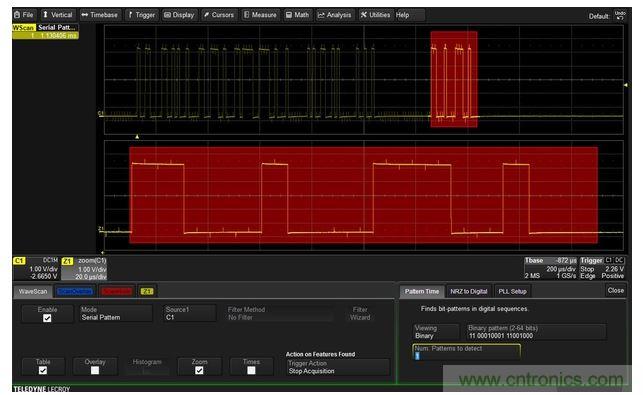

圖6：使用串行圖案搜索模式下的WaveScan搜索引擎捕捉18位串行圖案。從2位到64位的圖案可以用作搜索條件。還需要在“NRZ-to-Digital”卡片下輸入位速率、斜率和邏輯電平。
串行圖案搜索模式將根據輸入的二進制或16進制長度值搜索從2位至64位的圖案。除了串行圖案外，用戶還必須輸入串行位速率。這些參數包含在“NRZ-to-Digital”卡片內用于串行圖案識別的物理參數設置中，除了數據位速率，還有斜率和數據的邏輯閾值。
當檢測到所選的圖案時，WaveScan的7個動作中任何一個都可以被觸發。圖6所示例子已經停止了采集。
