- 耐熱增強型封裝、占板面積緊湊
- 高效、調光比高
- 輸出電壓穩定
- 適合工業、汽車和醫療用LED照明驅動器

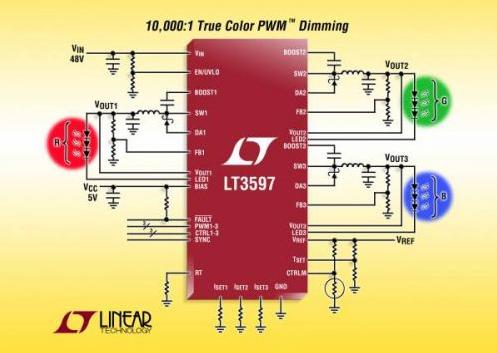

凌力爾特公司 （Linear Technology Corporation） 推出 60V、1MHz、降壓型 DC/DC 轉換器 LT3597，該器件設計成作為 3 通道、恒定電流 LED 驅動器工作。LT3597 的每個通道都含有一個吸收恒定電流的 LED 驅動器和專用的自適應輸出降壓型轉換器。這種設計為 RGB 顯示器等應用提供了最高效率，在這類應用中，每個 LED 串需要不同的輸出電壓。在 48V 輸入時，LT3597 可驅動多達 3 個 LED 串 （每串由多達 10 個 100mA 的 LED 串聯組成），提供超過 90% 的效率。LT3597 的多通道能力使其可理想地應用于大型 LED 廣告牌背光照明，也非常適用于工業、汽車和醫療顯示器。類似地，其 6V 至 60V 輸入電壓范圍使該器件也非常適合工業、汽車和醫療應用。每個 LED 串都能獨立設定，以提供高達 100mA 的 LED 電流，在 LED 串之間具有 ±2% 的電流匹配準確度。此外，每個通道可運用 True Color PWM 調光方式獨立調光，提供高達 10，000:1 的調光比。以 200kHz 至 1MHz 的可編程固定頻率工作以及電流模式架構確保在非常寬的電源和輸出電壓范圍內穩定工作，從而最大限度地減小了外部組件的尺寸。此外，開關頻率可同步至一個外部時鐘。LT3597 采用耐熱增強型 5mm x 8mm QFN 封裝，可為 LED 照明應用組成占板面積非常緊湊的解決方案。
LT3597 采用 3 個獨立的 400mA、60V 內部開關，以提供降壓型恒定電流源。內部降壓型轉換器運用自適應反饋環路調節輸出電壓，使其略高于所需要的 LED 電壓，以確保最高效率。如果任何一串 LED 串出現了開路或短路故障，那么 LT3597 就繼續調節其它 LED 串，并向 FAULT 引腳發出信號。其他特點包括基于節溫和 / 或 LED 溫度使 LED 電流降額以及在停機時斷接 LED。
LT3597EUHG 采用 39 引線 5mm x 8mm QFN 封裝。以 1，000 片為單位批量購買，每片價格為 3.95 美元。工業級版本 LT3597IUHG 經過測試，保證在 -40°C 至 125°C 的工作節溫范圍內工作，千片批購價為每片 4.54 美元。所有版本都有現貨供應。
性能概要：LT3597
- 3 個 100mA 降壓型穩壓器，每個以快速 NPN 電流源驅動多達 10 個 LED
- 快速電流源實現 《1μs 的脈沖寬度 （在 100Hz 時提供 10，000:1 True Color PWM 調光）
- 停機時斷接 LED
- 自適應 VOUT 實現更高效率
- 6V 至 60V 輸入電壓范圍
- ±2% 的 LED 電流匹配準確度
- 外部電阻器設定每個通道的 LED 電流
- 內部補償和軟啟動
- 可編程開關頻率 （200kHz 至 1MHz）
- 可同步至外部時鐘
- 開路 LED 檢測和報告
- 短路 LED 引腳保護和報告
- 可編程 LED 電流熱降額
- 可編程溫度保護
- 具 0.6mm 高壓引腳間隔的 5mm x 8mm 耐熱增強型 QFN 封裝
