剛剛過去的2011年被LED業內人士形象的稱為“鬧騰的LED”，中國LED市場險象環生，歐美廠商率先敲響營收季減預警，巨頭搶灘中國LED照明市場，LED芯片步入“量漲價跌”通道，鈞多立“閃電倒閉”引發連鎖反應，淘汰白熾燈“揭開面紗”，LED企業上演年終IPO上市潮。價格戰、品質戰混為一談，上下游之間模糊不清，到處都是紅海。
有業內人士說，2011年LED庫存過大，會使2012年的市場不如2011年。對此觀點，Marvell公司全球技術行銷高級經理Lance Zheng有不同看法，“國內裝機量非常多，這個是造成產能過剩的原因，但提高光效會是刺激LED行業發展的非常好的方式，因?yàn)楣庑б惶岣咚玫腖ED數量就會小，因此能降低成本，促進LED市場發展。至于說2012年整個產業應該還是保持增長，這里的亮點就是LED照明。”他在“2012產業和技術展望媒體研討會”上這樣表示。
2012是LED照明市場起飛的關鍵年
Lance指出，2011年整個照明市場增長超過 40%，隨著各國在今年開始逐步淘汰白熾燈，2012年成為L(zhǎng)ED照明市場起飛的關鍵年，LED燈泡、燈具成長會非常好，特別是商業照明，成長尤其迅速，未來隨著LED芯片價格和相關零部件價格的下降，成長將會進一步加速。
他指出，雖然中國市場對LED燈泡需求還沒有歐美那么大，普及可能要慢幾年，但有一點要注意，LED燈泡制造70%在中國，研發能力也很強，很多是銷往歐美等國。因此，中國在推動LED照明向大眾市場普及的過程中將扮演重要角色。
不過，雖然前景光明，但LED光源以及驅動成本仍非常高，因此LED燈價格仍比較昂貴，這也是LED照明遲遲不能邁入大眾市場的原因。2012年，LED照明廠商要如何突破重圍，為大眾市場的LED照明帶來曙光呢？
“將創新應用于LED驅動器從而以更低的成本提供高能效和高品質光輸出，推動LED照明的大規模普及是Marvell的使命。”Lance介紹說，“Marvell擁有很多先進的LED驅動技術，并且這些LED驅動芯片是建立在模數混合的架構上。另外Marvell有最領先的無線通訊技術，可以和LED照明控制結合在一起，向客戶提供全套系統設計，可幫助中國廠商以最低的BOM成本、最佳的性能優勢以及最快速度實現LED照明產品的推廣。”
[page]獨有DSP內核 + OTP深度調光曲線調整

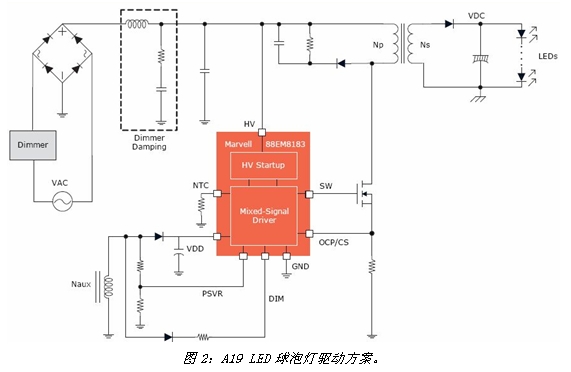

Marvell針對LED照明市場最新推出的高度集成的88EM8183 LED驅動器IC采用了Marvell獨特的混合信號架構和先進的調光控制技術，提供高品質光輸出且調光性能可與白熾燈媲美。可平滑地實現低至1% LED電流的深度調光，相比之下，同類LED驅動器解決方案一般僅能實現10%至20%的調光。以這種幅度調光，人眼感覺不到光強有很大的變化，因此88EM8183顯著提高了性能。
所謂混合架構就是每個芯片里面都有DSP內核，可以固化算法。除了DSP內核，芯片內部還有一個OTP用以存儲少量參數值，可以根據不同需要，調整調光曲線。
Lance 透露：“最初我們?cè)O(shè)計芯片的時候，是根據美國國家電氣制造商協會SSL 6（NEMA SSL 6）調光標準進行的。在這個標準里面，對調光曲線沒有定義，但是定義了一個范圍，在這個范圍的中間有一條曲線，要求就是最好能做到和白熾燈曲線相吻合。我們采取的措施是在通過內置OTP以及外部DIM電阻結合，調整調光的線性度向白熾燈曲線靠近，這樣可以做到非常深度（低至1%），相比之下，同類LED驅動器解決方案一般僅能實現10%至20%的調光。所以說這個曲線是相當不錯的。”
88EM8183與超過110種不同的LED調光器兼容
消費者用LED節能燈取代白熾燈等傳統照明解決方案的同時，也希望得到同樣或更好的照明體驗。不幸的是，他們常常發現LED燈在調光能力上有問題，因此覺得LED燈幾乎不能調光或調光時會閃爍。很多LED燈與家中已安裝的壁式調光器也不兼容。Marvell最新的88EM8183深度調光單級交流/直流LED驅動器IC為OEM廠商和ODM廠商提供了兼容性最廣泛的調光解決方案，該IC與全球市場上絕大多數調光器都兼容，而且提供卓越的光輸出質量，可提高消費者的滿意度，減少退貨。
據悉，為了確保88EM8183 IC的調光兼容性，Marvell工程師與照明控制行業的領導者Lutron公司緊密合作，測試了Lutron提供的各種調光器，其中包括C•L系列調光器，該系列調光器可同時用于LED和傳統照明燈。
BOM材料減少一半！
此外，88EM8183可實現將LED驅動器所需組件數減少一半以上，從而極大地減小了所需的電路板面積，因此能夠幫助OEM和ODM適應各種外形尺寸的LED燈，例如A19、PAR、BR、GU10和Candle，而且不會有損調光性能。
如上圖3所示，Marvell的全系統參考設計板總共只需33個元件，相比之下，目前市面上流行的方案多達70多個元器件。這樣整體方案的成本可以降低30-40%。而用88EM8183驅動，單面PCB就可以做到，可靠性自然也提高了。除此之外，相比其他公司接近80%的效率，Marvell 88EM8183能達到85%；并提供高與0.95的PF以及低于20%的THD。“美國一些電力公司對諧波失真小于20%的方案會有補貼，THD小，無形中也給終端客戶降低了購買成本。”他表示。

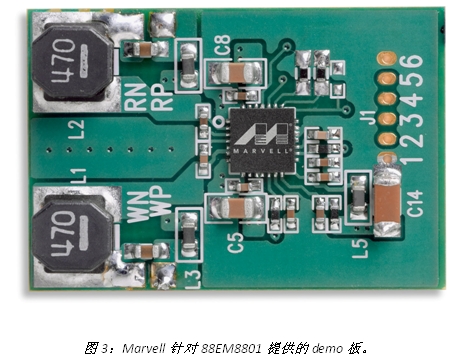

88EM8801：第一款雙通道智能LED驅動芯片
不久前，Marvell還推出了全球第一款雙通道智能LED驅動芯片88EM8801，可用于開發通用消費類市場目前還較昂貴的更高端照明產品，還可減少實現高端照明功能所需的工程投入，加快高品質專業和消費類LED照明技術的大規模市場應用步伐。
88EM8801是同類產品中第一款可處理雙通道LED的驅動器，具有多種獨特的差異化特性。該芯片內置四個大功率MOSFET、一個I2C接口和一個OTP存儲器塊，可以精確和有效地進行每個LED串的電流控制。這是通過在OTP存儲器寫入校準和補償數據或通過經由PWM和I2C接口的調光控制信號來實現的，可達到產品光輸出的一致性。由于高集成度，88EM8801省去了諸如MOSFET和整流二極管等大部分外部元件，極大地節省了材料清單（BOM）成本和電路板空間。此外，88EM8801配置了雙通道同步整流降壓拓?fù)浣Y(jié)構，可提供高達95%的效率。
除了可減小LED驅動電路的尺寸、降低設計復雜度和成本外，智能的88EM8801在帶來高品質光輸出的同時降低了LED元件開銷，這部分成本一般占據LED燈泡總成本的60%。憑借Marvell的雙通道驅動技術，可混合和控制不同顏色的LED，以實現很高的色顯指數（CRI）和光效。
[page]獨創的全系統智能LED照明平臺

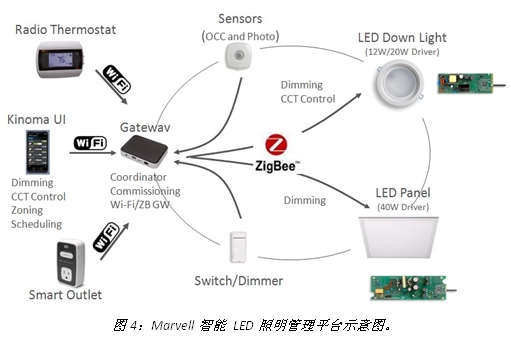

Marvell新型智能LED照明平臺體現了Marvell對綠色照明應用的前瞻性眼光，它的目標是為OEM提供一個完整的軟硬件解決方案，使得他們可以用更少的時間和更低的成本來開發產品并投入市場。同時，該平臺是一個綠色節能方案，它包含了基于Marvell的創新LED驅動芯片的發光二級管（LED）照明組件以及ZigBee網絡、ZigBee/WiFi無線網關以及智能照明軟件。這些組件共同提升系統能效，并保證高質量LED照明以促進環保和便捷的生活方式。
Marvell智能 LED照明管理平臺提供了完全集成的LED照明和無線控制系統，因此不論是易用性的提升還是安裝成本的降低都趨向于極致，大大簡化了使用和維護難度，使得非專業人員也能輕松應對。該平臺的一大特色是允許終端用戶可以使用智能手機和平板電腦方案，使他們可以方便地從任何地方管理、分析并維護一個更具性價比的數字照明方案。
這種智能LED照明平臺可以顯著地節約商業和住宅用電。并且隨著新的LED照明應用的推出，用戶還可以添加更多安全功能以及增強遠程管理的體驗，如高質量的照明調整、氣氛和現場的控制等。
