- 鋰離子電池充電平衡解決方案介紹
- 平衡是強制所有電池具有相同電壓的過程
- Aeroflex 平衡電路使用共享總線，這個總線的電壓等于所有電池的平均電壓
- 對于較小的電池而言，使用平衡電流較小但是傳輸率比較高的電路比較合適
- 通過使用電池平衡，系統工程師能夠根據應用選擇容量更大的電池
鋰離子電池最早出現于1991 年并成為許多應用領域的首選技術，這些領域包括衛星、地面車輛以及模型飛機，另外還有筆記本電腦和手機。這主要歸功于鋰離子電池突出的能量密度，也就是所儲存能量和重量的比值。
電壓降
鋰離子電池被設計用來提供大約3.0～＋4.3V的電壓。始終保持鋰離子電池的電壓在其設計界限之內非常重要，否則電池會遭受不可修復的損壞。如果電池的電壓降到3.0V以下，其將進入深放電狀態，一旦進入這種狀態，就需要數小時甚至數天才能恢復。實際上，深放電可能會造成電池短路，而電池一旦短路就無法恢復。過充電使電壓高于4.3V可能會更糟糕，因為這樣做會破壞電池，造成過熱或其他災難性的后果。在只使用1塊鋰離子電池的簡單應用中，電子控制電路必須保護電池，當電池電壓降低到3.2V 以下就斷開負載，并在充電時保證電壓低于4.2V。
鋰離子電池結構
鋰離子電池是由2個或更多個電池串聯構成的。在這種結構中，電池電壓等于單個電池電壓之和。例如，96V的電池是通過將24 塊鋰離子電池串聯得到的。加上負載之后，負載的電流是由串聯的24塊電池共同提供。如果對電池進行充電，充電器需要向串聯的電池組提供充電電流。在這兩種情況下，所有電池的放電和充電電流是相同的。在整個生命周期內，電池可能會進行數百次甚至數千次的充放電。此時，各個電池的老化可能會有所不同。有些電池會變得與其他電池有些失配（或者更嚴重一些）。如果這種現象沒有得到改善，一個或多個電池可能會欠充電或過充電，這兩種現象都會導致電池失效。
平衡

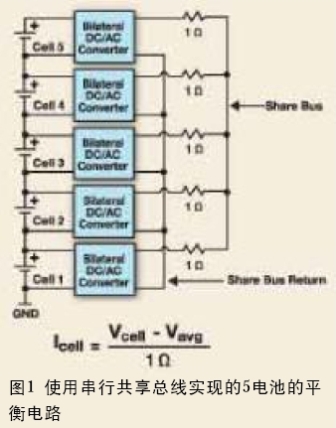

改善這種狀況的方法被稱為平衡。平衡是強制所有電池具有相同電壓的過程。這是通過平衡電路實現的。Aeroflex 平衡電路使用共享總線，這個總線的電壓等于所有電池的平均電壓。平衡電路由那些超過共享總線電壓的電池充電并將電能注入到電壓較低的電池，這個工作是通過高效率的雙邊DC/AC轉換器來完成的。平衡電流的大小與電壓差成正比，也就是說，隨著電池越來越接近理想平衡狀態，平衡電流將趨近于0。圖1顯示了一個用于5個電池的平衡電路，其中，1 Ω電阻確定了傳輸比，也就是不平衡電壓與平衡電流的比值。對于容量較大（通常20Ah或更高）的電池而言，為了將達到平衡的時間減到最短，需要高達1A的平衡電流。對這些應用而言，雙DC/AC轉換器電路通過平面變壓器工作在100kHz的頻率附近。
電池電子單元

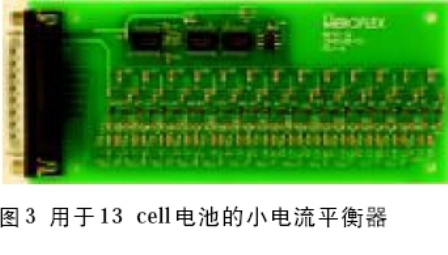

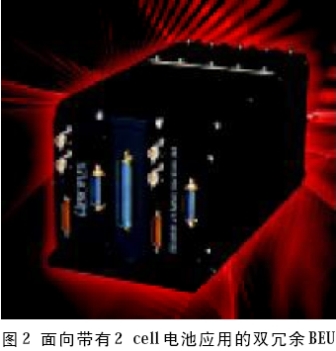

每個電路都是帶有諧振復位信號的前向轉換器，而開關頻率是由鎖相環控制的，以便提供精確的低損耗開關和高效率。圖2顯示了使用這種電路拓撲結構實現的面向24 cell鋰離子電池衛星應用的電池電子單元（BEU）。這個BEU也提供了單個電池的電壓監控功能，單個電池電壓的精度為10mV，這個數據是使用12位A/D和串行數據遙測技術測得的。對于較小的電池而言，使用平衡電流較小但是傳輸率比較高的電路比較合適。圖3顯示了一個小電流電池平衡器，Aeroflex的8645-13模塊。這是個6英寸×2.3英寸的電路卡，用于平衡13個電池。這個電池平衡器嵌入在電池封裝內部，不提供監視功能。
平衡的優勢
通過使用電池平衡，系統工程師能夠根據應用選擇容量更大的電池，這是因為平衡能夠使電池實現更高的荷電狀態（SOC）。如果不使用電池平衡功能，保守的設計無法讓SOC接近100%。這些電池是串聯在一起的，所有電池的充電電流都相等。充電器監視總電池電壓并繼續充電，直到達到預先設定的電壓，通常是每個電池4.2V。例如，10 cell 電池可能要充電到42V才能達到100%的SOC。如果電池之間沒有平衡，就無法保證每個電池電壓都精確地等于4.2V。例如，可能其中某個電池被充電到4.4V，有可能變為過充電狀態或被損壞。因此，沒有采取平衡措施的電池的SOC必須遠低于100%，以便確保不會存在一個或多個電池過充電。
另一方面，在采取了正確平衡措施的電池中，所有電池的電壓都非常接近于電池的平均電壓，就有可能通過測量電池總電壓的充電電路將電池的SOC充電至接近100%。因此，在沒有電池平衡的應用中，電池的SOC 通常在20%～80% 的范圍中，利用率只有60%。如果增加了平衡措施，SOC范圍可能是5%～95%，利用率增加到了90%。因此，電池平衡系統使得實現相同輸出容量的電池體積減小很多。這樣可以大大減少總體重量，即使將平衡器的重量計算在內也很劃算。
