【導讀】凌力爾特推出3款低功率16位、20Msps模數轉換器，這些器件在基帶實現了 84dB 的信噪比 (SNR) 和 99dB 的 SFDR 性能，適合噪聲非常低和線性度非常高的采樣應用，例如數字 X 射線、紅外和醫療成像、測厚儀、光譜儀和流式細胞儀。
凌力爾特公司 (Linear Technology Corporation) 推出 3 款低功率 16 位、20Msps 模數轉換器 (ADC) LTC2269、LTC2270 和 LTC2271，從而為準確度非常高的 DC 測量提供了最低輸入參考噪聲和嚴格的積分非線性誤差 (INL)。憑借僅為 46µVRMS 的輸入噪聲和保證最大值為 ±2.3LSB 的 INL 誤差，這些 ADC 適合噪聲非常低和線性度非常高的采樣應用，例如數字 X 射線、紅外和醫療成像、測厚儀、光譜儀和流式細胞儀。這些器件在基帶實現了 84dB 的信噪比 (SNR) 和 99dB 的 SFDR 性能。運用良好設計的 2.1Vp-p 前端實現了很高的 AC 性能和低噪聲，這也極大地降低了 ADC 驅動器電路所需的功率。ADC 本身每通道消耗大約 80mW。通過將這些器件置于備用 (12mW) 或停機 (0.5mW) 模式，可以進一步節省功率，從而使這些器件非常適用于手持式測試和測量應用。

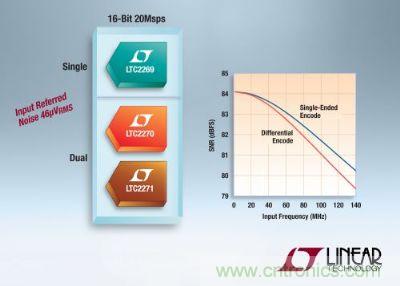

圖題：凌力爾特推出3款低功率16位、20Msps模數轉換器
LTC2269 和 LTC2270 分別是單通道和雙通道同時采樣并行 ADC，提供全速率 CMOS 或雙數據速率 (DDR) CMOS/LVDS 數字輸出選擇，具備可編程數字輸出定時、可編程 LVDS 輸出電流和可選 LVDS 輸出終止。LTC2271 包括具備串行 LVDS 輸出的雙通道同時采樣 ADC。這些器件包括凌力爾特的數字輸出隨機函數發生器和交替位極性 (ABP) 模式，可在應用中最大限度地減小數字反饋。
這些低功率 16 位 ADC 可為現有的 25Msps 至 125Msps、1.8V 低功率 ADC LTC2160、LTC2180 和 LTC2190 系列提供引腳兼容升級。這些器件采用緊湊的 QFN 封裝，設計師可受益于接口的靈活選擇，以最大限度地減少引腳數目，并易于進行至 FPGA 的布線。這些 ADC 現已投產，評估電路板和樣品可在線申請，也可通過凌力爾特當地的銷售辦事處獲得。單通道 LTC2269 器件的千片批購價為每片 30.00 美元。
性能概要：LTC2270
16 位、20Msps 單通道和雙通道 ADC
84dB SNR、99dB SFDR
46µVRMS 輸入參考噪聲
±2.3LSB (最大值) INL 誤差
低功耗：每通道 80mW
單個 1.8V 電源
靈活的數字接口：
CMOS、DDR CMOS 或 DDR LVDS 輸出
串行 LVDS
可選輸入范圍：1Vp-p 至 2.1Vp-p
200MHz 全功率帶寬 S/H
可選數據輸出隨機函數發生器
可選時鐘占空比穩定器
停機和打盹模式
用于配置的串行 SPI 端口
