【導讀】在VCD機中，半導體激光二極管是激光頭的核心部件之一，它大多是由雙異質結構的鎵鋁砷(AsALGA)三元化合物構成的，是一種近紅外半導體器件，波長為780～820 nm，額定功率為3～5 mw。另外，還有一種可見光(如紅光)半導體激光二極管，也廣泛應用于VCD機以及條形碼閱讀器中。
激光二極管的外形及尺寸如圖1所示。其內部結構類型有三種，如圖2所示。
圖1：激光二極管的外形及其尺寸

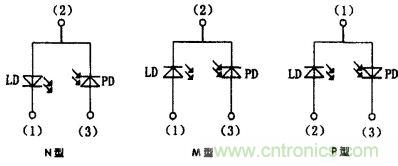

圖2：激光二極管的內部結構示意圖
由圖2可見，激光二極管內包括兩個部分
分是激光發射部分(可用LD表示)，它的作用是發射激光，如圖中電極(2);第二部分是激光接受部分(可用PD表示)，它的作用是接受、監測『JD發出的激光(當然，若不需監測LD的輸出，PD部分則可不用)，如圖中電極(3);這兩個部分共用公共電極(1)，因此，激光二極管有三個電極。
激光二極管具：有體積小、重量輕、耗電低、驅動電路簡單、調制方便、耐機械沖擊以及抗震動等優點，但它對過電流、過電壓以及靜電干擾極為敏感，因此，在使用時，要特別注意不要使其工作參數超過其最大允許值，可采用的方法如下：
(1)用直流恒流源驅動激光二極管。
(2)在激光_極管電路上串聯限流電阻器，并聯旁路電容器。
(3)由于激光二極管溫度升高將增大流過它的電流值，因此，必須采用必要的散熱措施，以保證器件工作在一定的溫度范圍之內。
(4)為了避免激光二極管因承受過大的反向電壓而造成擊穿損壞，可在其兩端反并聯上快速硅二極管。
