【導讀】大多數集成運算放大器電略部采用正、負對稱的雙電源供電，在只有一組電源的情況下，集成運算放大器也能正常工作。
采用單電源對集成這算放大器供電的常用方法是，把集成運算放大器兩輸入端電位抬高（且通常抬高至電源電壓的一半，即 E＋/2），抬高后的這個電位就相當于雙電源供電時的“地”電位，因此在靜態工作時，輸出端的電位也將等于兩輸入端的靜態電位，即E＋/2。

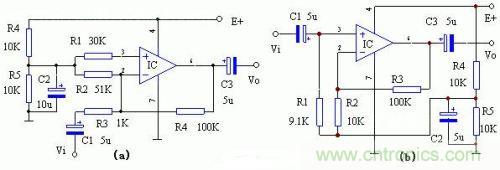

大多數集成運算放大器電略部采用正、負對稱的雙電源供電，在只有一組電源的情況下，集成運算放大器也能正常工作。圖中所示為兩種采用單電源供電的供電電路。
圖中，集成運算放大器兩輸入端抬高的電壓由R4、R5對電源分壓后產生，約等于 E+/2；C2為濾波電容；C1和C3分別為輸入、輸出隔直電容。為了減小輸入失調電流的影響，圖（a）中R1應等于R2與R4的并聯值，圖（b）中R1應等于R2與R3的并聯值。
圖（a）為反相輸入方式，電路的交流放大倍數為R4/R3=100倍；圖（b）為同相輸入方式，電路的交流放大倍數為R3/R2=10倍。
圖題：電路圖
