如今的移動電源類型和款式多種多樣，從造型、體積、設計每一款移動電源都不盡相同，相信很多消費者在挑選移動電源的時候都有選擇困難癥了。今天給大家介紹一款，由富基仕出品的創意時尚移動充電設備——Power Cube。為了滿足大家的好奇心，我們對其進行了解剖，以此揭秘一下富基仕 Power Cube 移動電源內部心臟構造。
富基仕 Power Cube 移動電源拆解開始！
一個產品縱然有著出色外觀設計，細膩的手感，但這也只是外在的表面。一款優秀的移動電源產品還涉及到芯片、電路設計、PCB 板、電芯每一個環節，這都關系到移動電源的質量問題。

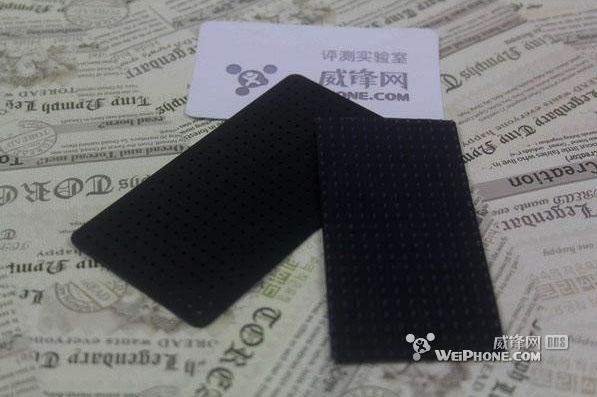

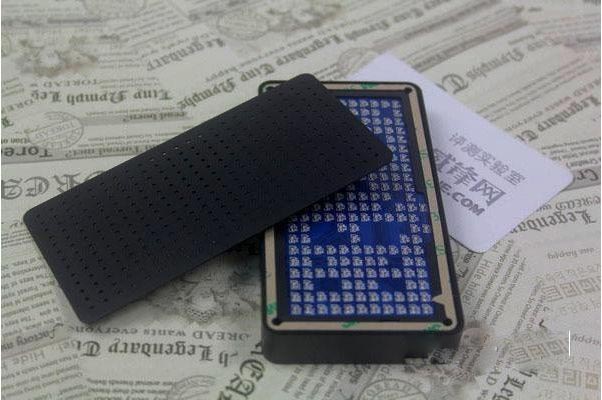

首先把 Power Cube 的金屬前面板給卸下來，前面板還鑲嵌這一個軟性的塑料膜，這層朔料膜起到在金屬前面板和電源的 LED 之間起到一種緩沖的作用，防止金屬前面板直接和 LED 直接接觸。這層塑料膜還起到了很好的防塵和防水功能，避免了灰塵和水滴直接進入移動電源的內部。

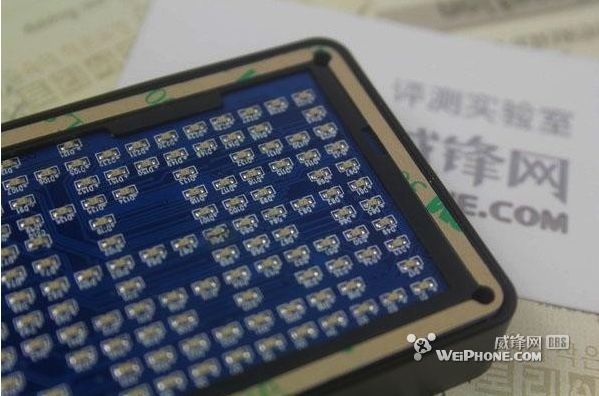

可以看到前面板下電路板上密密麻麻的 LED 燈，接著扭開移動電源四角的四顆螺絲。
[page]

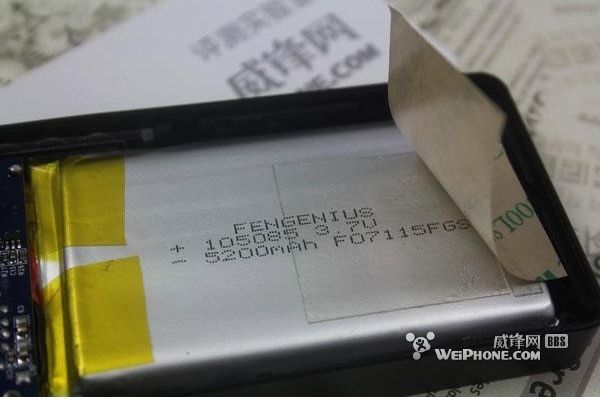

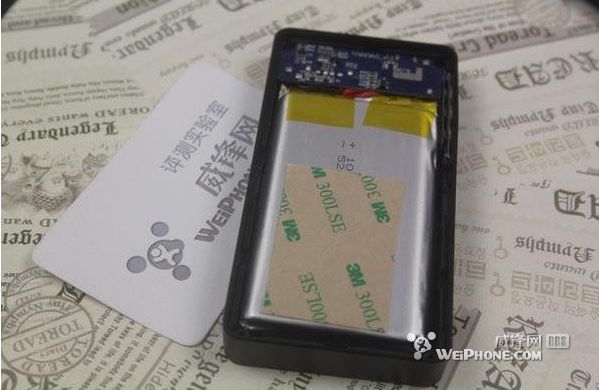

打開 Power Cube 的后蓋可以看到 PCB 板 的背面和一塊 5200 毫安的鋰離子聚合物電芯，鋰離子聚合物是一種新型電池，標稱電壓 3.6 或 3.7V，它具備能量密度高、無記憶效應、高轉換效率及高安全性等多種優勢特征，沒有爆炸等安全隱患，是很多大的品牌電池主要使用的電芯，但是成本也要高很多。電芯和 PCB 板 連接的地方有一層金手指，這種材料叫茶色高溫膠(金手指)，是一種聚酰亞胺膜，專門防止高溫、短路、漏液等隱患。

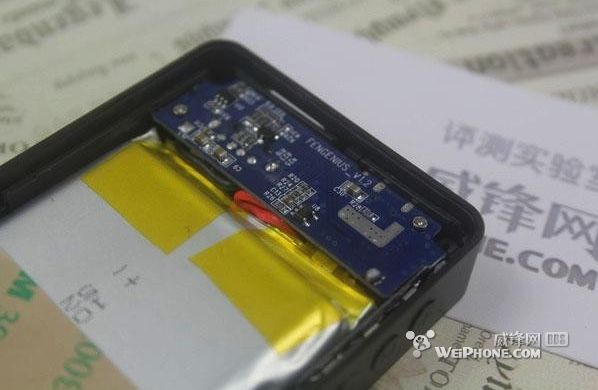

事實上，Power Cube 除了上面一塊我們能看見的 PCB 板之外，PCB 板的下面還有還有一個搭載移動電源主控芯片的電路板。
[page]

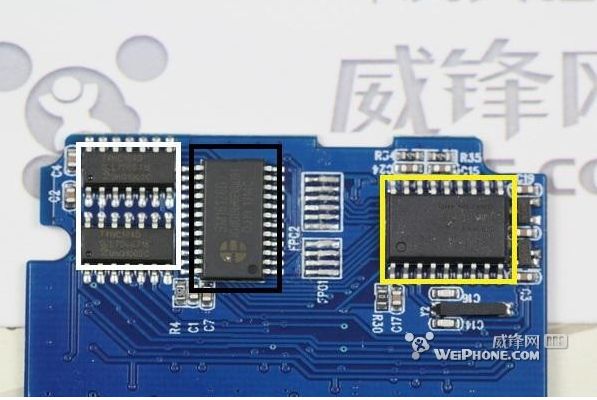

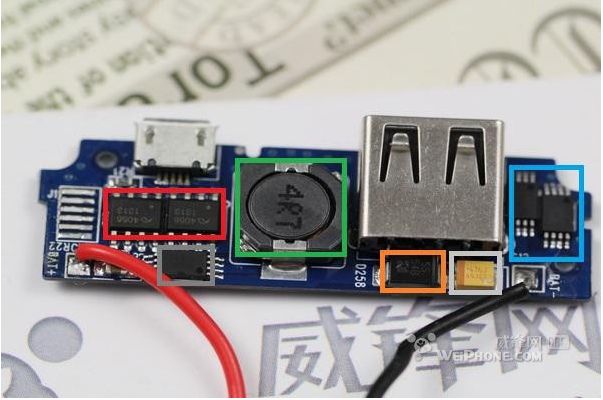

下面我們重點就來看一下 Power Cube 的各個芯片和元件。
紅色：4056 充電管理芯片，日本精工生產
深灰：電源保護芯片，日本精工生產
綠色：4R7 電感，TDK 生產
黃色：肖特基二極管，臺芯
灰色：鉭電容，ABX原裝
藍色：MOS 管 日本精工生產
白色：74HC164D 串并轉換芯片
黑色：SM16126D LED 驅動IC 芯片
黃色：NEC 原廠訂制 Fengenius 主控芯片
[page]
我們再來看幾張芯片的特寫圖：

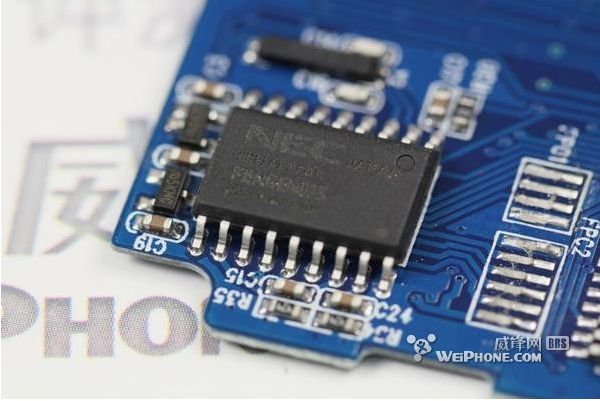

由NEC 生產的原廠訂制 Fengenius 主控芯片，主要功能驅動 LED 燈發光，內部自帶時鐘控制程序，保證時間的精確度。自動控制升壓，充電，LED 恒流。

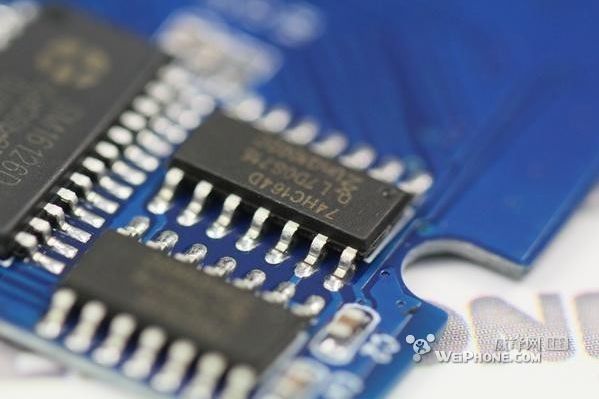

74HC164D 串并轉換芯片

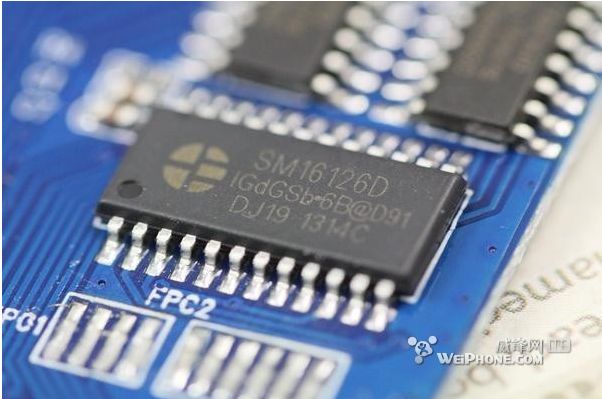

SM16126D
SM16126D 是專為 LED 顯示屏設計的驅動芯片，內建 CMOS 位移寄存器與鎖存功能，可以將串行的輸入數據轉換成并行輸出數據格式。
[page]

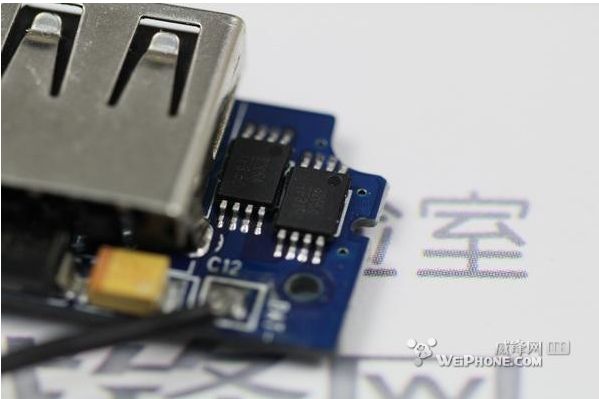

日本精工生產的 MOS 管

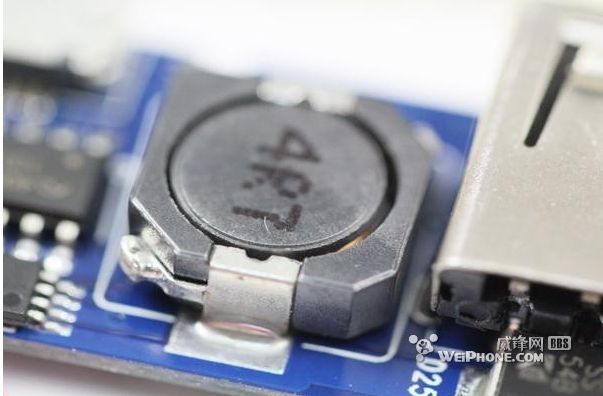

TDK 生產的 4R7 電感

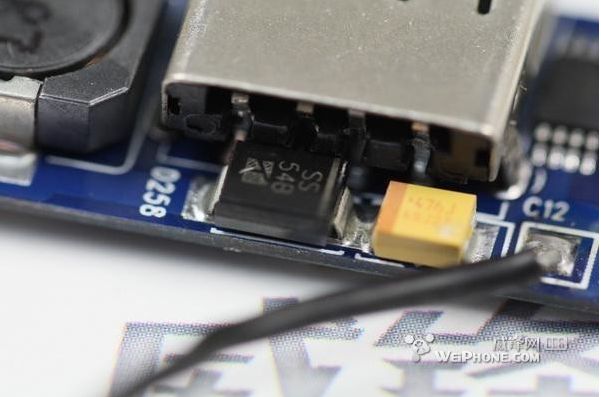

肖特基二極管臺灣生產 ，鉭電容 ABX 原裝
[page]

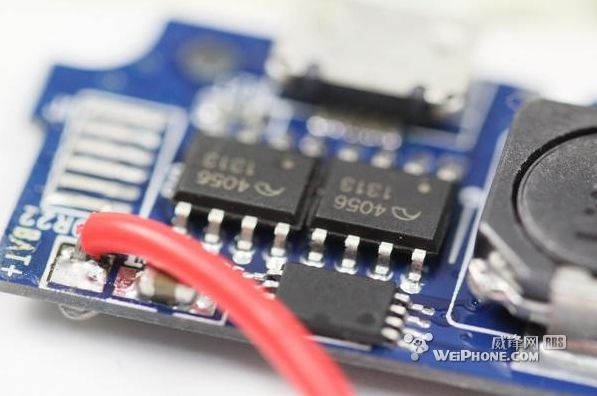

日本精工生產的 4056 充電管理芯片和電源保護芯片
通過詳盡的觀察，Power Cube 的結構布局非常整齊，走線也很工整，空間設計合理，電池和電路板非常嚴密的“躺”在槽內，從這些結構工藝來看，設計的確做的非常嚴謹。電芯采用的是鋰離子物理聚合電芯，控制芯片主要由日本精工和臺灣企業生產。而且配備了一塊由 NEC 生產的 Fengenius Power Controller 芯片，從做工和用料上來說 Power Cube 都是十分用心的。
在這里特別提一下，NEC 生產訂制的 Fengenius Power Controller 芯片，除了能夠有效提供穩定的充電電流，還能自動設別你的設備，以提供適合個人設備的最佳充電電流。而且在為設備充滿的同時能夠自動斷電，避免造成電流的浪費，還能更好的保護用戶智能設備的電池。正面電路板包括升壓電路、保護電路、溫度監控電路等部分。多種保護設計最大限度的保證了使用安全。
在目前便攜式智能設備飛速發展的時代，移動電源的市場也火速興起，市場上大量的廠商涌入使得這個市場混亂不堪，各種虛標容量、劣質產品、二手電芯等問題移動電源坑害了消費者的權益。因此鋒友們在挑選移動電源除了認清一款產品的外在做工與手感之外還要同時關注移動電源內部的結構和質量，以避免被不法的商家欺騙。
