在很多時候，如果我們需要更大的功率，而手邊又無法馬上找到足夠大功率的電源，我們往往首先想到要將兩或多個電源輸出進行串聯或并聯，已獲得更高的電壓、電流或功率。實際上， 很多的程控電源是可以進行串聯或并聯設置的，但一定要利用正確的方法。
當您串聯多個輸出以實現更高電壓時，請遵守下述注意事項：
• 總電壓絕不超過任意一臺輸出電源的額定浮地電壓，即輸出端與地之間的最高隔離電壓。 一般的程控直流電源的浮地安全電壓為240V， 有點高壓輸出的電源要高一些。
• 每一臺電源輸出都不能設為負電壓輸出。
• 串聯電源的電壓和電流設定的輸出值都應該一致。
設置每一個電源輸出時， 首要任務是考慮希望得到的總電壓值。為此，首先把每個輸出電流的限制值設為負載最大能夠承受的電流限制值。其次，根據希望得到的總電壓， 平均分配到每個電源上。例如，如果您使用了兩個電源串聯輸出，可將每個輸出設為總電壓值的一半。如果您使用三個電源串聯輸出，可將每個輸出電壓設為總電壓的三分之一。
當您并聯多個電源輸出， 以實現更高電流輸出時，請遵守下述注意事項：
• 其中一個電源作為主電源，輸出必須在恒壓（CV）模式下工作，其它的作為從電源，輸出在恒流（CC）模式下工作
• 輸出負載必須能消耗足夠的電流，以保證輸出在恒流模式中的恒流輸出
• 盡量采用同型號的程控電源，有具有相同電壓和電流額定值的輸出。
將所有輸出的電流限制設為相同值，最大電流就是它們的總和 。將主電源設為 CV 輸出模式， 它設置的電壓就是整個系統所需要的電壓。 而其它從電源的電壓設置要略高于主電源，這樣它們就會工作在 CC 輸出模式，提供更多的輸出電流， 并且會實際輸出電壓會低于設置電壓，而與主電源的輸出電壓匹配。 于是，這些電源就能為負載的需求提供充足的電流。 例如，我們用3臺20V， 5A的電源并聯為15V， 12A的單路輸出。 首先要確保負載能夠吸收足夠大的電流。其次，選擇其中一臺作為主電源，設為15V，4A輸出。其它兩臺作為從電源，可以設為16V， 4A輸出。
為了直接感測負載端的電壓，需要使用串聯或并聯設置下的遠端感應。對于某些電源，您必須將每個輸出設為“遠端感應”，有時稱為“4線模式”。
使用串聯連接下的遠端感應：

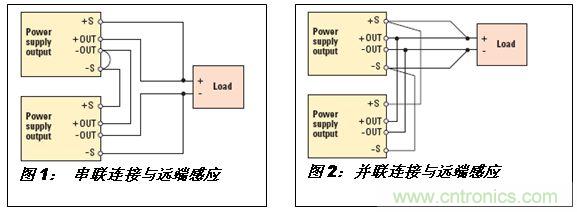

當您在串聯配置下使用遠端感應時，采取串聯方式連接每個輸出上的遠端感應端，并將感應端子與負載連接（如圖 1 所示）。
使用并聯連接下的遠端感應：
當您在并聯配置下使用遠端感應時，采取并聯方式連接每個輸出上的遠端感應端子，并將端子與負載連接（如圖 2 所示）。
為簡化并聯輸出的設置，部分電源支持“輸出分組”高級特性。該特性最多可對四個相同型號的輸出進行“分組”，就像控制單個電源的電流輸出一樣，來控制所有分組中電源的輸出。
