【導讀】設計感應加熱電源的過程中，被廣泛應用的方案就是串聯諧振和并聯諧振。這兩種設計方案各有其優點和特性。本文簡要分析的是串聯諧振型感應加熱電源逆變器的運行狀態、特點及優勢。
在串聯諧振型的感應加熱電源中，其機體的逆變器輸出電壓在顯示過程中為近似方波，由于電路工作在諧振頻率附近，使振蕩電路對于基波具有最小阻抗，所以負載電流j近似正弦波，同時，為避免逆變器上、下橋臂間的直通，換流必須遵循先關斷后導通的原則，在關斷與導通之間必須留有足夠的死區時間。

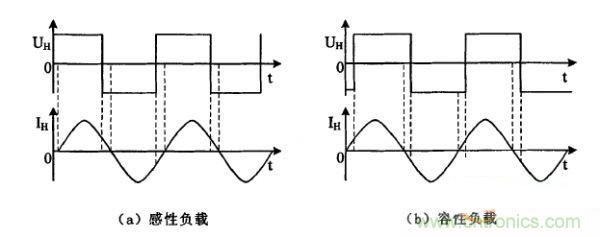

逆變器輸出波形
上圖中分別顯示了容性負載和感性負載的輸出波形。從上圖中我們可以看到，當串聯諧振結構的感應加熱電源逆變器工作在容性負載時，它的波形如圖中（b）圖所示，由圖可見其工作在容性負載狀態時，輸出電流的相位超前于電壓相位，因此在負載電壓仍為正時，電流先過零，上、下橋臂間的換流則從上（下）橋臂的二極管換至下（上）橋臂的MOSFE下。
由于MOSFE丁寄生的反并聯二極管具有慢的反向恢復特性，使得在換流時會產生較大的反向恢復電流，而使器件產生較大的開關損耗，而且在二極管反向恢復電流迅速降至零時，會在與MOSFET串聯的寄生電感中產生大的感生電勢，而使MOSFET受到很高的電壓尖峰的沖擊。
