【導讀】正直夏日酷暑的季節，很多商家為促銷空調打出“一晚上只耗一度電”的廣告語，那么這種說法是真是假？雖然變頻空調所應用的變頻技術已經在很多的家用電器中被應用，但是耗電量地的說法還有待考證。
變頻空調的核心是變頻控制器和變頻電機，變頻空調的能效如何，很大程度上由它們決定，因此要提高變頻空調的能效呢，核心是提高空調變頻控制器和變頻電機的效率，那么問題來了如何實現變頻空調變頻控制器和電機的高精度能效評估？
若需對變頻驅動系統進行高精度能效評估，需滿足以下四個條件：
一、功率測量儀器必須有足夠的帶寬
眾所周知變頻器是工作在斬波模式的，目前使用較多的是SPWM，所謂SPWM，就是在PWM的基礎上改變了調制脈沖方式，脈沖寬度時間占空比按正弦規律排列，這樣輸出波形經過適當的濾波可以做到正弦波輸出。PWM頻率一般在幾KHz到幾十KHz，根據數學建模分析，如果要準確測量PWM信號，儀器帶寬至少達到變頻器載波信號的200倍以上。

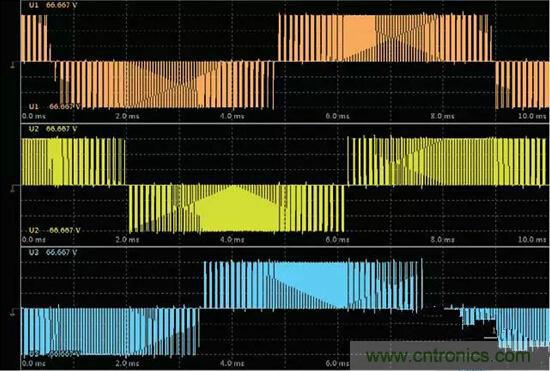

輸出波形
[page] PA6000系列功率分析儀帶寬高達1MHz（PA8000為5MHz），并且?guī)捛€更加平直，完全可以勝任此類信號的精確測量。

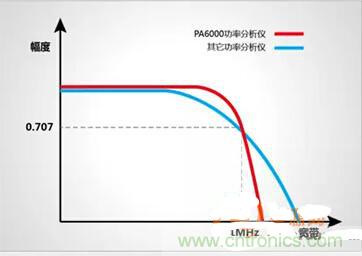

PA6000系列功率分析儀帶寬
二、精確測量電壓、電流值
高精度是準確測量效率的保證，PA系列功率分析儀具有0.01%的測量精度，在變頻電機驅動系統效率評估測試中，能夠捕捉到微小的動態特性變化。
三、精確測量電壓、電流相位差
PA系列功率分析儀內部采用高穩定度溫度補償的100M同步時鐘實現同步采樣，同步采樣時鐘誤差小于10ns，滿足高性能變頻電機驅動系統效率的極致測試要求。

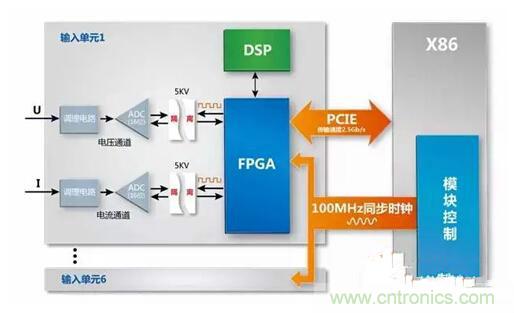

PA系列功率分析儀內部框圖
四、實現輸入、輸出信號同步測量
PA系列功率分析儀能夠執行最多6個功率輸入通道+1個電機輸入通道的測量，從而實現變頻器輸入-電機輸入-電機參數同步測量，進一步提高效率測試的準確度。
此外周立功致遠電子憑借在功率分析、電機測量領域的深入理解、與長久積累，融合儀器設計與系統集成的理念，打破了傳統測功機的性能瓶頸，推出了具有劃時代意義的MPT1000系列混合型電機測試系統，可同時實現對電機性能特性和控制特性的綜合性測量。已成功應用于空調電機與空調變頻驅動器的測試。
