【導讀】LED最初僅限于幾個小眾應用。由于各種技術，更好的制造技術和成本優化，LED直到最近才進入主流通用照明市場。全球市場仍處于發展階段，而汽車和智能手機市場為L(zhǎng)ED市場增長提供了強大的推動力。然而，替換傳統照明的投資成本相關方面仍然存在挑戰，阻礙了LED市場的步伐。參見圖1。
圖1：典型LED應用
汽車設計人員正在遠離標準燈泡而傾向于使用LED陣列，LED陣列提供了不同風格的照明，并且具有波束成形和氛圍照明等高級功能。
然而，在汽車系統中使用LED不是簡單的事情。LED本質上具有獨特的需求，而汽車系統在冷啟動和負載突降等的情況下表現不穩定。它們也容易受到噪聲的影響，這些噪聲由照明或影響外部噪聲的照明產生。正如我前面所說，經常有優化成本和熱量的壓力，因?yàn)槿魏喂β蕮p耗將轉化生成為熱量，最終導致在擴展使用中的可靠性問題。
TI已經開發了幾種參考設計來克服這些問題。例如，圖2中的用于汽車LED的TI Designs 24W升壓和升壓至電池參考設計（TIDA-01234）是用于汽車LED應用的24W高效率（94％），低成本的異步升壓設計，此設計基于LM3481-Q1。

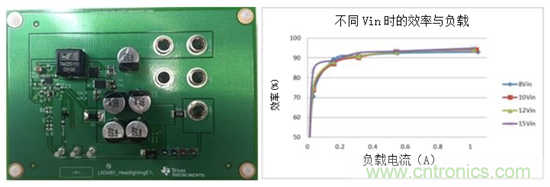

圖2：24W LED驅動器參考設計–TIDA-01234
本參考設計適用于汽車高亮度照明，如頭燈，尾燈和汽車內部LED照明系統。設計工作電壓輸入范圍為6VIN至18VIN，可以以1A的恒定電流驅動串聯的多串六至七個LED（16V至24V）。雖然針對典型工作情況進行了優化，但在冷啟動情況下，此設計也將低至3VIN，在負載突降情況下，可高達42VIN。此設計支持模擬LED亮度控制和輸出開路保護。在升壓至電池配置中，輸入電壓可以高于，低于或等于所需的LED串電壓。參見圖3。

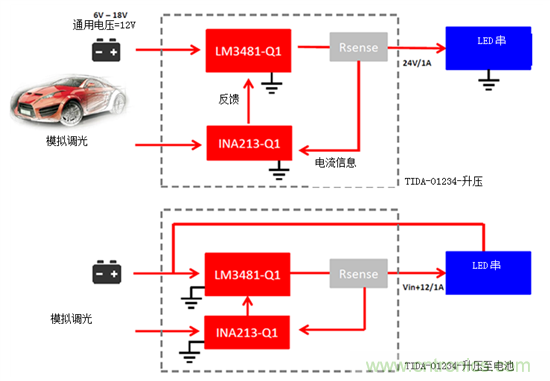

圖3：升壓至LED與升壓至電池配置
輸出電壓可使用電阻分壓器和反饋引腳進行編程；這是必要的，因?yàn)?a target="_blank" style="text-decoration:none;" >電阻器的值將決定電壓輸出。輸出電流取決于負載要求和期望的LED強度。對于LED應用，需要恒定電流以保持特定的期望亮度；在汽車系統中的所有情況下保持亮度是一種挑戰。該參考設計使用LM3481-Q1升壓控制器進行電流檢測來實現恒定電流。
為了保持流過LED的恒定電流，在控制器的輸出處設有檢測電流的電流檢測電阻器Rshunt。此設計使用50mΩ的電流檢測電阻來產生50mV的交叉電壓。INA213-Q1放大此交叉電壓，提供增益=50。使用注入電流檢測放大器的外部電壓，通過改變輸出電流，可以在輸出端對LED進行模擬調光。
如果輸出LED燒壞或在輸出電路斷開（這將導致輸出電壓持續上升），參考設計提供輸出開路保護。在升壓配置中，連接在VOUT和電壓反饋分壓器之間的齊納二極管鉗位齊納電壓（Vz）的輸出電壓和電流檢測放大器的輸出電壓。
為了在輸出電壓接近輸入電壓的情況下產生恒定電流，您可能認為需要使用復雜昂貴的降壓-升壓或單端初級電感轉換器（SEPIC）結構。但通過將LED串的陰極連接到輸入而不是接地，可以將參考設計修改為升壓至電池配置。在這種配置中，輸入電壓可以高于，低于或等于所需的LED串電壓。
對于升壓至電池，參考設計為開路保護提供了另一種解決方案。使用晶體管Q2（見原理圖）與R5，R6，R7，R8和D2組合檢測輸出電壓和輸入電壓之間的差分電壓。當差分電壓上升到輸出的過壓（Vov）時，齊納二極管D2導通，用Q3下拉補償引腳電壓。因此，輸出電壓將保持在較低水平，直到負載再次出現。
TI設計和測試了用于汽車LED的24W升壓和升壓至電池參考設計，支持設計人員克服全部汽車系統情況和問題，完成成功的設計。它還可以作為簡單的解決方案，滿足嚴格的系統實施成本和LED照明電路的復雜性。
