【導讀】電源轉換器通過控制環路維持輸出電壓穩定，電阻分壓器搭配內部基準電壓的調節方式長期為行業標準。但傳統架構存在局限，最小輸出電壓受基準電壓限制、無法實現0V輸出，且噪聲與輸出電壓相關。為此，采用單位增益設計的創新控制環路架構應運而生，可實現超低噪聲輸出，兼容線性與開關穩壓器，支持0V超低輸出，為電源轉換技術帶來突破。本文將結合器件案例，介紹其原理、優勢并對比傳統架構不足。

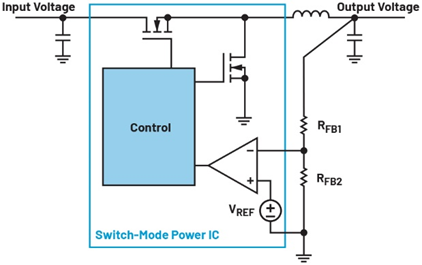

電阻分壓器常常被用于檢測輸出電壓。圖1展示了一個降壓型穩壓器電路。在該控制環路中，電阻分壓器（RFB1和RFB2）將產生的輸出電壓調節到內部基準電壓(VREF)所指定的水平。這個基準電壓通常設置為1.2 V、0.8 V或0.6 V。隨后，誤差放大器（圖1中的運算放大器）的輸出會被饋送到控制塊，該控制塊負責管理電源開關(MOSFET)的開關時間。
圖1.配有電阻分壓器的電源轉換器的控制環路。

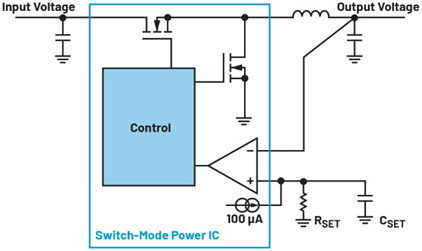

長期以來，這種傳統調節方法一直是行業標準做法。然而，如今一種更優的替代方案應運而生，它在電源轉換方面具有諸多優勢，廣泛適用于開關穩壓器和低壓差(LDO)穩壓器等器件。圖2呈現的新構想采用了單位增益架構，在此架構中，輸出電壓直接饋入誤差放大器，并通過連接到內部電源的一個電阻(RSET)進行調節。與圖1中采用電阻分壓器的傳統方法不同，新配置允許輸出電壓向下調節至0 V，而在傳統方法中，最小可調節電壓只能達到與內部安裝的基準電壓相當?shù)乃健?/p>
另一個優點是，在低于100 kHz的低頻下能夠產生更少的噪聲。通過并入一個CSET電容，它可對來自內部電流源的低頻干擾進行平均處理，從而大幅降低這些干擾。
在這種新架構中，電阻分壓器的電阻不會引入額外的噪聲，使得噪聲特性在很大程度上與輸出電壓無關。因此，低頻噪聲不會隨著輸出電壓的升高而增加。
ADI公司的許多超低噪聲線性穩壓器，例如20 V、500 mA超低噪聲LDO穩壓器LT3045等，都采用了這種環路調節技術。第三代Silent Switcher?系列新型降壓型開關穩壓器，如LTC8625S，就是運用這種創新方法設計的。
圖2.配有單位增益架構的電源轉換器的控制環路。

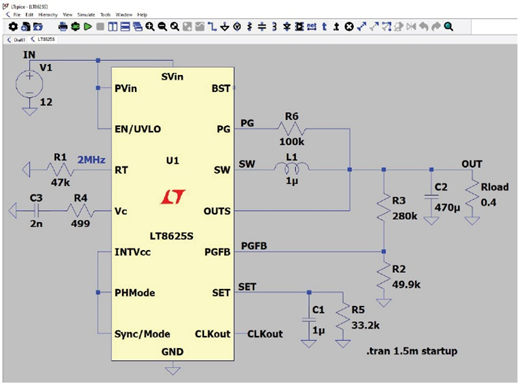

圖3展示了第三代Silent Switcher開關穩壓器LT8625S，使用免費仿真程序LTspice?進行建模。這款開關模式電源轉換器支持高達18 V的輸入電壓，并且能夠在高達8 A的負載電流下運行。在輸出電壓方面，它在10 Hz至100 kHz的頻率范圍內產生4 μV rms的低頻噪聲。此外，它還內置了一個精密電流源，在-40°C至+125°C的整個允許溫度范圍內，精度可達±0.8%。
圖3.配有單位增益架構的第三代Silent Switcher開關穩壓器。
在圖3所示的電路中，輸出電壓是通過SET引腳上的電阻R5來設置的。值得注意的是，輸出電壓和PGFB引腳之間存在一個由R3和R2組成的電阻分壓器。這個電阻分壓器并不影響控制環路，僅用于使PG引腳正常工作。
此設計實現了從傳統成熟方法（例如在控制環路中應用電阻分壓器）向更為先進的現代技術（例如單位增益架構）的轉變。這一進步意義重大，使得低頻范圍內的噪聲水平得到了大幅降低。此外，殘留的少量噪聲并不取決于設定的輸出電壓，從而能夠?qū)崿F(xiàn)低至0 V的極低電壓輸出。許多新型線性穩壓器和開關穩壓器都采用了這一創新技術。
總結
電源轉換器控制環路已從傳統電阻分壓器模式升級為單位增益架構，解決了傳統方案的核心痛點。新型架構摒棄環路噪聲引入源，實現與輸出電壓無關的超低低頻噪聲，突破基準電壓限制支持0V輸出，且兼容性強。ADI公司LT3045、LTC8625S等器件驗證了其優越性，為高要求應用提供可靠方案。未來該架構有望替代傳統方法，推動電源轉換技術向更優方向發展。
