中心議題：
- 分析紅外線觸摸屏技術的特點
- 探討紅外線觸摸屏技術的難點

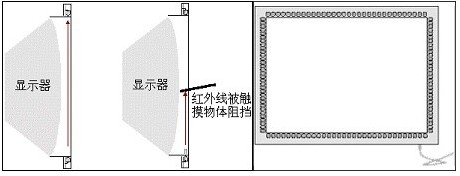

紅外觸摸屏是在緊貼屏幕前密布X、Y方向上的紅外線矩陣，通過不停的掃描是否有紅外線被物體阻擋檢測并定位用戶的觸摸。如下圖所示，這種觸摸屏是在顯示器的前面安裝一個外框，外框里設計有電路板，從而在屏幕四邊排布紅外發射管和紅外接收管，一一對應形成橫豎交叉的紅外線矩陣。每掃描完一圈，如果所有的紅外對管通達，綠燈亮，表示一切正常。
當有觸摸時，手指或其它物就會擋住經過該位置的橫豎紅外線，觸摸屏掃描時發現并確信有一條紅外線受阻后，紅燈亮，表示有紅外線受阻，可能有觸摸，同時立刻換到另一坐標再掃描，如果再發現另外一軸也有一條紅外線受阻，黃燈亮，表示發現觸摸，并將兩個發現阻隔的紅外對管位置報告給主機，經過計算判斷出觸摸點在屏幕的位置。
紅外觸摸屏產品分外掛式和內置式兩種。外掛式的安裝方法非常簡單，是所有觸摸屏中安裝最方便的，只要用膠或雙面膠將框架固定在顯示器前面即可。
紅外線觸摸屏技術特點
紅外觸摸屏的優點是可用手指、筆或任何可阻擋光線的物體來觸摸。
紅外觸摸屏缺點是在球面顯示器上使用時感覺不好，這是因?yàn)橘囈怨ぷ鞯募t外光柵矩陣顯然要求保證在同一平面上，因此，真正感應觸摸的工作平面距離弧形的顯示器屏幕有較大的間隔，尤其在邊角，但是這個缺點在平面顯示器上不存在，比如液晶顯示器。
可以說在平面顯示器上使用，紅外觸摸屏具有相當?shù)膬?yōu)勢。紅外線探測技術利用同一波長的紅外發射管、紅外接收管（簡稱紅外對管）就能得到簡單的紅外線探測方法：
只要有物體阻擋住紅外對管之間的連線，接收信號就急劇下降，因此紅外線可以探測物體的阻擋，在防盜系統、自動感應系統、計數器等系統上廣泛應用。
紅外線若是短距離應用，根據接收信號的衰減程度還可探知阻擋程度，這就是所謂的模擬方式，模擬方式在接收端采用密集的接收管陣列，還可用于造影成像；為防止干擾，紅外探測還可采用脈沖方式，即紅外發射管發射一個固定頻率的信號，而接收方只對這一頻率進行檢測，脈沖方式抗干擾能力非常強。脈沖方式如果在工作頻率上調制信號，還可用于數字通信，這就是大名鼎鼎的紅外線通訊，家用電器的遙控、電腦的紅外通信、甚至是當今最快的光纖通信，都緣于此。紅外通信對人體沒有影響，兼又發射距離短沒有空間污染，當今備受親睞。本章立意觸摸屏，不神游其它，但是從這一家族興旺，也可以看出紅外觸摸屏前途遠大。
紅外線觸摸屏技術難點
環境光因素，紅外接收管有最小靈敏度和最大光照度之間的工作范圍，但是觸摸屏產品卻不能限制使用范圍，從黑暗的歌廳包房到海南島高強度陽光下的戶外使用，作為產品，它必須適應。
快速檢測，紅外觸摸屏一般尺寸最少也有64套紅外對管，也就是說至少要求在0.4毫秒內就要完成一條紅外線的檢測。
周?chē)姆瓷洹⒄凵洹⒏蓴_，紅外發射管有一個發射角，接收管有較大范圍的接收角，如果周?chē)瓷涞揭欢ǔ潭龋銜?huì)發現手指放在什么地方也阻擋不住信號。
要解決這些問題，選擇模擬方式最大的好處是可以分析提高觸摸屏的分辨率，但是抗干擾能力比不上脈沖方式；選擇脈沖方式雖然抗干擾能力強，但是存在脈沖方式在接收方需要一個響應過程時間的問題，而觸摸屏卻要求極快的速度，因此要在自適應電路、單片機軟件、模具設計、透光材料選擇等幾個方面要有技術突破。
紅外觸摸屏靠多對紅外發射和接收對管來工作，紅外對管性能和壽命都比較可靠，任何阻擋光線的物體都可用來作觸摸物，不過紅外觸摸屏使用傳感器數目將近100對，并且共用外圍電路，這就要求傳感器不僅本身性能好，還要求將近100對的紅外二極管“光-電阻特性”和“結電容”都保持一致。實際應用中，萬一有哪一對出現故障，可以在上電自檢過程中發現并在此后加以忽略，靠鄰近的紅外線代替，由于每一對紅外線只“監管”約6mm左右的窄帶，而手指通常在15mm左右粗細，用戶是察覺不到的。但如果生產過程沒有對紅外發射管進行老化測試，沒有很好的質量管理體系，將近100對的傳感器，很快就不是一對兩對“掉隊”的問題了，總體壽命也就難以保證。

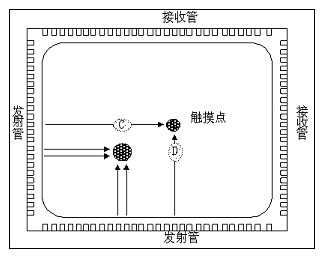

紅外屏賴以工作的是紅外線矩陣，矩陣上多點的x、y坐標能組合出平方倍多的觸摸點，見下圖，A、B兩點和C、D兩點對紅外屏來說是相同的效果，無法分辨，怎么處理呢？目前市場上的紅外屏對多點觸摸常見的處理不管連續否，要么不判斷，要么判為左上角，即下圖中不管是A、B還是C、D都判為C點。真正技術過得硬的紅外屏應該是對坐標連續的多點觸摸判斷取中點，即判斷為大物體（比如粗手指）的觸摸，而對不連續的多點觸摸不予判斷，所以說它技術過硬是這種算法對產品的品質要求更嚴，不允許出現各種各樣的故障情況。
結語
以上簡單地談了一些觸摸屏技術領域的概念，當然，只是是純理論的一些探討。要評判一種觸摸屏，技術原理還僅僅是其中的一部分而已，觸摸屏要應用到各個領域，還要經過千觸萬摸，以及考驗選用的材料的耐用性，反應速度，包括控制卡、驅動程序和校準程序運行如何，卡的設計水平和工藝水平，驅動程序跨操作系統平臺、跨機種的通用性、計算機接口與技術趨勢的緊跟程度，廠商的技術實力和服務承諾的可信任度，這些都是理性評判一種觸摸屏的必須考慮在內的因素。
